5

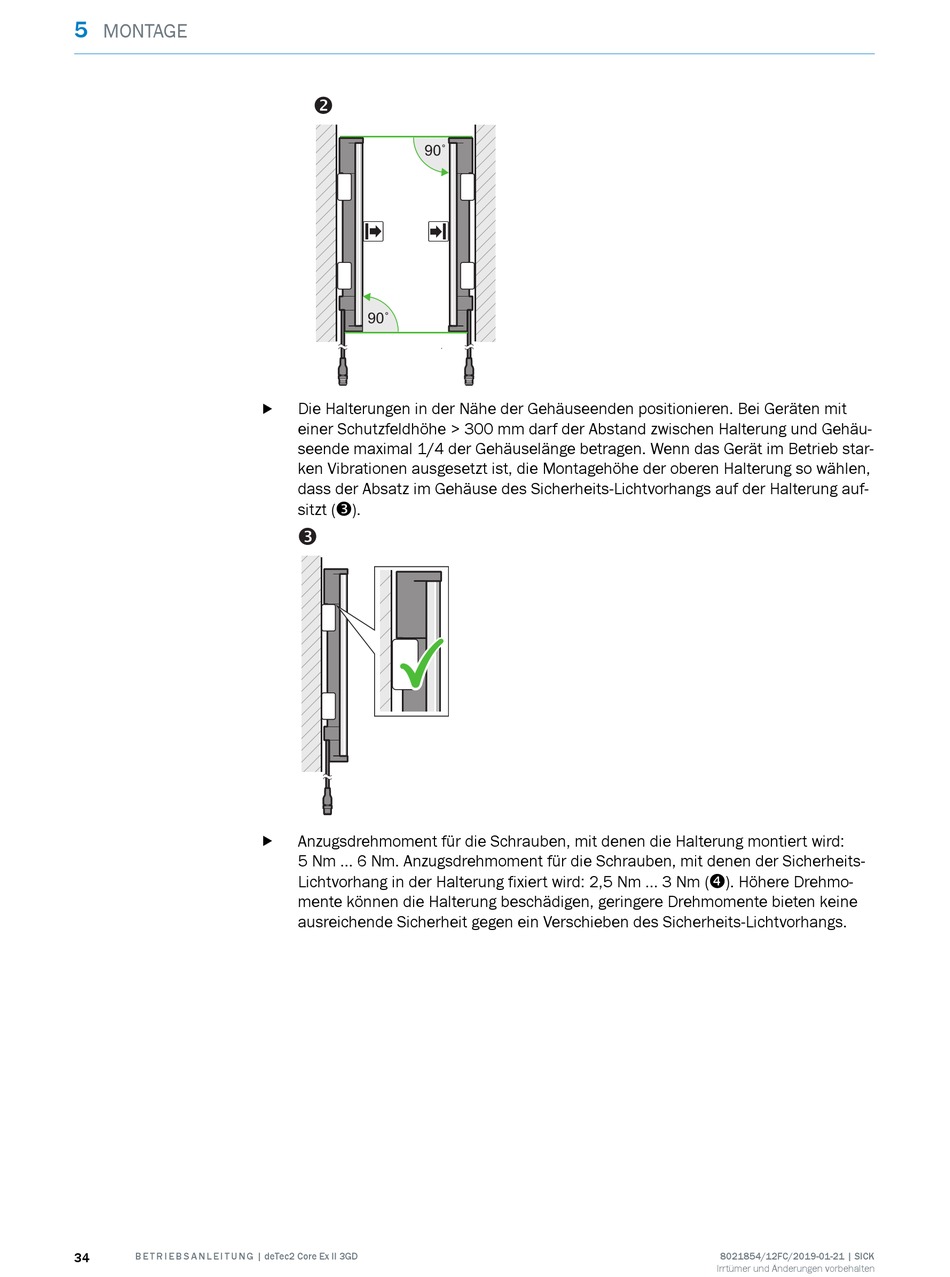

MONTAGE
34 B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD
"
90˚
s r
90˚
Die Halterungen in der Nähe der Gehäuseenden positionieren. Bei Geräten mit
b
einer Schutzfeldhöhe > 300 mm darf der Abstand zwischen Halterung und Gehäu‐
seende maximal 1/4 der Gehäuselänge betragen. Wenn das Gerät im Betrieb star‐
ken Vibrationen ausgesetzt ist, die Montagehöhe der oberen Halterung so wählen,
dass der Absatz im Gehäuse des Sicherheits-Lichtvorhangs auf der Halterung auf‐
sitzt (§).
§
Anzugsdrehmoment für die Schrauben, mit denen die Halterung montiert wird:
b
5 Nm ... 6 Nm. Anzugsdrehmoment für die Schrauben, mit denen der Sicherheits-
Lichtvorhang in der Halterung fixiert wird: 2,5 Nm ... 3 Nm ($). Höhere Drehmo‐
mente können die Halterung beschädigen, geringere Drehmomente bieten keine
ausreichende Sicherheit gegen ein Verschieben des Sicherheits-Lichtvorhangs.
