Pinbelegung Systemanschluss (Stecker M12, 5-Polig) - SICK deTec2 Core Ex II 3GD Betriebsanleitung

6
ELEKTRISCHE INSTALLATION
44 B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD

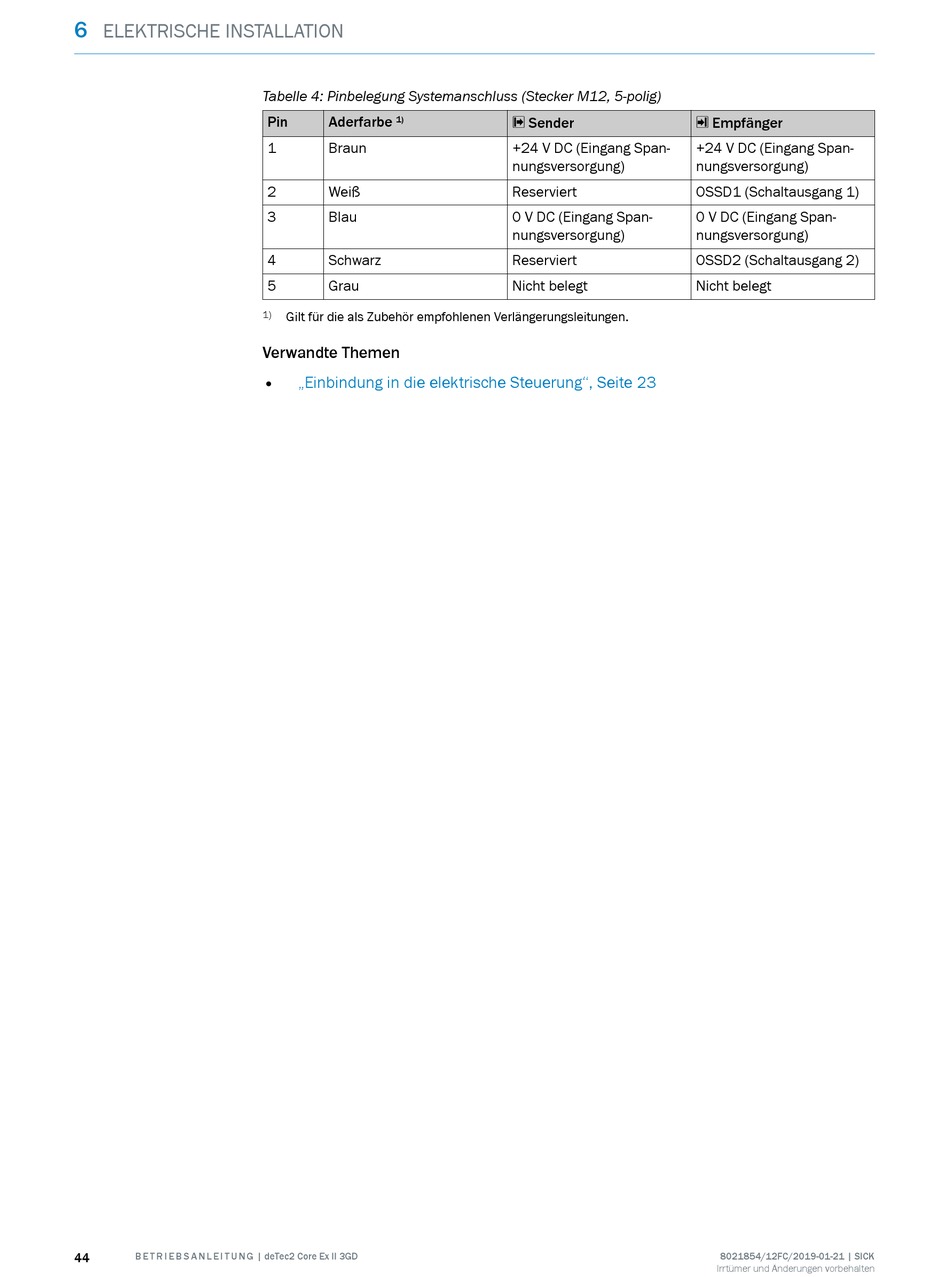

Tabelle 4: Pinbelegung Systemanschluss (Stecker M12, 5-polig)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
1) Gilt für die als Zubehör empfohlenen Verlängerungsleitungen.
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 23
s Sender
+24 V DC (Eingang Span‐
nungsversorgung)
Reserviert
0 V DC (Eingang Span‐
nungsversorgung)
Reserviert
Nicht belegt
r Empfänger
+24 V DC (Eingang Span‐
nungsversorgung)
OSSD1 (Schaltausgang 1)
0 V DC (Eingang Span‐
nungsversorgung)
OSSD2 (Schaltausgang 2)
Nicht belegt
