Einbauanleitung für Commander 6 - Hörerauflage

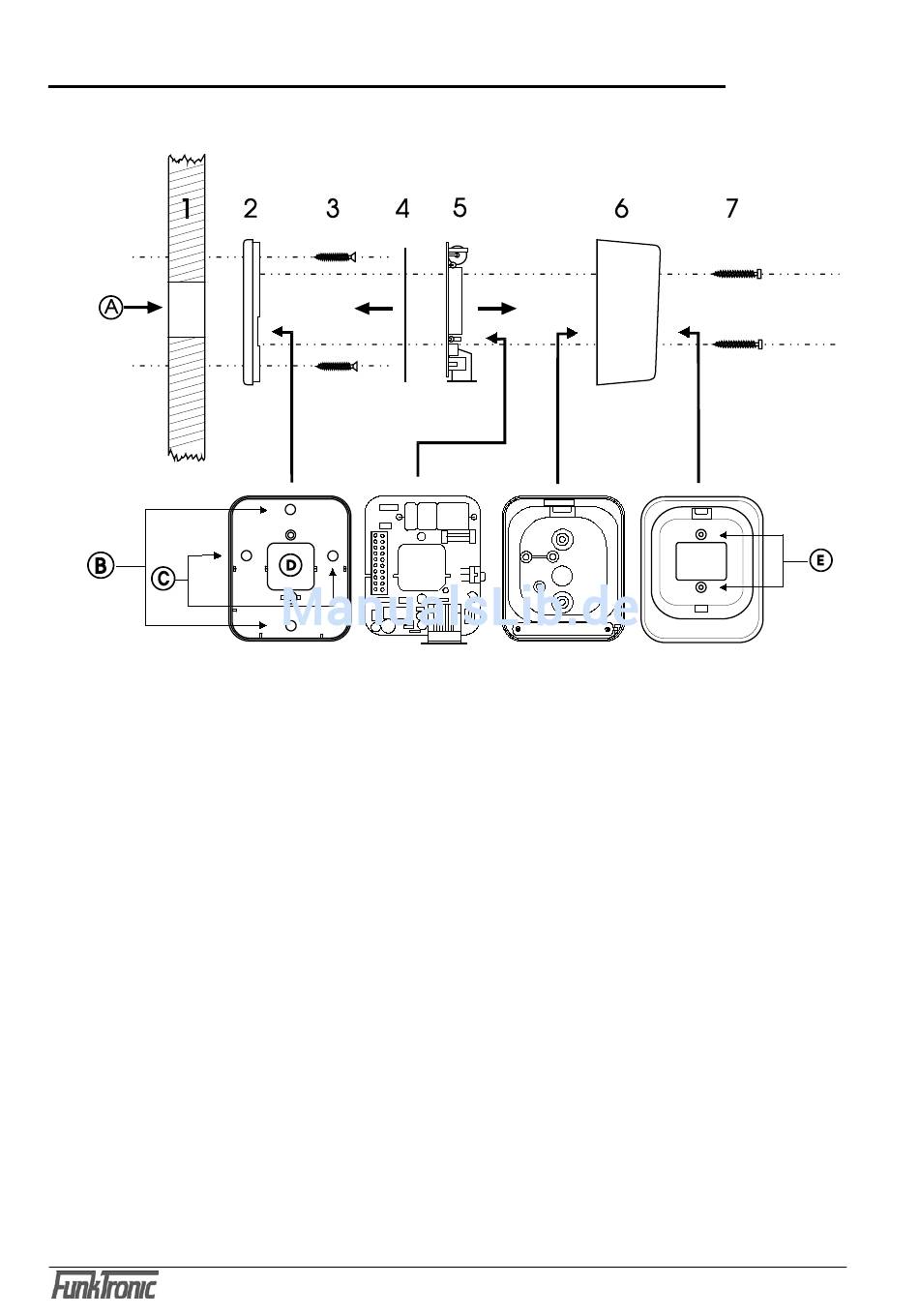

Zuerst wird die Gehäuserückwand (2) der Hörerhalterung an der Befestigungsfläche (Wand
oder Karosserie) befestigt. Dabei ist darauf zu achten, daß die Kabeldurchführungen (A) der
Befestigungsfläche und (D) der Gehäuserückwand übereinstimmen.
Die Gehäuserückwand wird mittels den zwei kürzeren Schrauben (3) an der Befestigungsfläche
angeschraubt, wobei die Bohrungen (B) oder (C) verwendet werden können. Vor dem Einbau werden
die Befestigungspunkte an der Befestigungsfläche markiert (die Gehäuserückwand dient dabei als
Bohrschablone). An den Markierungen werden jeweils 2.5 mm - Bohrungen angebracht und die
Gehäuserückwand angeschraubt
Die an der Leiterplatte angebrachte Isolierfolie (4) darf nicht entfernt werden, um Kurzschlüsse zu
vermeiden !
Als nächster Schritt wird das Verbindungskabel gemäß Anschlussplan mit der Leiterplatte (5) verbunden.
Danach wird die Leiterplatte (5) in den Gehäusedeckel (6) eingesetzt.
Zum Schluß wird der Gehäusedeckel (6) mit den beiden längeren Schrauben (7) durch die Bohrungen
(E) an der Gehäuserückwand befestigt.
c6bos (30.01.2014)
- 54 -
