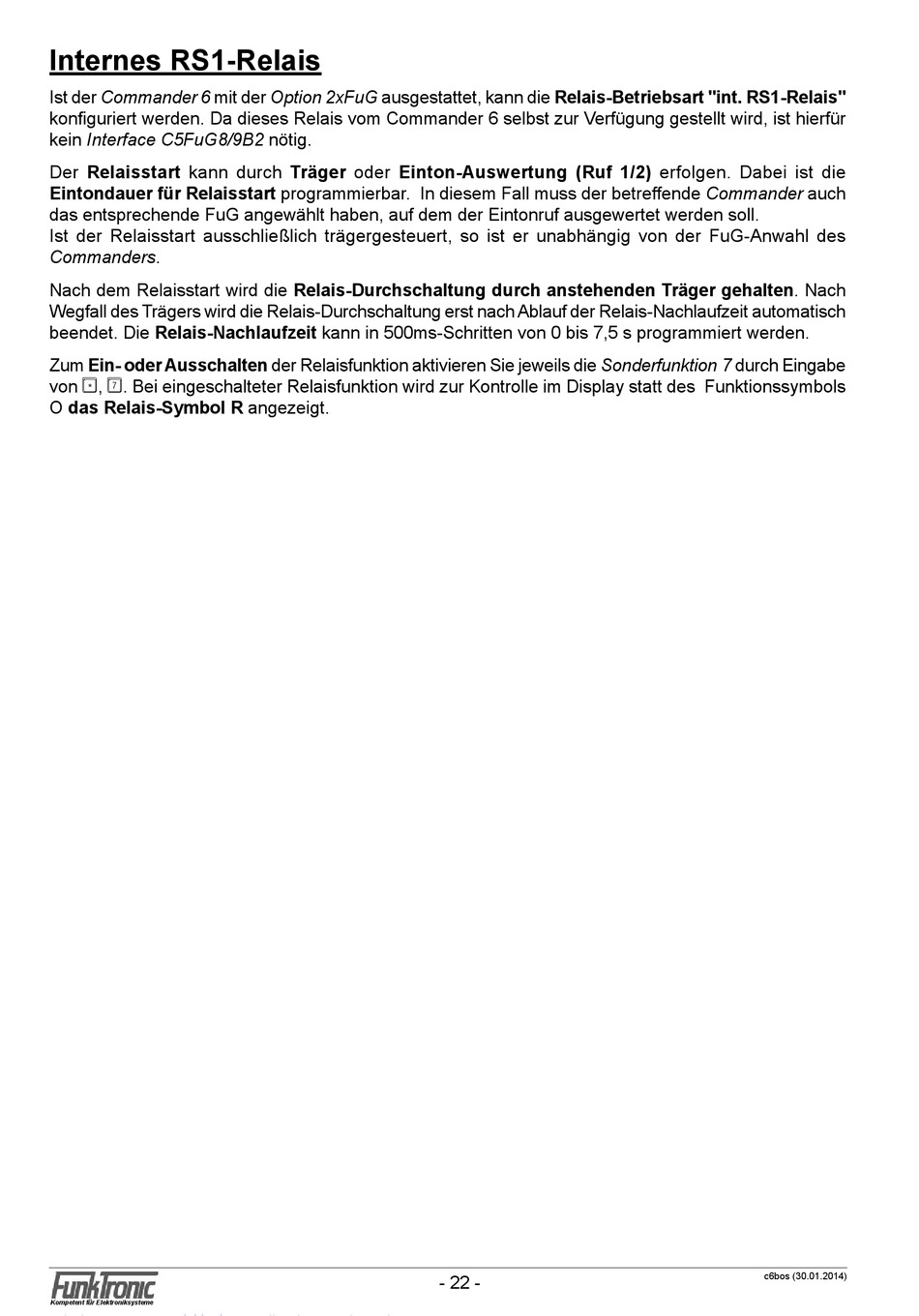

Internes RS1-Relais
Ist der Commander 6 mit der Option 2xFuG ausgestattet, kann die Relais-Betriebsart "int. RS1-Relais"
konfiguriert werden. Da dieses Relais vom Commander 6 selbst zur Verfügung gestellt wird, ist hierfür
kein Interface C5FuG8/9B2 nötig.
Der Relaisstart kann durch Träger oder Einton-Auswertung (Ruf 1/2) erfolgen. Dabei ist die
Eintondauer für Relaisstart programmierbar. In diesem Fall muss der betreffende Commander auch
das entsprechende FuG angewählt haben, auf dem der Eintonruf ausgewertet werden soll.
Ist der Relaisstart ausschließlich trägergesteuert, so ist er unabhängig von der FuG-Anwahl des
Commanders.
Nach dem Relaisstart wird die Relais-Durchschaltung durch anstehenden Träger gehalten. Nach
Wegfall des Trägers wird die Relais-Durchschaltung erst nach Ablauf der Relais-Nachlaufzeit automatisch
beendet. Die Relais-Nachlaufzeit kann in 500ms-Schritten von 0 bis 7,5 s programmiert werden.
Zum Ein- oder Ausschalten der Relaisfunktion aktivieren Sie jeweils die Sonderfunktion 7 durch Eingabe
von *, 7. Bei eingeschalteter Relaisfunktion wird zur Kontrolle im Display statt des Funktionssymbols
O das Relais-Symbol R angezeigt.
c6bos (30.01.2014)
- 22 -
