3.8. Elektrische Anforderungen – Japan
Maschinen in Ostjapan erfordern eine Netzwechselspannung von 200 VAC,
+/-10%, 50 Hz.
Maschinen in Westjapan erfordern eine Netzwechselspannung von 200-210 VAC,
+/-10%, 60 Hz.
Beachten Sie die technischen Daten sowohl für Geräte mit Steckeranschluss als
auch für festverdrahtete Geräte in Abbildung 3-15.
SERVICE
L1 N L2 PE
X G Y
100 100
200
MASCHINE
SERVICE
L1 N L2
X W Y
100 100
200
MASCHINE

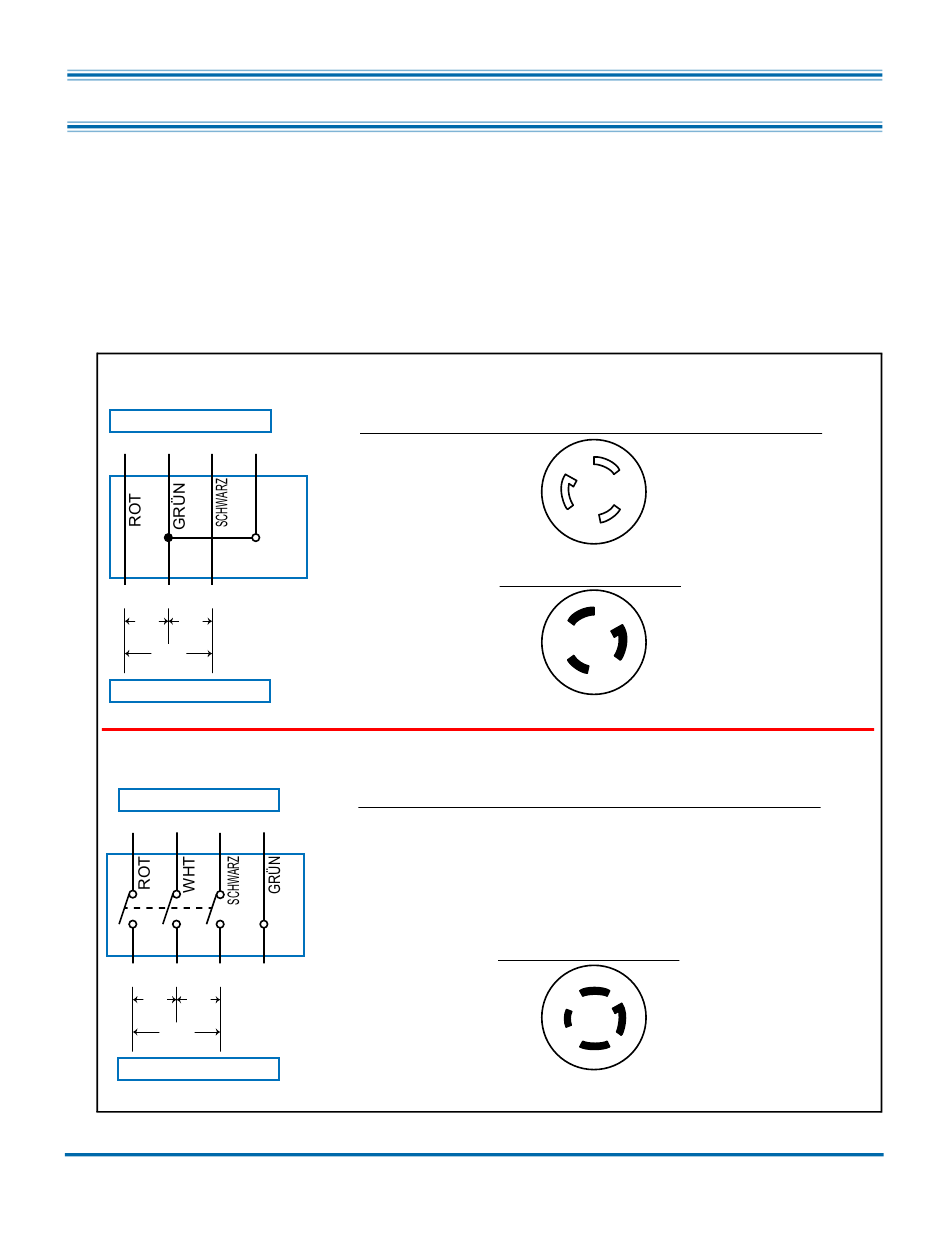

Abbildung 3-15: Japanische elektrische Anforderungen
Übersicht
MASCHINEN MIT STECKERANSCHLUSS
AM STANDORT (VOM KUNDEN BEREITGESTELLT)
FESTVERDRAHTETE MASCHINEN
AM STANDORT (VOM KUNDEN BEREITGESTELLT)
PE
G
Sure Sort™ Bedienungsanleitung
OPEX Corporation
X
G
Y
AN DER MASCHINE
X
Y
SCHUTZSCHALTER, UL489, 20A,
MIT VERRIEGELUNGSVORRICHTUNG
FÜR ERDVERBINDUNG/HOCHSPANNUNGSTEST
BUCHSE HUBBELL-ART.-NR HBL2713 VERWENDEN
AN DER MASCHINE
X
W
Y
NEMA L6-30R BUCHSE
30A 250V UL/CSA 2 HP
(HUBBELL ART.-NR.
HBL2623 ODER
GLEICHWERTIG)
Die Maschine ist ausgestattet mit:
NEMA-STECKER L6-30P
G
30A 250V UL/CSA 2 HP
(HUBBELL ART.-NR.
HBL2621)
Die Maschine wird angeliefert mit:
NEMA-STECKER L14-30P
30A 125/250V
G
UL/CSA 2 (2) HP
(HUBBELL ART.-NR.
HBL2711)
