3.5. Anlagenlayout und Platzbedarf

Übliche Basiseinheit mit Scanningtunnel
und elf Erweiterungsmodulen
Übliches Erweiterungsmodul
4'-3"
(130 cm)
5'-1"
(155 cm)
46'-11"
(1430 cm)
8'-9"
(267 cm)
Netzkabel
Seitenansicht
Basis-Ablagefachmodul
10'-10"
Hinweise:
(330.2 cm)
1. Alle Abmessungen sind Näherungswerte und werden nur zu Referenzzwecken bereitgestellt.
2. Lassen Sie mindestens 91,4 cm Freiraum von jeder Maschinenseite (Zugang, Arbeit).
3. Es muss ein Mindestabstand von 45,7 cm von der Oberseite der Maschine zu allen
Sprinklern im Bereich vorhanden sein.

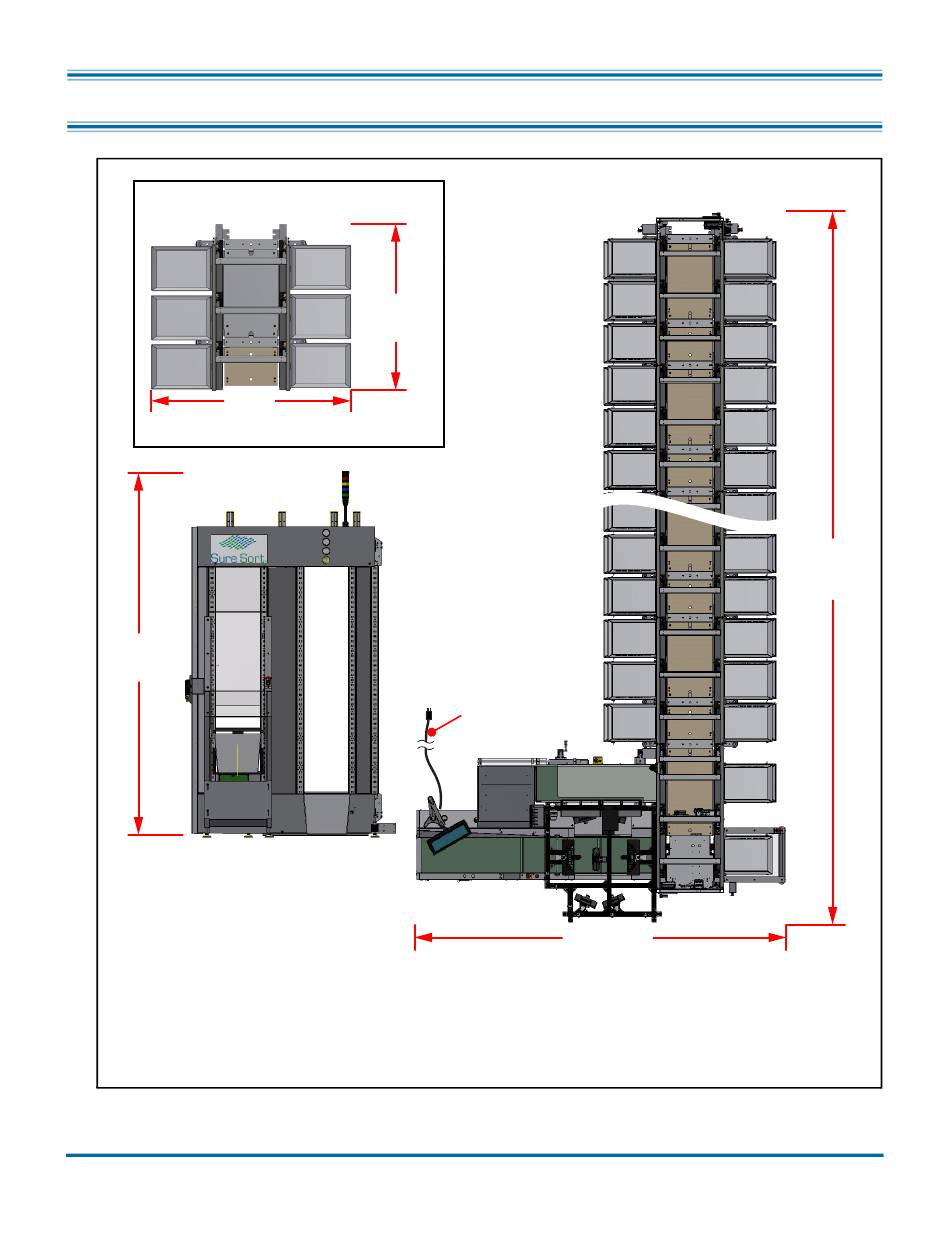

Abbildung 3-12: System-Standfläche
