3.7. Elektrische Anforderungen – Europa (EU)
Europäische Sure Sort Geräte benötigen eine Wechselspannung von 230 VAC,
1-phasig, 50 Hz (Leitung + Neutral + Schutzerde).
• Leiter-Neutralleiter-Spannung = 230 VAC +10%/-10%
Die Maschine wird mit einem 4,57 m langen 10/3 HAR-Kabel mit einem IEC 309
Stecker (Walther Electric 230306) geliefert, verbunden mit dem AC-
Verteilergehäuse des Induktionsfördermoduls.
Der Kunde muss einen Schutzschalter mit maximal 32 Ampere zur Verfügung
stellen.
Für gesteckte und über eine Steckdose verbundene Anlagen ist eine IEC 309-
Hülse und Steckdose (Walther Electric 330306 oder gleichwertig) zu verwenden.

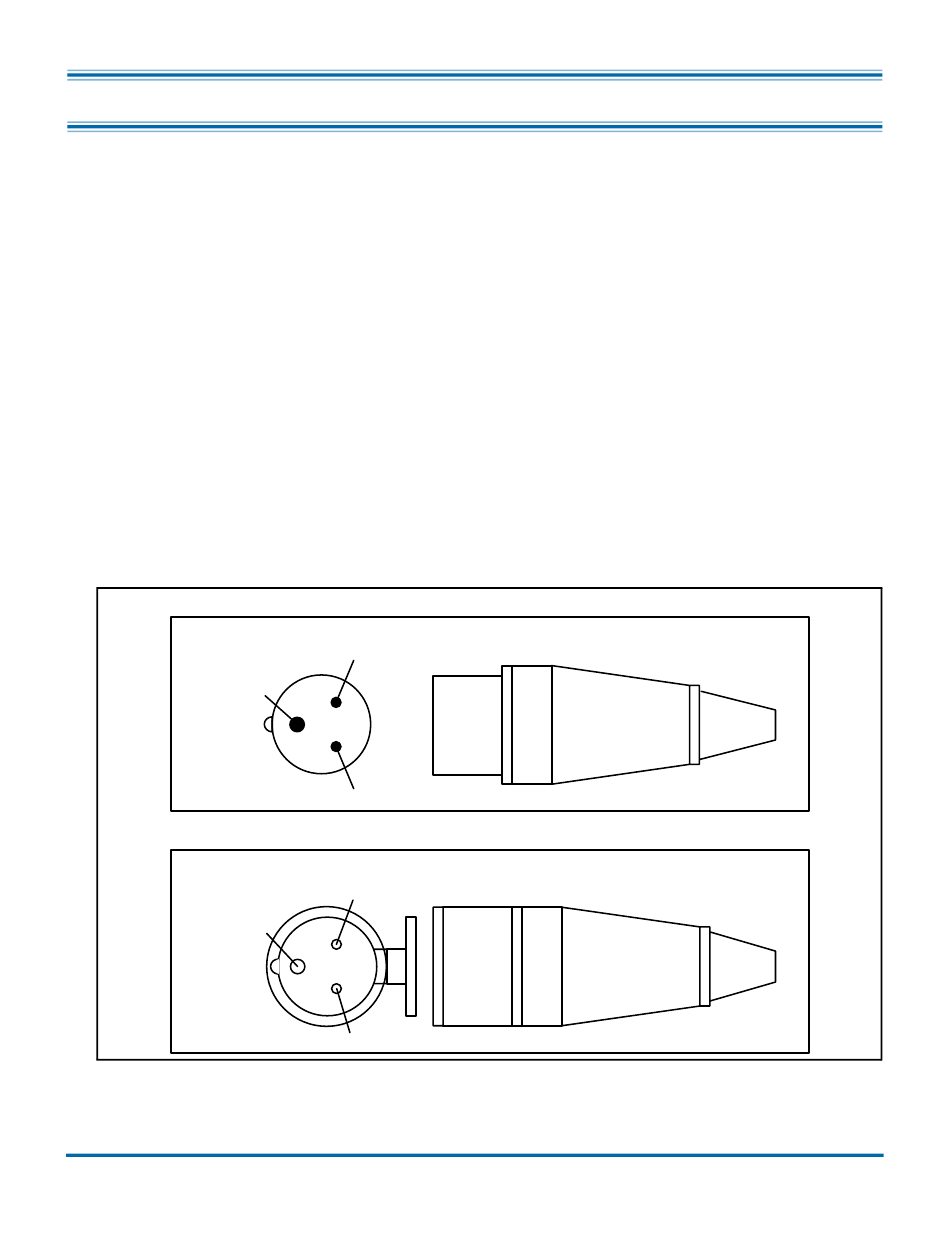

Siehe europäisches (EU) Stecker- und Buchsendiagramm: Abbildung 3-14.
Für festverdrahtete Installationen den mitgelieferten Stecker entfernen und direkt
mit einem Trennschalter verkabeln, der den örtlichen elektrischen Vorschriften
entspricht.
GRÜN/GELB
IEC 309 HÜLSENTYP, 32A (WALTHER ELECTRIC NR. 330306 ODER GLEICHWERTIG)
GRÜN/GELB
Abbildung 3-14: Europäische (EU-) Anforderungen an
102
STECKER (MASCHINENSEITE)
IEC 309 PIN-TYP, 32A (WALTHER ELECTRIC #230306)
BLAU
BRAUN
BUCHSE (VOM KUNDEN VOR ORT GELIEFERT)
BRAUN
BLAU
Stecker und Steckdosen
