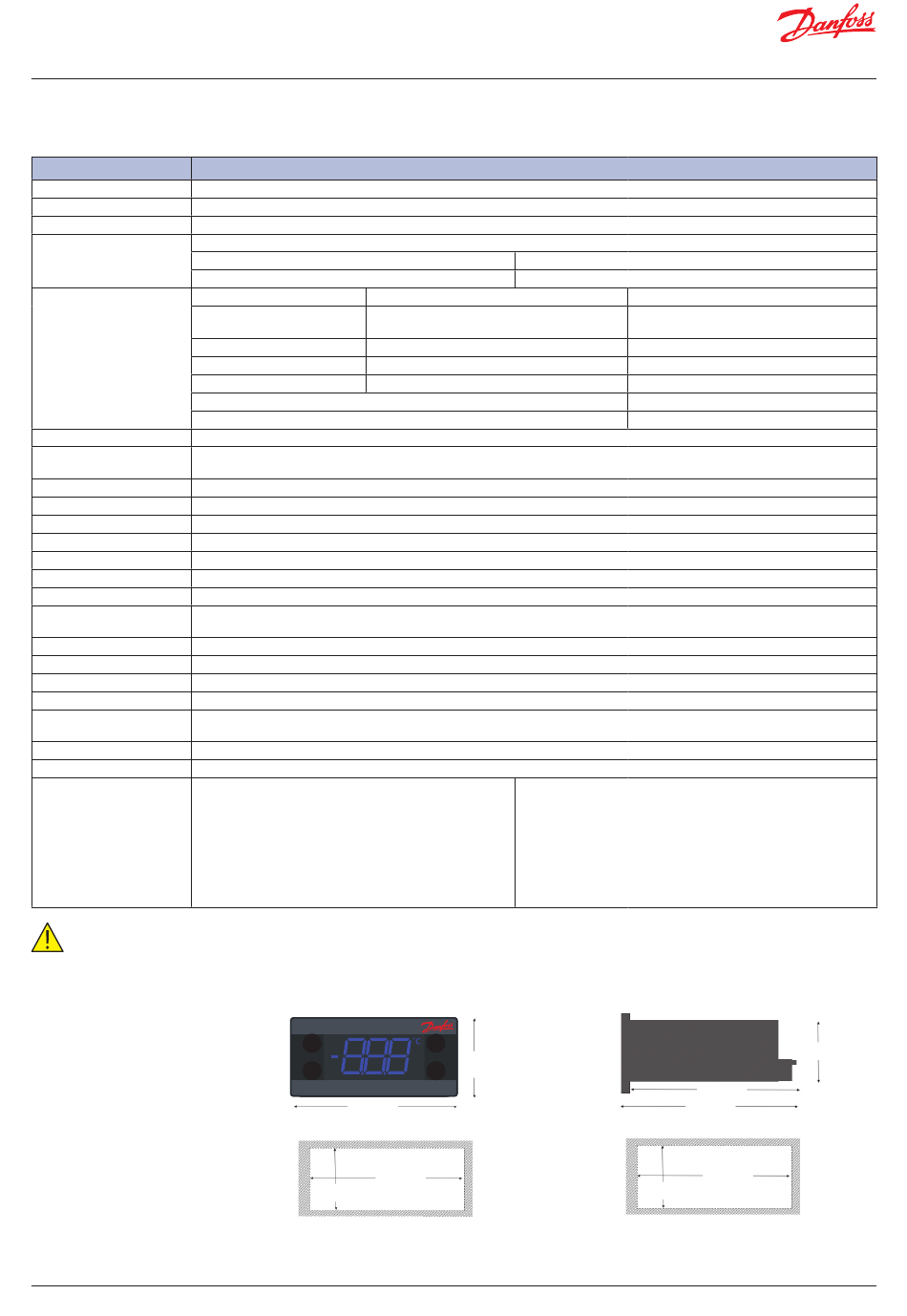

Technische Spezifikationen

Versorgungsspannung Schaltnetzteil 100–240 VAC, durchschnittlich 0,7 W
Zweck des Reglers Regelung von Gewerbekälteanwendungen mit drehzahlgeregeltem Verdichter
Bauweise des Reglers Elektronischer Regler für den Einbau in Anwendungen der Klasse I und II
Selbsttätig Mikro-Abschaltung für Betriebsart 1.B
Vier Eingänge: Drei Analog-/Digitaleingänge und ein Digitaleingang, benutzerspezifische Zuordnung
Eingang • Kühlmöbeltemp./Verdampfer/Verflüssiger
• Lichtfühler: ECO-Lichtfühler von Danfoss
„DO1"
„DO4"
Ausgang
„DO5"
„DO6"
S4: Frequenzsignal für drehzahlgeregelten Verdichter 5 V, 0–200 Hz
Fühler NTC-Fühler und ECO-Zubehör von Danfoss (Licht-, Bewegungs- und Türfühler)
Modularer Anschluss für OEM-Kunden mit optionalem Ausgangs-Schraubklemmenadapter
Anschlüsse
S1–S4 & Di: RAST 2,5 Eckanschluss, DO1–DO4, Leiter & Erde – RAST 5 Standardanschluss
Programmierung Programming mit Danfoss PC-Software, Gateway, EKA 183A
Baugruppe Montage an der Vorderseite, Befestigungen
Display LED-Display, dreistellig, Dezimalzeichen und Multifunktionssymbole, °C/°F-Skala
Tastenfeld Vier Tasten (integrierte IP65-Bauweise), zwei linke und zwei rechte Tasten, vom Benutzer programmierbar
Betriebsbedingungen 0 °C–55 °C, 93 % rF
Lagerbedingungen -40 °C–85 °C, 93 % rF
Messbereich -40 °C–85 °C
Vorderseite: IP65
Schutzart
Rückseite: Wasser- und Staubschutz entspricht IP31, Zugänglichkeit der Anschlüsse begrenzt die Rückseite auf IP00
Umweltfreundlichkeit Verschmutzungsgrad II, nicht kondensierend
Hitze- und Feuerbeständigkeit Kategorie D (UL 94 V-0)
EMV-Kategorie Kategorie I
Überspannungskategorie Kategorie II (IEC 60664-1)
Temperatur für Drucktest des
Gemäß EN 60730-1, Anhang G
Kugelventils
Für SELV-Kreisläufe Eingangsfühler oder Digitaleingang, angeschlossen an SELV-Leistungsbeschränkung >15 W
Schaltzyklen Hauptrelais: mehr als 175.000 bei Volllast (16 A (16 A))
Anwendungen von R290/R600a gemäß Anhang CC der DIN
EN/IEC 60335-2-24 und Anhang BB der DIN EN/IEC 60335-2-89
Glühdraht gemäß EN/IEC 60335-1
IEC/EN 60730
Zulassungen UL 60730
NSF
CQC
EAC
Ukraine
WICHTIGER HINWEIS
Die Eingänge und der Frequenzsignalanschluss sind nicht galvanisch getrennt und direkt an die Stromversorgung angeschlossen!
Aus diesem Grund müssen Türschalter, Fühler und Kabel die Anforderungen an eine verstärkte Isolierung erfüllen.
Abmessungen
6 | BC286552322855de-000201
UL 60730
120 VAC: 16 A ohmisch/FLA16/LRA72
240 VAC: 10 A ohmisch/FLA10/LRA60
8 A ohmisch/FLA 2/LRA12, TV-1
FLA2/LRA12, TV-1
FLA2/LRA12, TV-1
36,5 mm
78,25 mm
71 mm
28,5 mm
Montage an der Vorderseite
(Befestigung mit Rahmen)
• Türkontaktschalter: Alle Arten, benutzerspezifisch
• Bewegungssensor
EN 60730
16 (16) A
8 A ohmisch/2 (2) A
8 A ohmisch/2 (2) A
8 A ohmisch/2 (2) A
Max. 10 A gesamt an „DO4" bis „DO6"
Diese Zulassungen sind nur dann gültig, wenn empfohlenes Zubehör
von Danfoss verwendet wird.
82,25 mm
30 mm
Montage an der Rückseite
(Befestigung mit Clips)
28 mm
78,25 mm
71 mm
© Danfoss | DCS (vt) | 2019.09
