Benutzerhandbuch | ERC 112D VSC Kühlstellenregler

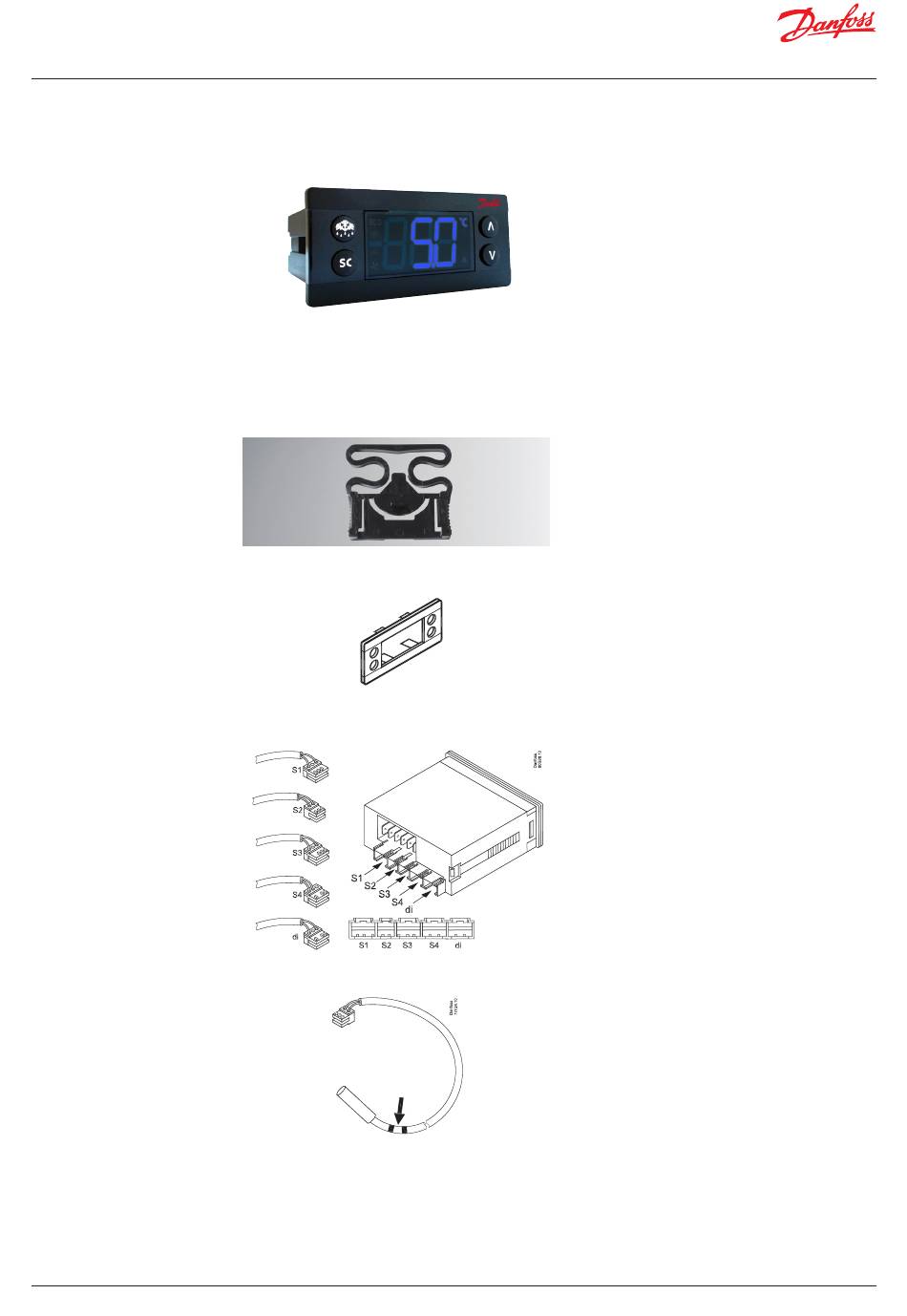

Produktübersicht
Display
Tasten
Clips
Frontplattenrahmen
„S1"
Temperaturfühler
für Kühlmöbel
„S2"
Temperaturfühler
für Abtauung
„S3"
Temperaturfühler für
Verflüssiger, Lichtfühler
oder Bewegungssensor
„S4"
Frequenzsignal für
drehzahlgeregelten
Verdichter. 5 V, 0–200 Hz
„di"
Türsignal oder
Bewegungssensor
4 | BC286552322855de-000201
Defrost sensor
Die Funktion eines Eingangs kann neu
programmiert werden, aber der Anschluss
lässt sich nicht entfernen.
Die Anschlüsse sind jeweils nur für
die jeweilige Anschlussstelle geeignet:
„S1" an „S1", „S2" an „S2" usw.
Der ERC 112D VSC ist ein elektronischer
Kühlstellenregler mit einem LED-Display,
der speziell für Flaschenkühler und gewerblich
genutzte Kühl- und Gefriergeräte mit integriertem
drehzahlgeregelten Verdichter entwickelt
wurde. Er eignet sich besonders für OEM-
Kunden, für die eine zeitnahe, einfache
und zuverlässige Installation, eine hohe
Qualität sowie Flexibilität wichtig sind.
Die Taste oben links ist „Defrost".
Die Taste unten links ist „Super chill".
Bei Montage an der Rückseite wird der Regler
mit Clips befestigt. Diese sind für die Montage
an der Vorderseite nicht notwendig.
Die beiden Clips sind gleich und werden
jeweils an einer Seite des Reglers befestigt.
Der Frontplattenrahmen sorgt für einen
sauberen Abschluss und kann außerdem
bei der Frontmontage zur Befestigung des
Reglers verwendet werden. In diesem Fall
sind keine Klammern erforderlich. Wenden
Sie sich für weitere Details an Danfoss.
Regeltemperaturfühler
Es gibt verschiedene Längen.
Abtautemperaturfühler
Am Verdampfer anzubringen.
Verflüssigertemperaturfühler
Am Verflüssiger anzubringen.
Lichtfühler
Optional; wird genutzt, um das Umgebungslicht
für das Kühlmöbel zu messen, damit die Betriebs-
modi „Economy" und „Normal" für den Tag- und
Nachtbetrieb automatisch eingestellt werden
können, ebenso wie die Helligkeit des Displays.
Frequenzsignal
Wird an den Frequenzumrichtereingang des
drehzahlgeregelten Verdichters angeschlossen.
Bewegungssensor
An der Vorderseite des Kühlmöbels anzubringen.
Kabel für den Türsensoranschluss
Optionaler Anschluss mit Kabel, dessen
Flachstecker mit den Türkontakten
der Kälteanwendung kompatibel sind.
