6.4 Composants électriques

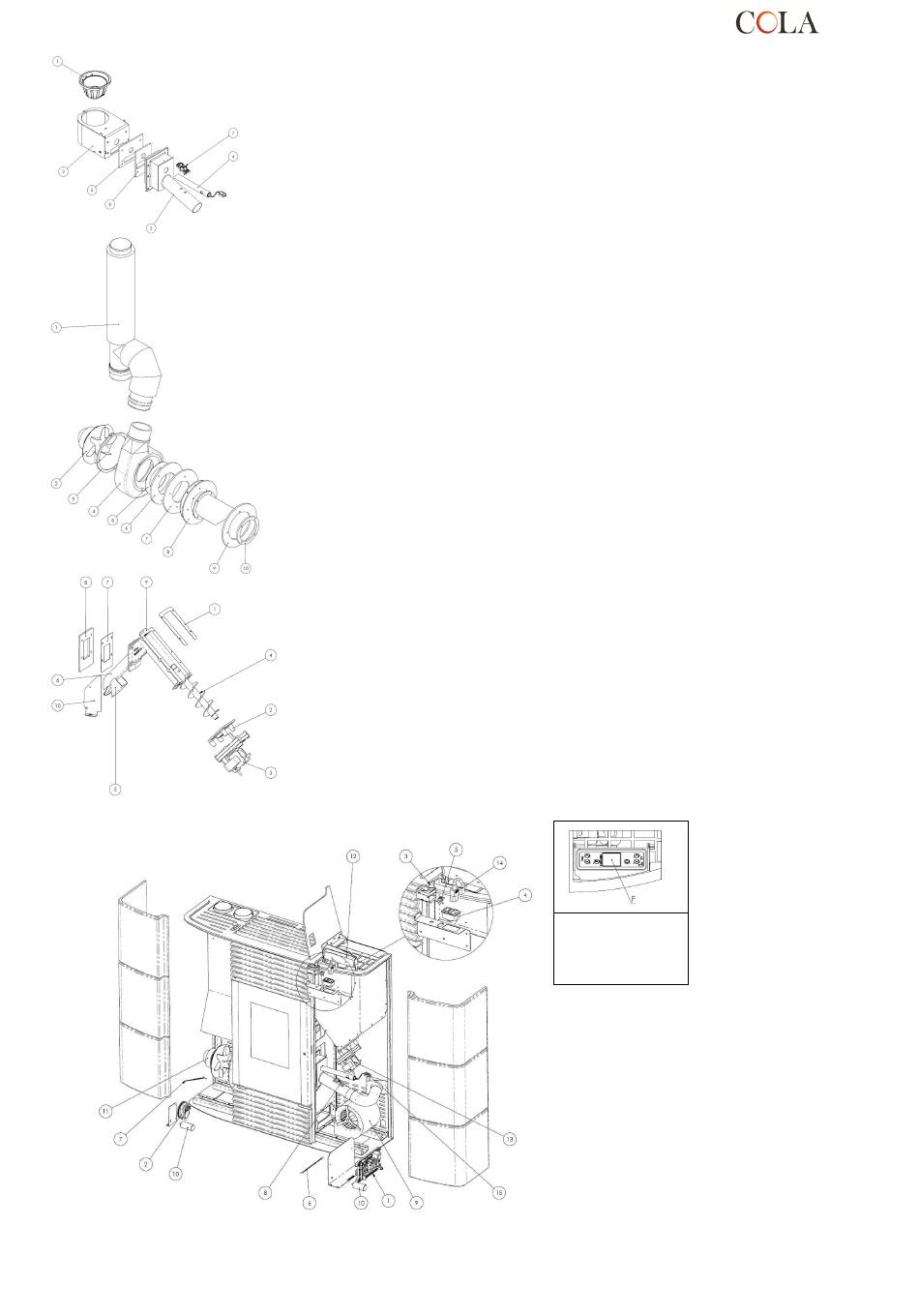

Éclatés de :
1 - Groupe brasier
2 - Groupe extracteur des fumées
3 - Groupe vis sans fin
Légende :
1 - Brasier
2 - Support de brasier
3 - Tuyau d'aspiration d'air comburant
4 - Résistance électrique
5 - Joint arrière de support de brasier
6 - Joint avant du groupe aspiration
7 - Débitmètre
Légende :
1 - Tuyau d'évacuation des fumées
2 - Extracteur de fumées
3 - Joint de convoyeur – extracteur de fumées
4 - Volute extracteur de fumées
5 - Tôle volute extracteur de fumées
6 - Joint de convoyeur-bride
7 - Joint d'extracteur de fumées Sprint
8 - Groupe tuyau bridé extracteur de fumées
9 - Joint de bride extérieure extracteur de fumées
10 - Joint de bride intérieure extracteur de fumées
Légende :
1 - Joint de réservoir-convoyeur
2 - Flasque d'arrêt motoréducteur
3 - Motoréducteur
4 - Vis sans fin
5 - Joint pour goulotte
6 - Goulotte de granulés
7 - Tôle de protection joint
8 - Joint de chambre-convoyeur
9 - Convoyeur de granulés
10 - Bride de fixation goulotte
Tableau de
commande
mod. F047
Légende :
1 - Carte électronique
2 - Vacuostat de contrôle et sécurité
3 - Thermostat de sécurité
4 - Interrupteur ON-OFF avec fusibles
5 - Port série
6 - Sonde de température ambiante
7 - Sonde de température des fumées
8 - Débitmètre
9 - Ventilateur centrifuge
10 - Condenseurs
11 - Extracteur de fumées
12 - Tableau de commande mod.F047
13 - Motoréducteur de commande vis sans fin
14 - Câble électrique
15 - Résistance électrique
99 SPRINT ** maiolica
