2.3 Presa d'aria
L'attacco di aspirazione o presa d'aria della stufa è collocato posteriormente ed è di sezione circolare con diametro
pari a 50 mm. Nel locale dove viene installata la stufa deve affluire una quantità d'aria almeno pari a quello
necessaria alla combustione ; per questo motivo l'aria di combustione deve garantire un flusso d'aria, pulita e priva
di elementi inquinanti, per soddisfare una regolare combustione alla massima potenza senza alcun impedimento o
ostruzione della sezione di passaggio.
Deve essere aspirata come segue :
dall'ambiente a condizione che in prossimità della stufa sia praticata una presa d'aria a parete comunicante con
►
l'esterno di superficie libera minima di 100 cm² opportunamente protetta esternamente da una griglia ;
oppure da un collegamento direttamente all'esterno con un appropriato tubo di diametro interno minimo di 50
►
mm e lunghezza massima di 1.5 m provvisto all'estremità di una protezione antivento (curva verso il basso ) .
L'afflusso dell'aria può essere ottenuto anche attraverso un locale adiacente a quello d'installazione purchè tale
flusso possa avvenire liberamente attraverso aperture permanenti comunicanti con l'esterno ; tale locale non può
essere adibito ad autorimessa, magazzino di materiali combustibile o ad attività con pericolo d'incendio.
2.4 Scarico fumi di combustione
Lo scarico fumi può essere fatto attraverso un allacciamento ad una canna fumaria tradizionale oppure ad un
condotto esterno con tubo isolato o a doppia parete .
I collegamenti di scarico fumi devono garantire un tiraggio minimo di 10 Pa in modo tale che in caso di mancanza
temporanea di alimentazione elettrica l'evacuazione fumi venga assicurata .
-Si raccomanda all'installatore di verificare l'efficienza e lo stato della canna fumaria, la rispondenza alle
disposizioni regole locali, norme nazionali ed europee.
- E necessario utilizzare tubi e raccordi certificati con adeguate guarnizioni che garantiscono la tenuta.
- In caso di incendio spegnere la stufa , chiamare tempestivamente i pompieri ed evitare continui
tentativi di spegnimento .
- Pulire almeno una volta all'anno il condotto fumario e il relativo raccordo fumi .
2.4.1Tipologie di installazione
Di seguito vengono elencate definizioni e requisiti per realizzare secondo Norma italiana UNI10683 per la corretta
installazione di uno scarico fumario:
CAMINO : condotto verticale avente lo scopo di raccogliere ed espellere ad un
opportuna altezza dal suolo i prodotti di combustione provenienti da un solo
apparecchio e nei casi consentiti più di uno.
Requisiti tecnici CAMINO :
- essere a tenuta dei prodotti di combustione, isolato e coibentato in funzione
dell'impiego ;
- avere un andamento prevalentemente verticale con deviazioni asse< 45° ;
-essere adeguatamente distanziato da materiali infiammabili con intercapedine
d'aria o isolante;
- avere sezione interna preferibilmente circolare , costante , libera ed
indipendente ;
- è consigliato che il camino sia dotato di camera ispezionabile per la raccolta di
materiali solidi
- ed eventuali condense collocato sotto l'imbocco del canale da fumo .
CANALE o RACCORDO da FUMO : condotto o elemento di collegamento tra
apparecchio e camino per l'evacuazione dei prodotti della combustione.
Requisiti tecnici CANALE :
- non deve attraversare locali nel quali è vietata l'installazione di apparecchi da
combustione ;
- è vietato l'uso di tubi metallici flessibili o in fibro-cemento ;
- è vietato l'impiego di elementi in contro-pendenza ;
- nei tratti orizzontali devono avere andamento con pendenza minima del 3% verso l'alto ;
- la lunghezza del tratto orizzontale deve essere minima e non maggiore di 3 m ;
- il numero di cambi direzione , senza il raccordo a T non deve essere maggiore di 3 ;
- con cambio di direzione > 90° usare al max 2 curve con lunghezza in proiezione
- il canale da fumo deve essere a sezione costante e permettere il recupero della fuliggine .
COMIGNOLO : dispositivo posto alla sommità del camino atto a facilitare la dispersione in atmosfera dei prodotti
della combustione .
Requisiti tecnici COMIGNOLO : - avere sezione equivalente a quella del camino ;
- avere sezione utile non minore del doppio di quella interna del camino ;
- deve impedire la penetrazione di pioggia e di corpi estranei ed in ogni condizione atmosferica assicurare lo
scarico dei prodotti di combustione ;
- deve garantire un adeguata diluizione dei prodotti ed essere posizionato al di fuori della zona di reflusso;
- deve essere privo di mezzi meccanici di aspirazione .
Lo scarico diretto dei prodotti della combustione deve essere previsto a tetto ed è vietato verso spazi
chiusi anche a cielo libero .
16

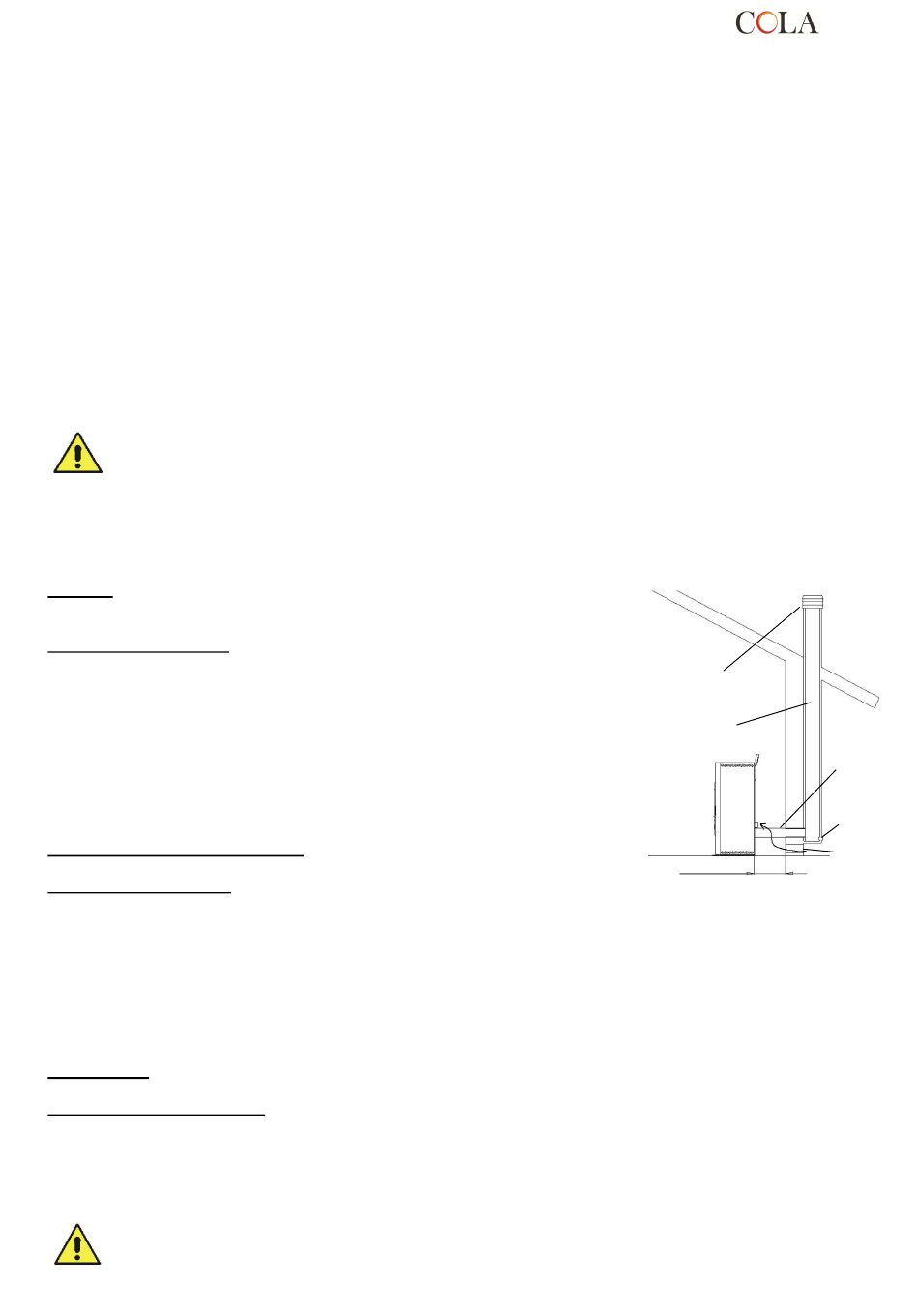

Comignolo
antivento
Canna
fumaria
Distanza min 0.2m
orizzontale non maggiore di 2 m.
SPRINT ** maiolica
Raccordo
fumi
Camera
ispezionabile
Presa d'aria
esterna
2
min.100 cm
