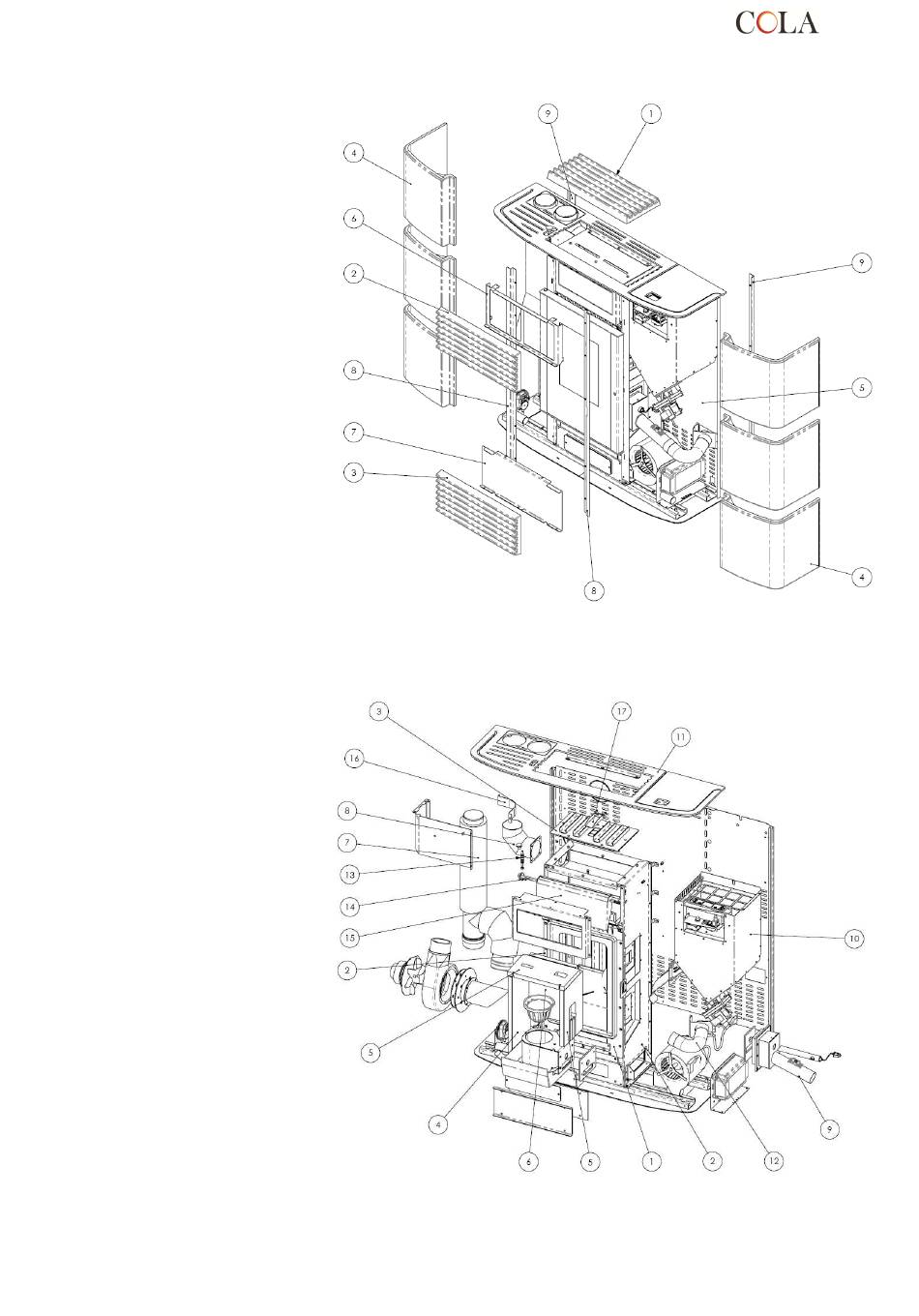

6.2 Ausbau der Verkleidung

Zeichenerklärung:
1 - Majolika-Gitter
2 - Oberes Majolika-Gitter
3 - Unteres Majolika-Gitter
4 - Seitliche Majolika-Kacheln
5- Rückwandverkleidung
6 - Halterung des oberen Gitters
7 - Halterung des unteren Gitters
8 - Vorderer Ständer re./li.
9 - Hinterer Ständer re./li.
6.3 Innere Ofenkomponenten
Zeichenerklärung:
1 - Brennkammer
2 - Halterungen re./li. SPRINT
3 - Stahl-Wärmetauscher
4 - Seitenwände aus Vermiculit
5 - Oberer Abweiser aus Vermiculit
6 - Rückwand aus Vermiculit
7 - Rauchabzugsrohr
8 - Heißluft-Kanalisierungsrohr
9 - Luftansaug-Baugruppe
10 - Pelletsbehälter
11 - Obere Abdeckung aus lackiertem
Stahl
12 - Ansaug-Verlängerungsrohr
13 - Ventilstange
14 - Bolzen f. Ventildrehung
15 - Ventil zur Steuerung der Richtung
des Heißluftstroms
16 – Fixing rauchstutzen
17 - Sicherheitsventil
Explosionszeichnung der Brennkammer und der damit verbundenen Teile, Ofen Mod. SPRINT** maiolica
131 SPRINT ** maiolica
