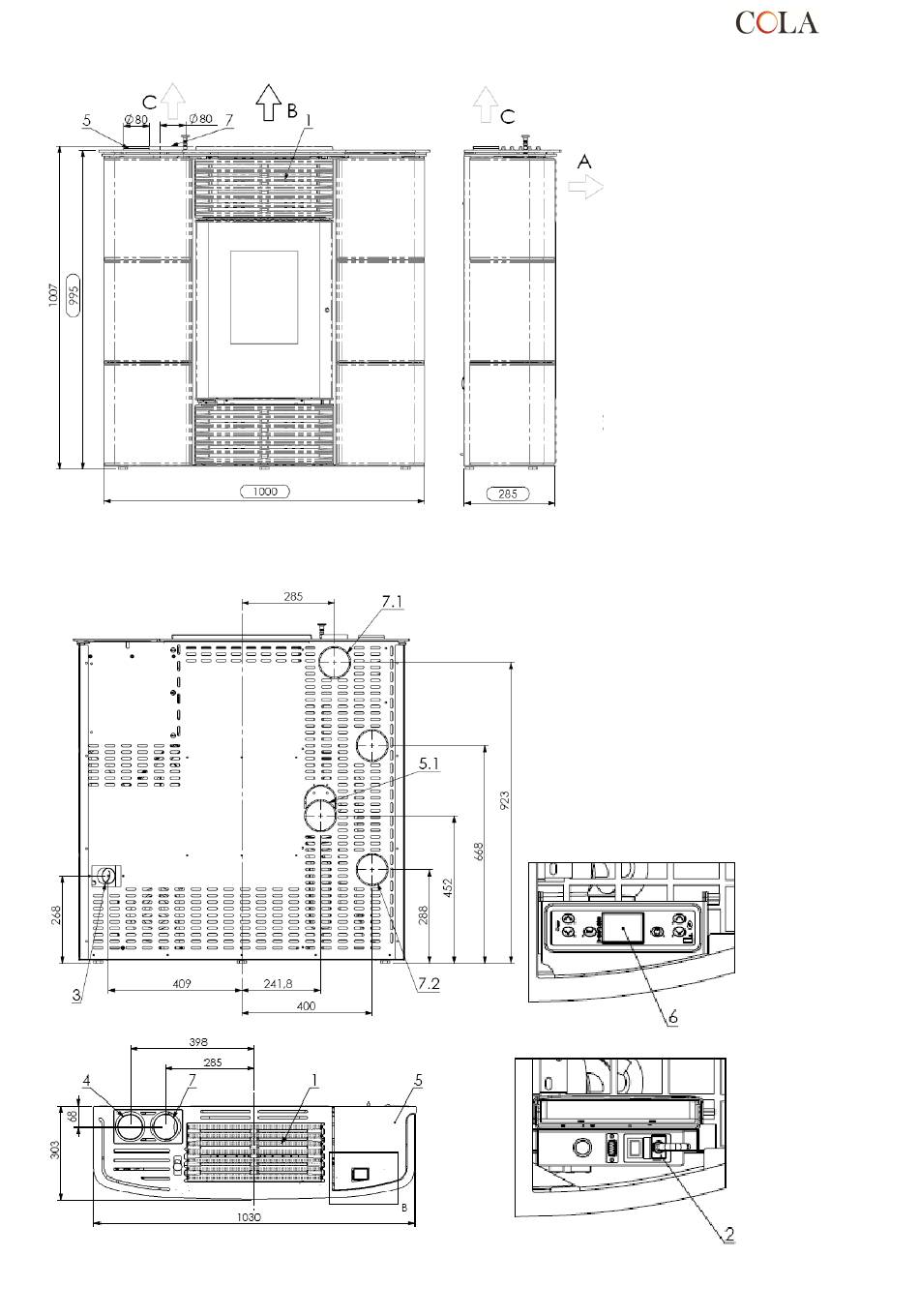

Dimensions du poêle à granulés SPRINT**
Légende :
1 - Grilles de passage d'air
2 - Connexion du câble électrique
3 - Aspiration air de combustion, diamètre 50 mm
4 - Raccordement standard du tuyau d'évacuation
des fumées Ø 80 mm
4.1 - Prédisposition sortie des fumées postérieure
5 - Couvercle de réservoir à granulés
6 - Tableau de commande mod. F047
7 - Raccordement sortie supérieure air canalisé Ø
80 mm
7.1 - Prédisposition sortie canalisation
arrière Ø 80 mm position haute
7.2 - Prédisposition sortie canalisation
arrière Ø 80 mm position basse
