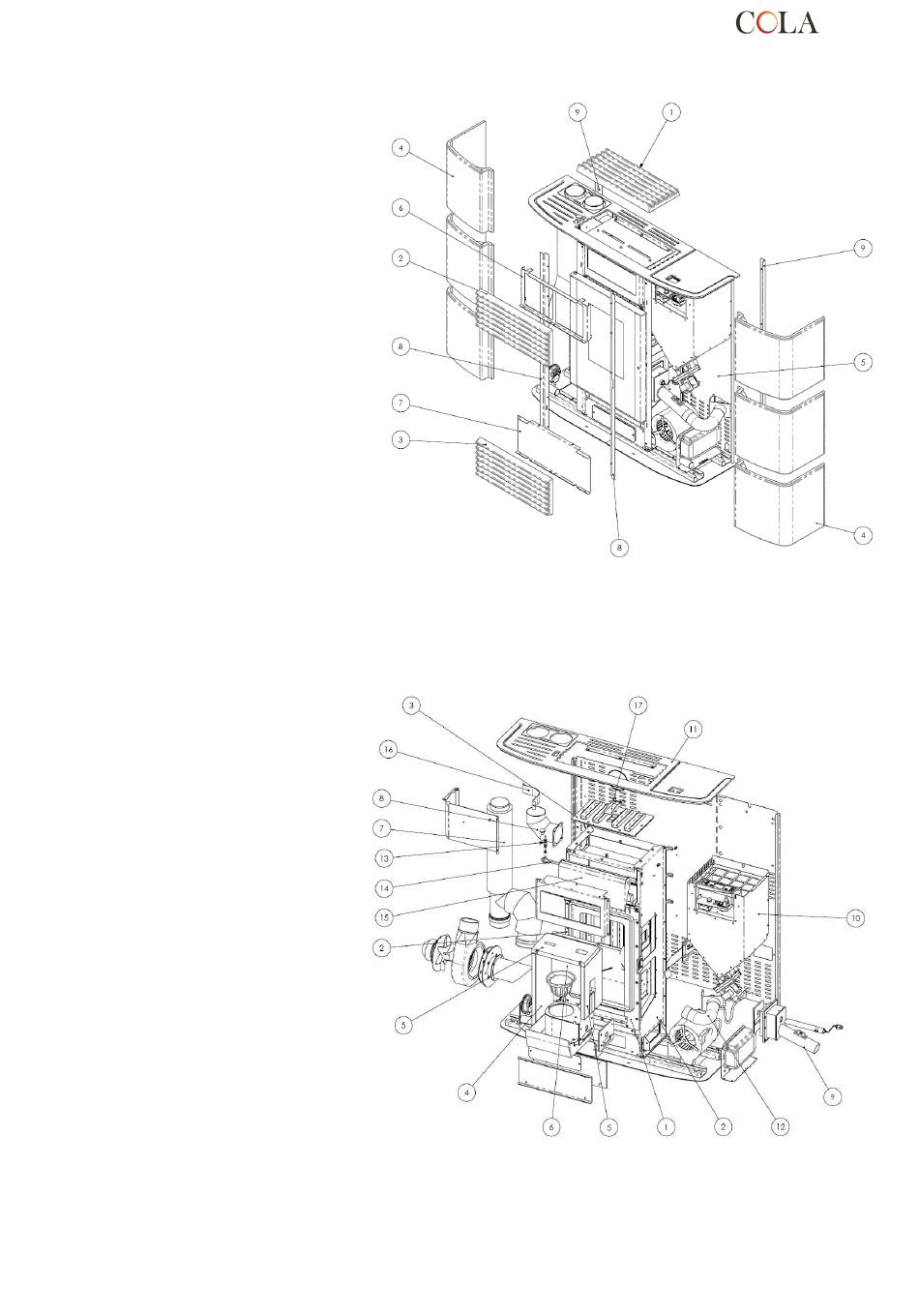

6.2 Dépose de l'habillage
Légende :
1 - Grille en faïence
2 - Grille supérieure en faïence
3 - Grille inférieure en faïence
4 - Flanc en faïence
5 - Panneau arrière
6 - Support de grille supérieure
7 - Support de grille inférieure
8 - Montant avant (droit et gauche)
9 - Montant arrière (droit et gauche)
6.3 Componenti interni della stufa
Légende :
1 - Chambre de combustion
2 - Supports droit-gauche SPRINT
3 - Échangeur en acier
4 - Parois latérales vermiculite
5 - Déflecteur supérieur vermiculite
6 - Paroi postérieure vermiculite
7 - Tuyau d'évacuation des fumées
8 - Tuyau canalisation d'air chaud
9 - Groupe d'aspiration d'air
10 - Convoyeur de granulés
11 - Couvercle supérieur en acier peint
12 - Tube allonge aspiration
13 - Tige de commande registre
14 - Axe de rotation registre
15 - Registre de commande de direction
du flux d'air chaud
16 – Fixation buse
17 – Soupape de sécurité
Éclaté de la chambre de combustion et des parties reliées réf. poêle SPRINT ** maiolica
