Cola SPRINT maiolica Installations-, Bedienungs- Und Wartungsanleitung Seite 8

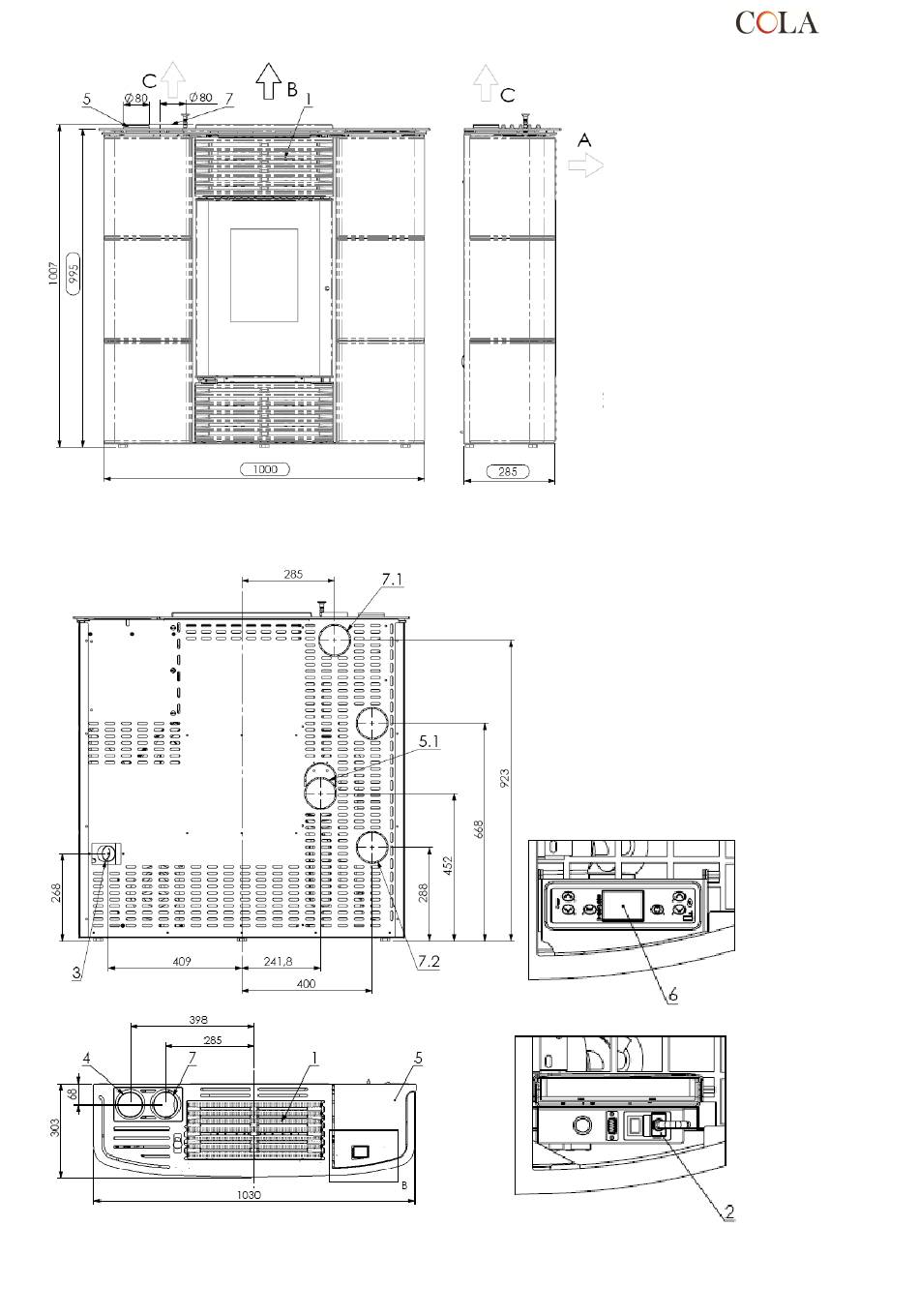

Ingombri stufa pellet SPRINT
Legenda:
1-Griglie passaggio aria
2-Allacciamento cavo elettrico
3-Aspirazione aria comburente Ø 50 mm
4-Allacciamento standard tubo scarico fumi Ø 80mm
4.1-Predisposizione uscita posteriore scarico fumi
5-Sportello serbatoio pellet
6-Pannello comandi mod. F047
7-Attacco uscita superiore aria canalizzata Ø 80 mm
7.1-Predisposizione uscita canalizzazione
posteriore Ø 80mm posizione alta
7.2- Predisposizione uscita canalizzazione
posteriore Ø 80mm posizione bassa
8 SPRINT ** maiolica
