6.4 Componentes eléctricos

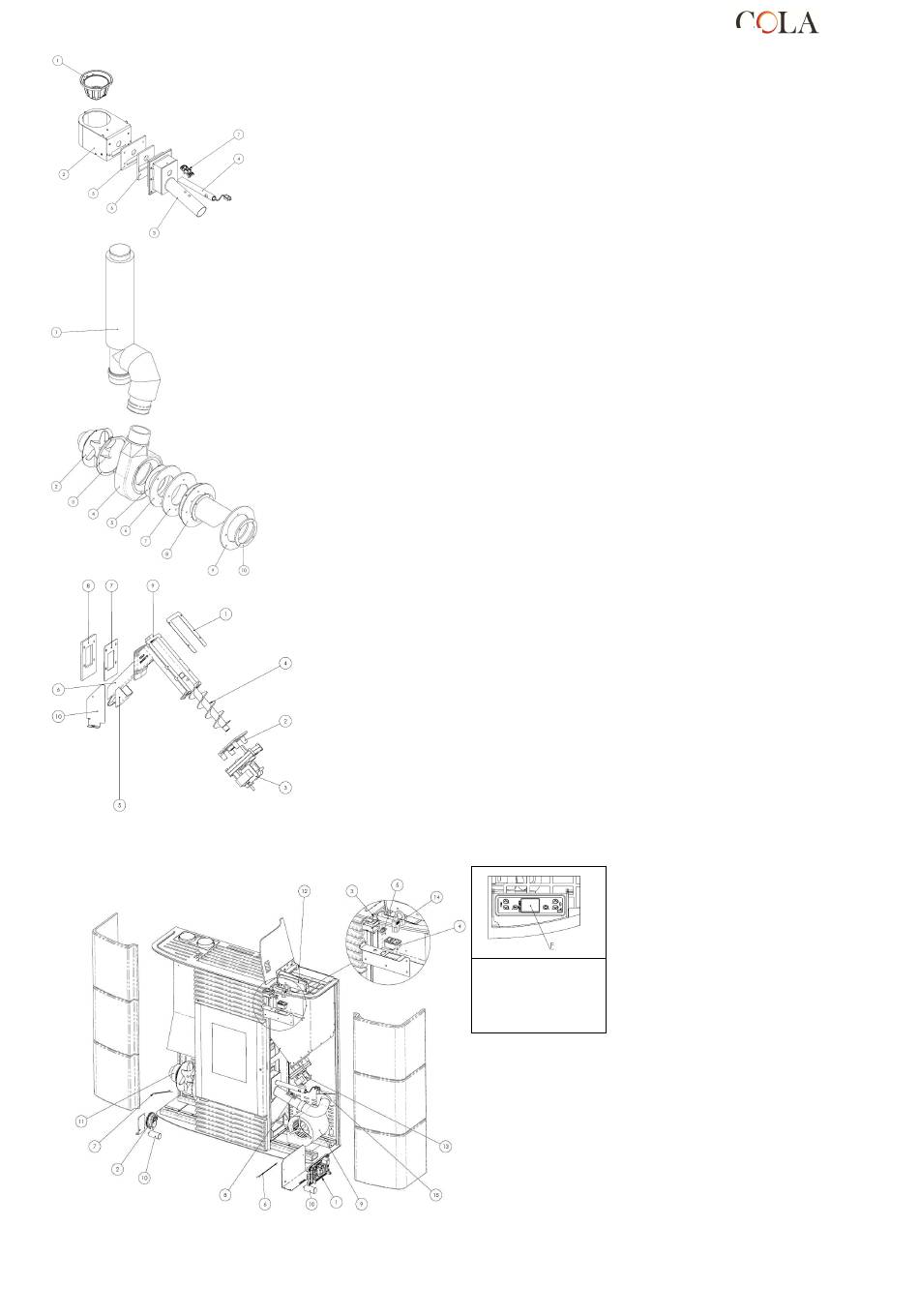

Despieces de:
1- Grupo brasero
2- Grupo extractor de humos
3- Grupo sinfín
Leyenda:
1- Brasero
2- Portabrasero
3- Grupo tubo de aspiración aire comburente
4- Resistencia eléctrica
5- Junta posterior portabrasero
6- Junta frontal grupo aspiración
7- Debímetro
Leyenda:
1- Tubo de salida de humos
2- Extractor de humos
3- Junta conducto-extractor de humos
4- Hélice del extractor de humos
5- Chapa de la hélice del extractor de humos
6- Junta conducto-brida
7- Junta del extractor de humos
8- Grupo tubo embridado extracción de humos
9- Junta brida exterior extracción de humos
10- Junta brida interior extracción de humos
Leyenda:
1- Junta depósito-conducto
2- Brida del motorreductor
3- Motorreductor
4- Sinfín
5- Junta para rampa
6- Rampa de caída de pellets
7- Chapa de protección de la junta
8- Junta cámara-conducto
9- Conducto de pellets
10- Retén de la rampa
Leyenda:
1- Tarjeta electrónica
2- Vacuostato de control y seguridad
3- Termostato de seguridad
4- Interruptor ON/OFF con fusibles
Panel de
5- Puerto de conexión serie
mandos mod.
6- Sonda de ambiente
7- Sonda de humos
F047
8- Debímetro
9- Ventilador centrífugo
10- Condensadores
11- Extractor de humos
12- Panel de mandos mod. F047
13- Motorreductor accionamiento sinfín
14- Cable de conexión eléctrica
15- Resistencia eléctrica
166 SPRINT ** maiolica
