2.5 Controllo posizione braciere e deviatore
Prima di accendere la stufa è importante controllare che il braciere sia in posizione corretta ovvero alloggi negli
appositi incastri . Inoltre controllare che il deviatore fumi superiore sia incastrato nella propria sede. Una posizione
errata del deviatore comporta malfunzionamenti ed un eccessivo annerimento del vetro .
Ad ogni accensione dell'apparecchio controllare la corretta posizione del braciere sul relativo porta
braciere .

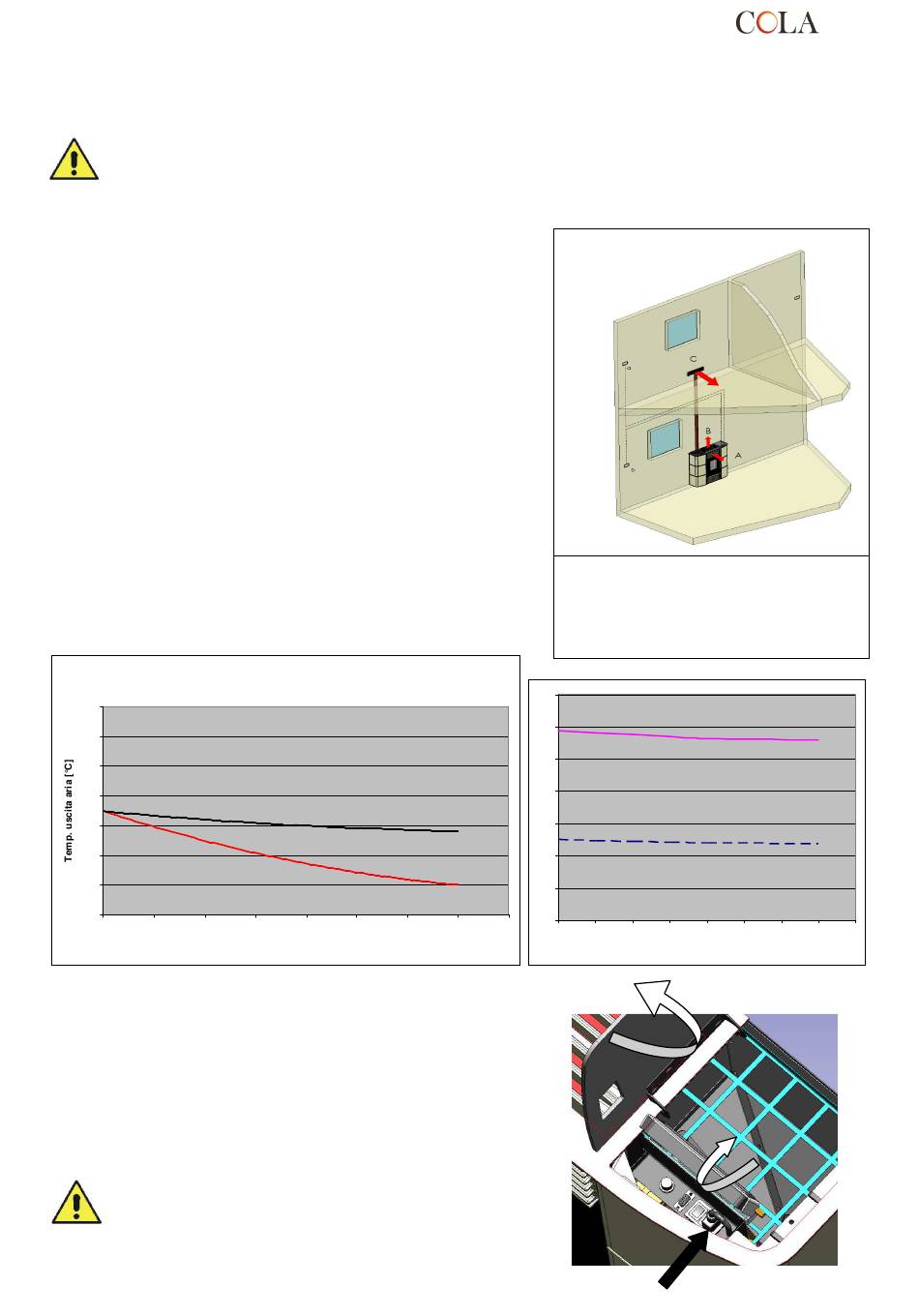

2.6 Canalizzazione aria calda

Il modello SPRINT canalizzabile è dotata di un attacco superiore
da 80 mm di diametro esterno per consentire la canalizzazione del
flusso d'aria calda generato da un ventilatore centrifugo interno alla
stufa in scambio termico con le pareti della camera di combustione;
tale attacco può essere ruotato di 90 o 180° per indirizzare il flusso
sulla parete posteriore lato alto o basso a seconda delle esigenze
del cliente. Per realizzare l'impianto di canalizzazione si consiglia
come segue :
- utilizzare tubazioni con diametro interno da 80 mm in grado di
resistere temperature almeno di 150°C ;
- utilizzare tubazioni internamente liscie, coibentate o isolate
termicamente ;
- ridurre per quanto possibile il percorso della canalizzazione ed il
tratto della singola tubazione non deve superare i 7 m di lunghezza
totale ;
- evitare strozzature o riduzioni di sezione , curve strette e tratti in
discesa.
I grafici sotto riportati sono ottenuti con prove reali presso il
laboratorio della Ditta costruttrice alle seguenti condizioni:
- temperatura ambiente 20 °C ;
- stufa funzionante a regime con potenza a 5 – ventilatore a 5 ;
- condotto di ventilazione con 1 curva + tratti lineari in versione
coibentata e non coibentata.
CANALIZZAZIONE ALLA POTENZA NOMINALE
120
110
100
90
80
70
60
50
0 1 2
Lunghezza tubo di canalizzazione [m]

2.7 Collegamento elettrico

Collegare il cavo di alimentazione elettrica da una parte alla presa
della stufa presente sul lato anteriore interno del serbatoio e dall'altra
su una presa elettrica a parete .
La tensione fornita dall'impianto deve corrispondere a quella indicata
sulla targhetta di identificazione della stufa, e nel paragrafo relativo ai
dati tecnici di questo manuale.
Nel periodo di inutilizzo della stufa è consigliabile togliere il cavo di
alimentazione dalla stessa.
- Assicurarsi che l'impianto elettrico sia a norma, provvisto
della messa a terra e dell'interruttore differenziale
secondo le Norme vigenti.
- Il cavo di alimentazione non deve mai toccare il tubo di
scarico e le parti calde della stufa .
Tubo coibentato
Tubo non coibentato
3 4 5 6
A – flusso aria calda da griglia frontale in ambiente;
B – flusso aria calda centrale da griglia superiore ;
C – flusso aria calda canalizzata ;
a – termostato esterno locale canalizzazione C ;
b – sonda esterna su ambiente collocazione stufa ;
140
120
100
80
60
40
20
0
7 8
0 1
17
Portata aria [m3/h]
Pressione in uscita [Pa]
2 3 4 5 6
Lunghezza tubo di canalizzazione [m ]
SPRINT ** maiolica
7 8
