- debe garantizar una adecuada dispersión de los productos de la combustión y estar situado fuera de la zona de
reflujo;
- no debe estar provisto de medios mecánicos de aspiración.
-La salida directa de los productos de la combustión debe hacerse en la cubierta del inmueble; está
prohibido dirigirla a espacios cerrados aunque carezcan de techo.
-Usar siempre tubo aislado, para evitar:
- si discurre la chimenea por el exterior: evitar que se enfríen los productos de la combustión y no
tengamos tiro suficiente,
- si discurre la chimenea por el interior: evitar quemaduras por contacto con la chimenea, y de igual forma
evitar que no tengamos tiro suficiente,
-Usar siempre tubos específicos de salida de gases para combustibles sólidos (tipo Inox. AISI 316 o
Vitrificado en ambas caras),
-Realizar siempre salida de gases a cubierta del edificio tal y como indica la normativa vigente,
-Colocar terminales de chimenea específicos, pero no giratorios para evitar que se agarroten por los
composición de los gases de combustión de estos combustibles,
-El diámetro necesario de chimenea depende en gran parte de la localidad donde se encuentre la
instalacion:
por la temperatura exterior, la altitud, etc.,
En cualquier caso, siempre se debe consultar con el fabricante de la chimenea cual es el diametro
necesario en funcion de la longitud y figura de cada composicion de chimenea.
-Siempre tener presente el tiro mínimo necesario (Pa) indicado en la tabla de características técnicas, este
es el valor necesario que hay que cumplir para garantizar.
2.5 Control de la posición del brasero y del deflector
Antes de encender la estufa, es importante controlar que el brasero esté en la posición correcta y enganchado en
las fijaciones. Controlar también que el deflector de humos superior esté encajado en su alojamiento. La posición
incorrecta del deflector provoca fallos de funcionamiento y un ennegrecimiento excesivo del vidrio.
A cada encendido del equipo, controle que el brasero esté bien alojado en el
portabrasero.
2.6 Canalización del aire caliente
El modelo SPRINT canalizable tiene en su parte superior una abertura de 80 mm de diámetro exterior para
canalizar el aire caliente generado por el ventilador centrífugo, montado dentro de la estufa para realizar el
intercambio térmico con las paredes de la cámara de combustión. La conexión se puede girar 90° o 180° para
enviar el aire hacia la parte superior o inferior de la pared posterior.
Para realizar el sistema de canalización, proceda del siguiente modo:
- Utilice tubos con diámetro interior mínimo de 80 mm y resistentes a temperaturas de al menos 150 °C.
- Los tubos deben ser lisos por dentro y estar dotados de aislamiento térmico.
- La canalización debe ser lo más corta posible y la longitud de cada tramo de tubo no debe superar los 7 m.
- Evite estrangulamientos o reducciones de sección, codos cerrados y tramos en bajada.

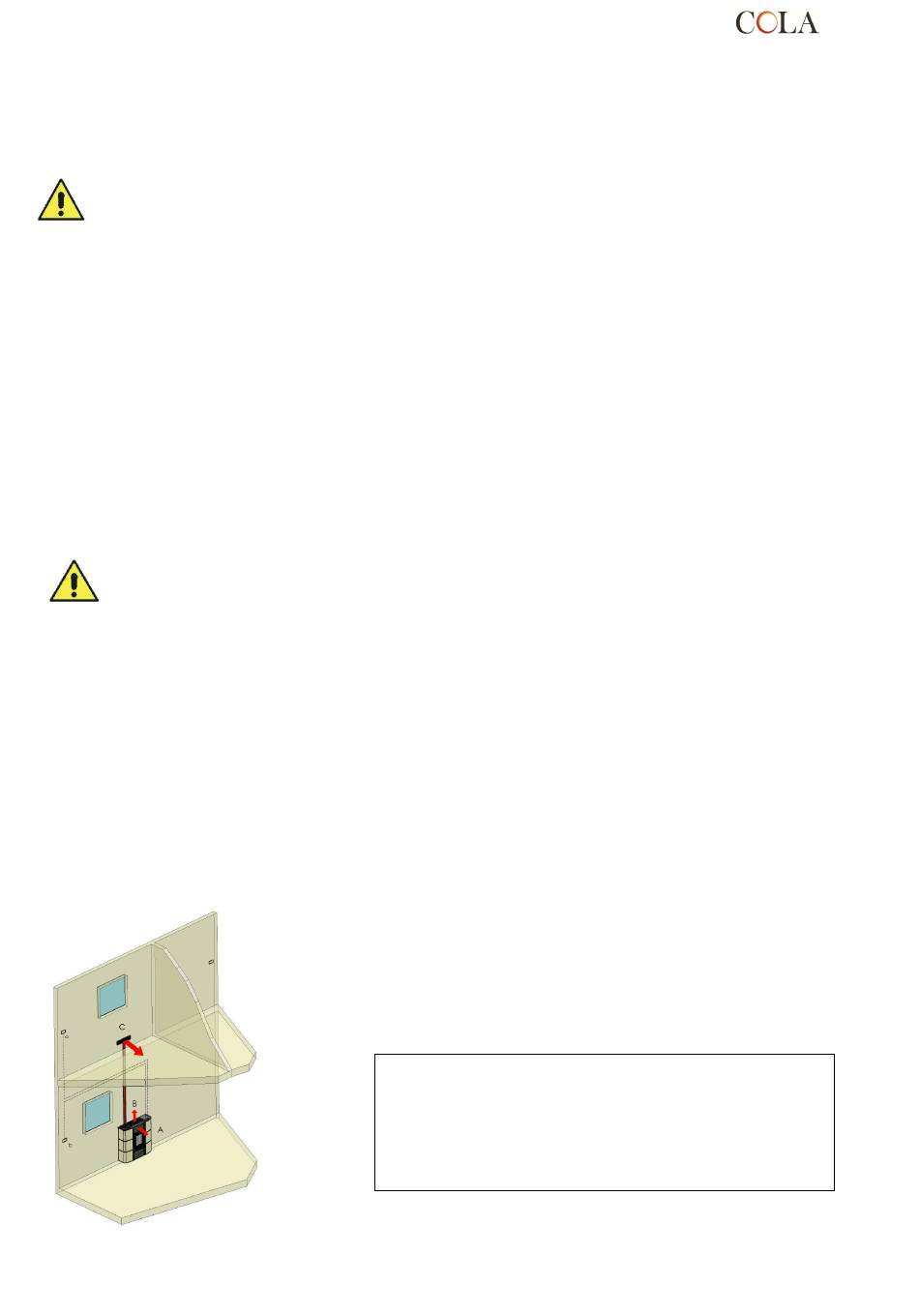

Los graficos que aparecen aqui abajo résultan ser obtenidos por verdaderas pruebas desarrolldas en el laboratorio
de la empresa constructora segun las siguientes condiciones:
- temperatura ambiente 20 °C ;
- estufa que funciona a plena capacidad con potencia de 5 niveles – ventiladores à nivel 5 ;
- conductos para ventilacion con 2 curvas + tractos lineares version calafateada y no calafateada
A
flujo de aire caliente desde rejilla frontal al ambiente
-
B
flujo de aire caliente desde rejilla superior al ambiente
-
C
- flujo de aire caliente canalizado
a
- termostato exterior en local de canalización C
b
- sonda exterior en local de instalación de la estufa
