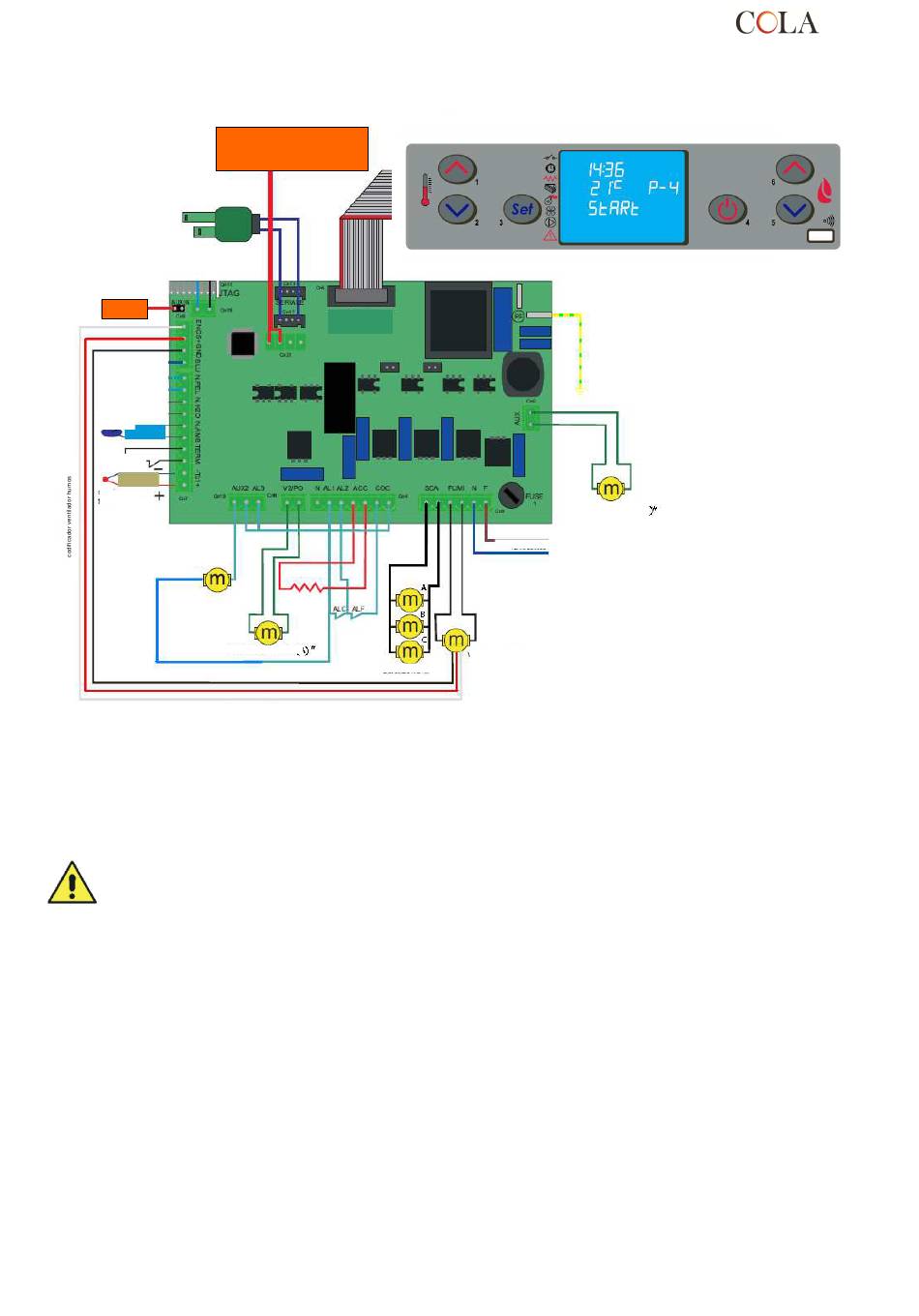

2.8 Esquema eléctrico
DEBÍMETRO
ENTRADAS
sonda de
ambiente
termostato
auxiliar
sonda de
humos
SINFÍN
INTERCAMBIADOR 2
2.9 Emergencias
Se aconseja tener a mano un dispositivo antiincendios adecuado.
Si se produce un incendio, proceda del siguiente modo:
- Desconecte inmediatamente la estufa de la corriente.
- Apague el fuego con un extintor apropiado.
- Llame rápidamente a los bomberos.
- No intente apagar el fuego con chorros de agua.
3 SEGURIDAD DE LA ESTUFA
3.1 Distancia mínima de materiales inflamables
Para evitar incendios, la estufa se debe instalar a una distancia de seguridad con respecto a cualquier material
inflamable, tal como se indica en la tabla técnica del manual y en la placa de datos del equipo.
Preste atención al tipo de suelo: para materiales delicados e inflamables, se aconseja apoyar la estufa en placas de
acero o vidrio templado (vea el capítulo 2 - Transporte e instalación). En caso de objetos muy delicados, como
muebles, cortinas o sofás, aumentar considerablemente la distancia a la estufa.

3.2 Dispositivo de seguridad en la salida de humos

Durante el funcionamiento normal, la cámara de combustión está en depresión para impedir que las eventuales
pérdidas de humo salgan al ambiente. Si no se alcanza un cierto valor de vacío, o si la salida de humos está
atascada, el vacuostato detecta la falta de depresión en la cámara de combustión o el debímetro detecta la
ausencia de flujo de aire comburente. En tal caso, el control electrónico detiene el motor de rotación del sinfín y
advierte de la anomalía con un mensaje en el panel de mandos: "AL 8 FALTA DEPRES" o "AL 9 TIRO INSUF".
CONSOLA Y ACCESORIOS
ADICIONALES DE ONDAS
CONDUCIDAS
PANTALLA
BUJÍA
INTERCAMBIADOR 1
codificador ventilador humos
TIERRA
INTERCAMBIADOR 3
RED 230 V CA
ALF: termostato de seguridad general
ALC: depresímetro
VENTILADOR DE HUMOS
150 SPRINT ** maiolica
