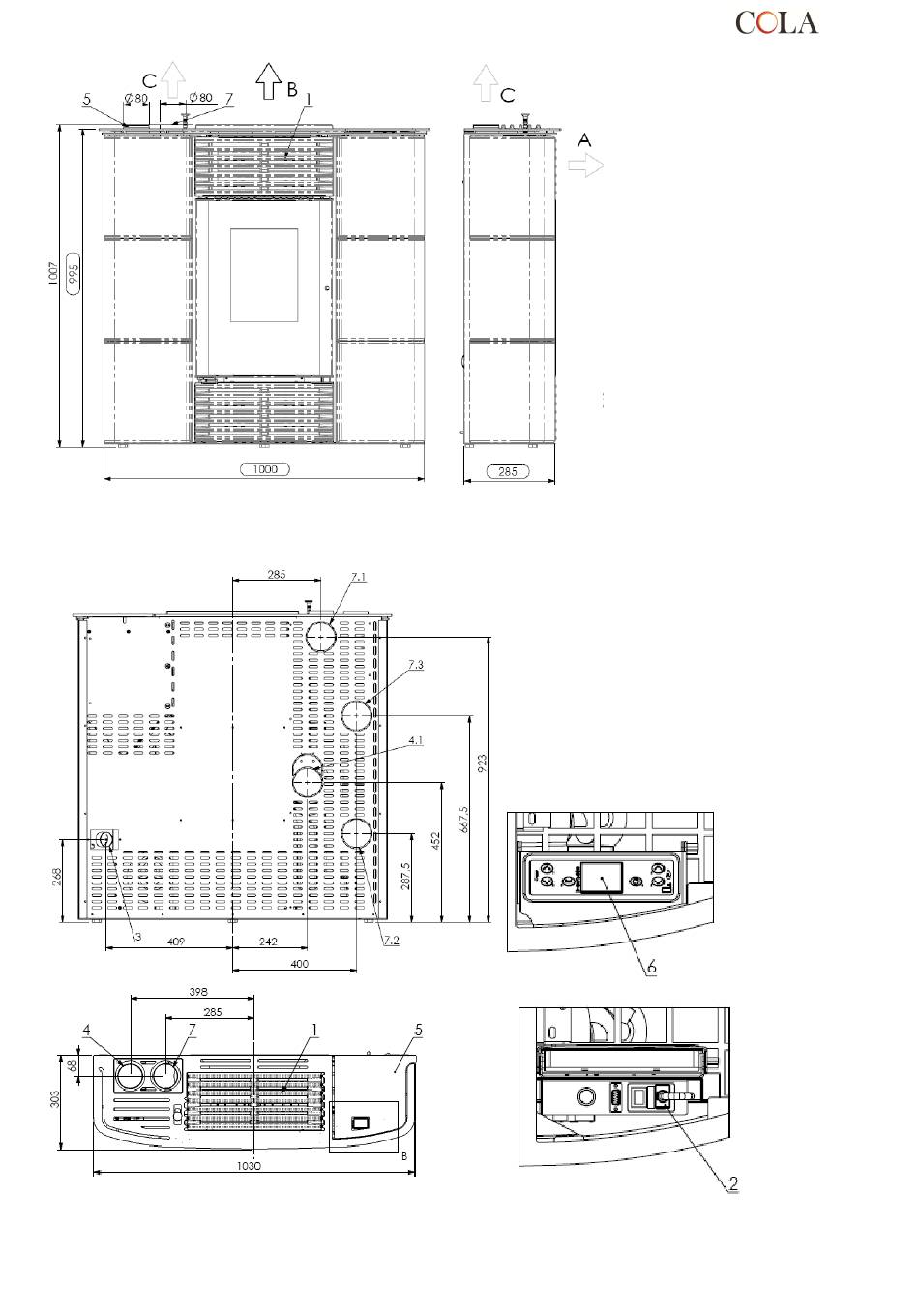

Medidas de la estufa de pellets SPRINT** maiolica
Leyenda:
1- Rejillas de paso de aire
2- Conexión del cable eléctrico
3- Aspiración de aire comburente Ø 50 mm
4- Conexión estándar tubo salida de humos Ø 80 mm
4.1- Preinstalación para salida posterior de humos
5- Tapa del depósito de pellets
6- Panel de mandos mod. F047
7- Conexión salida superior aire canalizado Ø 80 mm
7.1- Preinstalación salida canalización posterior Ø 80
mm posición superior
7.2- Preinstalación salida canalización posterior Ø 80
mm posición inferior
7.3- Preinstalación salida canalización posterior Ø 80
mm posición intermedia
