Instandhaltung und Umrüstung
5. 240 cm²: Schloss der Lochbandklemme
(A6) lösen. Lochbandklemme (A6) und
Membran (A4) vom Membranteller (A5)
nehmen.
350 und 700 cm²: Schloss der Loch-
bandklemme (A6) lösen. Druckstück
(A19), Lochbandklemme (A6) und Mem-
bran (A4) vom Membranteller (A5) neh-
men.
6. Neue Membran (A4) aufziehen. Sicher-
stellen, dass die Membran korrekt zum
Membranteller ausgerichtet ist. Die ge-
dachte Linie zwischen zwei gegenüber-
liegenden Federzentrierungen im Mem-
branteller muss mittig zwischen zwei Be-
festigungslöchern der Membran ausge-
richtet werden (vgl. Bild 9-2).
7. Lochbandklemme (A6) gleichmäßig in
die vorgesehene Nut der Membran (A4)
einlegen.
8. 240 cm²: An der Schraube des Loch-
bandklemmen-Schlosses drehen, bis die
Lochbandklemme vollständig anliegt.
Schraube am Schloss mit einem geeigne-
A4 A5
A6
A19

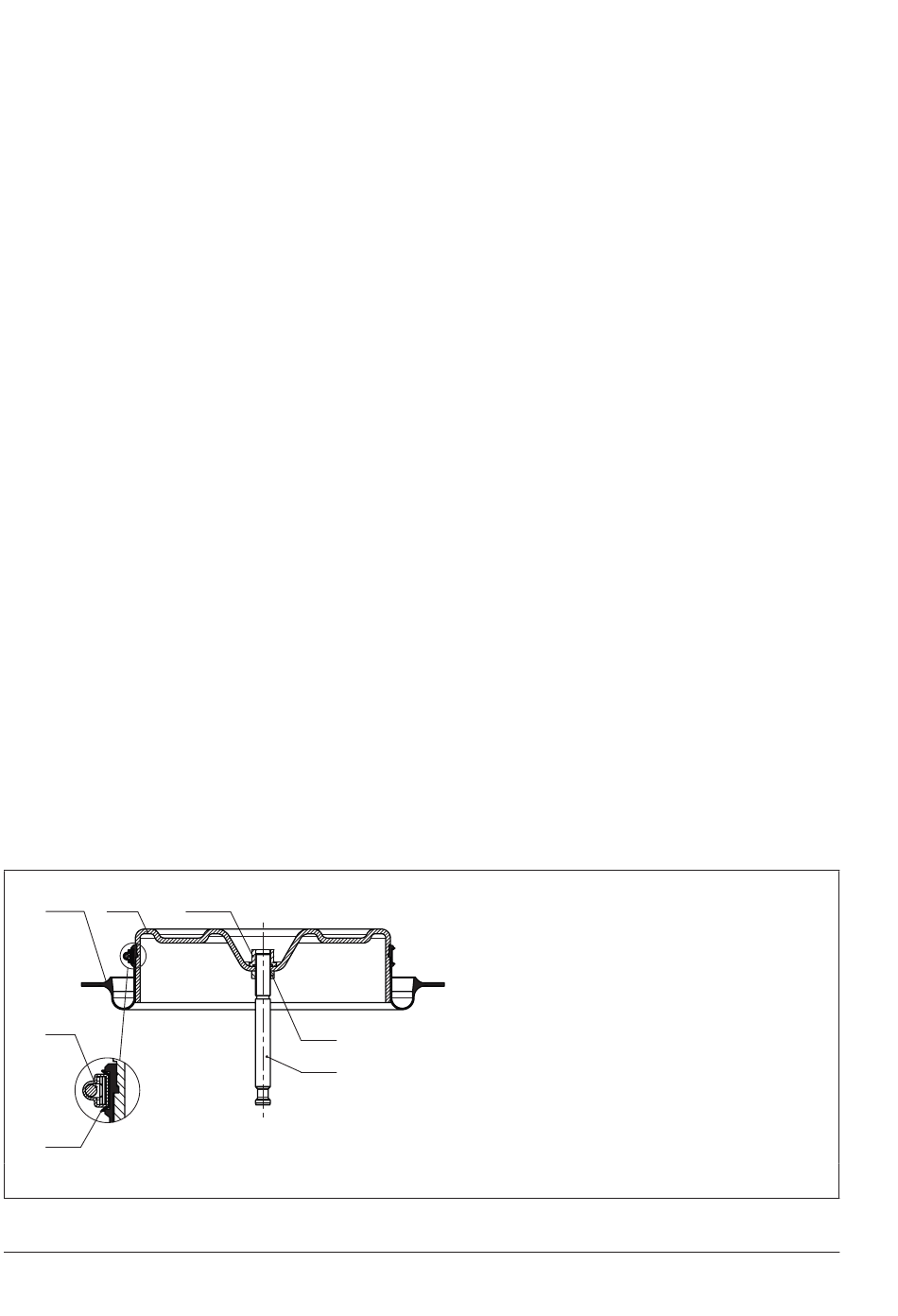

Bild 9-3: Anordnung der Bauteile für Wirkrichtung FE
9-6
A15
A9
A7
ten Werkzeug festziehen. Anzugsmo-
mente beachten.
350 und 700 cm²: An der Schraube des
Lochbandklemmen-Schlosses drehen, bis
nur noch ein Spalt von wenigen Millime-
tern zwischen Membran (A4) und Loch-
klemme (A6) bleibt.
Druckstück (A19) unter dem Lochband-
klemmen-Schloss platzieren und ausrich-
ten, (vgl. Bild 9-2).
Schraube am Schloss mit einem geeigne-
ten Werkzeug festziehen. Anzugsmo-
mente beachten.
9. Antriebsstange (A7) mit geeignetem
Schmiermittel bestreichen.
10. Oberen Deckel (A1) mit der Öffnung
nach oben in eine geeignete Spannvor-
richtung einspannen.
11. Membranteller-Baugruppe bestehend aus
Membranteller (A5), neuer Membran
(A4) und Antriebsstange (A7) mit der
Antriebsstange nach oben in den Deckel
(A1) einlegen.
A4 Membran
A5 Membranteller
A6 Lochbandklemme
A7 Antriebsstange
A9 Sechskantmutter
A15 Bundmutter
A19 Druckstück an Lochband-
klemme (A6)
