Instandhaltung und Umrüstung
a) Wirkrichtung FA
Vgl. Bild 9-1
1. Oberen Deckel (A1) abheben und Fe-
dern (A10) entnehmen.
2. Membranteller-Baugruppe bestehend aus
Membranteller (A5), Membran (A4) und
Antriebsstange (A7) aus dem unteren
Deckel (A2) ziehen.
3. Antriebsstange (A7) im unteren Bereich
fest in einen Schraubstock mit Schutzba-
cken einspannen. Sicherstellen, dass die
Antriebsstange nicht beschädigt wird.
4. 240 cm²: Schloss der Lochbandklemme
(A6) lösen. Lochbandklemme (A6) und
Membran (A4) vom Membranteller (A5)
nehmen.
350 und 700 cm²: Schloss der Loch-
bandklemme (A6) lösen. Druckstück
(A19), Lochbandklemme (A6) und Mem-
bran (A4) vom Membranteller (A5) neh-
men.
5. Neue Membran (A4) aufziehen. Sicher-
stellen, dass die Membran korrekt zum
A4 A5
A6
A19

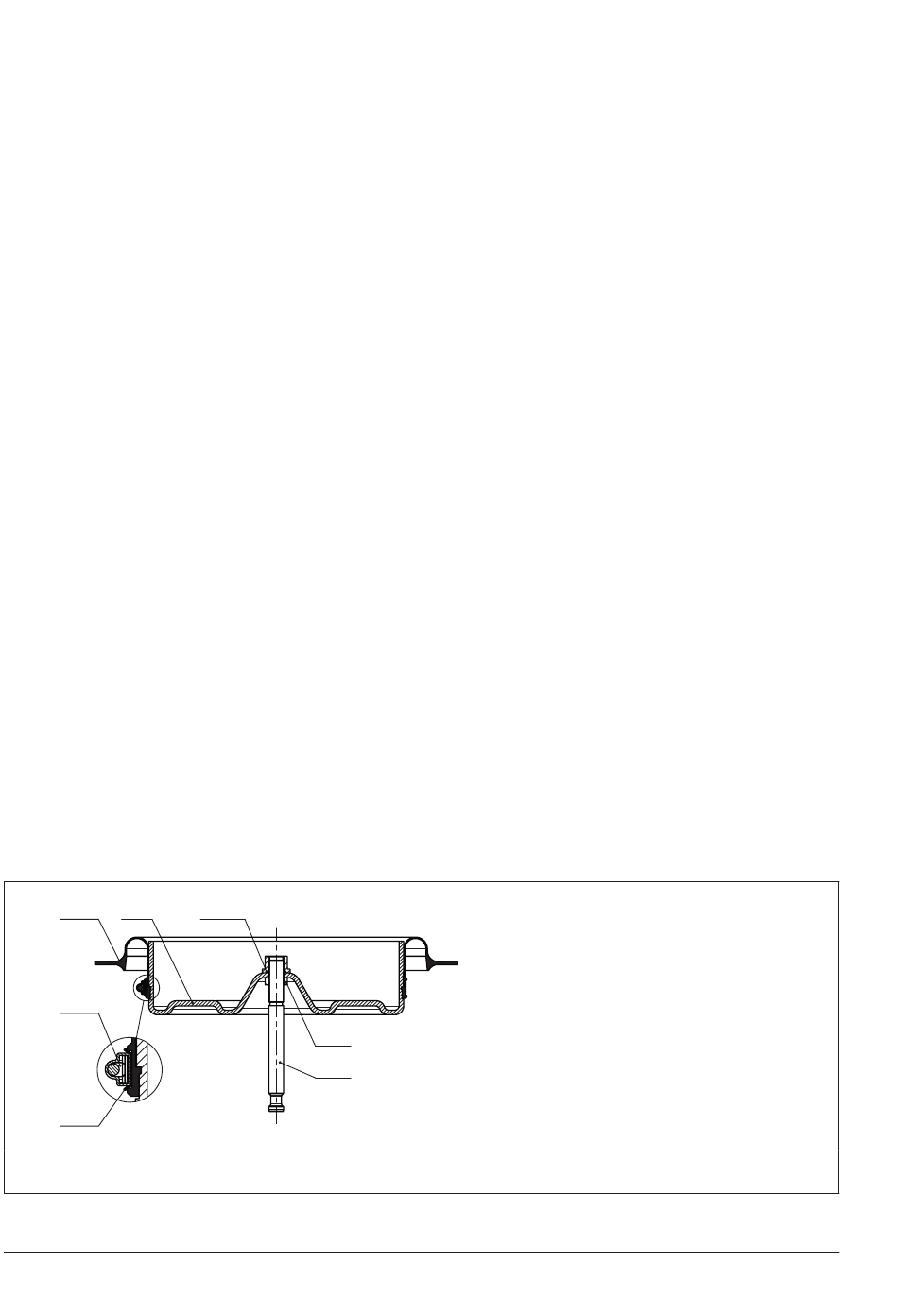

Bild 9-1: Anordnung der Bauteile für Wirkrichtung FA
9-4
A15
A9
A7
Membranteller ausgerichtet ist. Die ge-
dachte Linie zwischen zwei gegenüber-
liegenden Federzentrierungen im Mem-
branteller muss mittig zwischen zwei Be-
festigungslöchern der Membran ausge-
richtet werden (vgl. Bild 9-2).
6. Lochbandklemme (A6) gleichmäßig in
die vorgesehene Nut der Membran (A4)
einlegen.
7. 240 cm²: An der Schraube des Loch-
bandklemmen-Schlosses drehen, bis die
Lochbandklemme vollständig anliegt.
Schraube am Schloss mit einem geeigne-
ten Werkzeug festziehen. Anzugsmo-
mente beachten.
350 und 700 cm²: An der Schraube des
Lochbandklemmen-Schlosses drehen, bis
nur noch ein Spalt von wenigen Millime-
tern zwischen Membran (A4) und Loch-
klemme (A6) bleibt.
Druckstück (A19) unter dem Lochband-
klemmen-Schloss platzieren und ausrich-
ten, (vgl. Bild 9-2).
A4 Membran
A5 Membranteller
A6 Lochbandklemme
A7 Antriebsstange
A9 Sechskantmutter
A15 Bundmutter
A19 Druckstück an Lochband-
klemme (A6)
