Aufbau und Wirkungsweise
Die Federn können mehrfach ineinander ge-
steckt eingebaut sein.
Die Kupplungsschellen (A26/27) verbinden
die Antriebsstange (A7) des Antriebs mit der
Kegelstange eines Hubventils.
3.2 Typ 3277
Die Wirkungsweise entspricht der des
Typs 3271. Beim Typ 3277 ist die Antriebs-
ausführung mit einem zusätzlichen Joch am
unteren Deckel (A2) ausgestattet, vgl.
Bild 3-2. Das Joch dient dem Direktanbau
eines Stellungsreglers und/oder Grenzsig-
nalgebers. Der Vorteil ist der von äußeren
Einflüssen geschützte Hubabgriff innerhalb
des Jochs.
Details zum Anbau und zu den Zubehörtei-
len sind in den Einbau- und Bedienungsan-
A1
oberer Deckel
A2
unterer Deckel
A4
Membran
A5
Membranteller
A7
Antriebsstange
A8
Ringmutter
A10
Feder
A16
Entlüftung
A26/27
Kupplungsschelle
S
Stelldruckanschluss

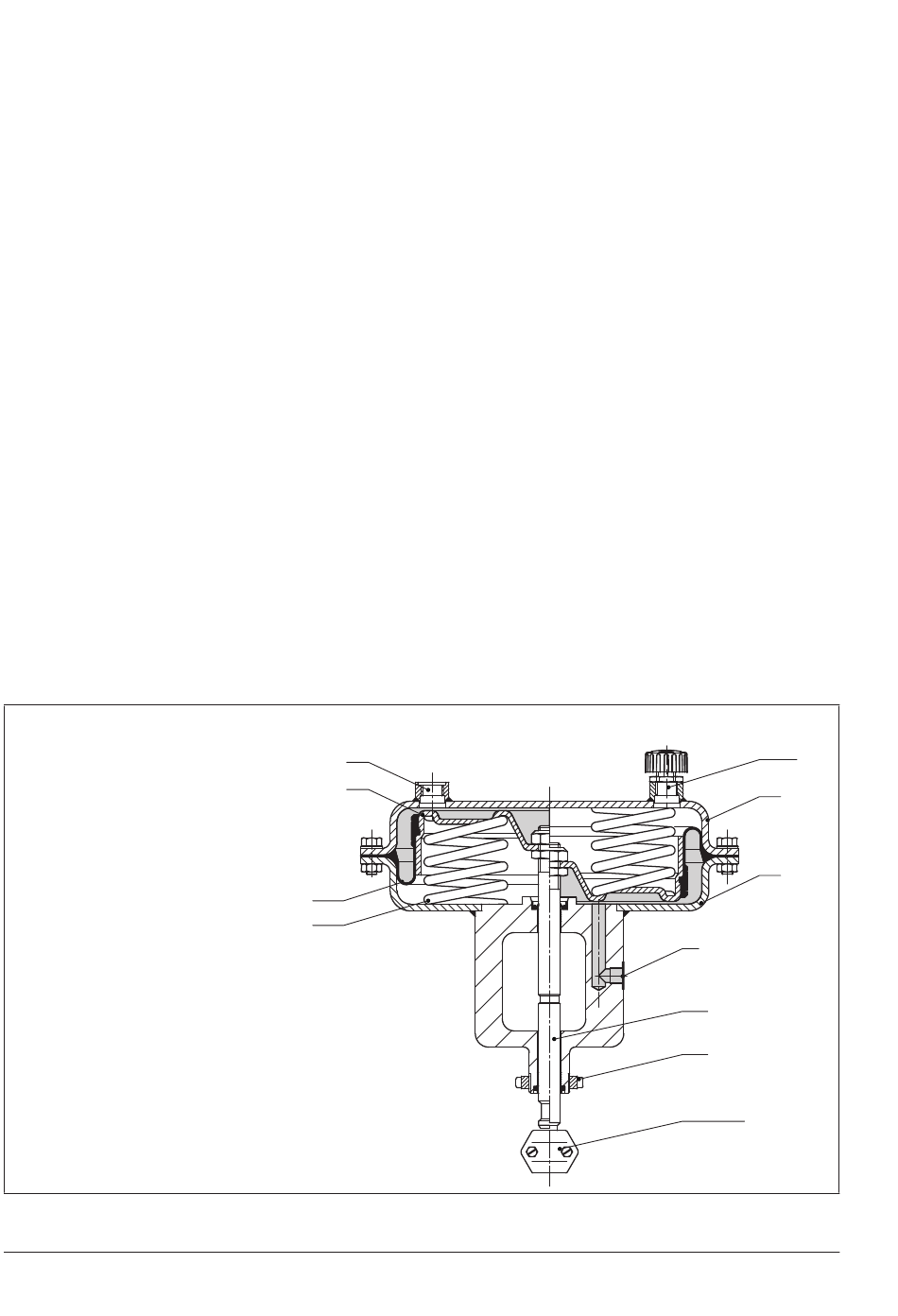

Bild 3-2: Pneumatischer Antrieb Typ 3277
3-2
leitungen der anzuschließenden Anbaugerä-
te enthalten.
3.3 Wirkrichtung
Die Wirkrichtung wird von der Anordnung
der Federn (A10) und des Membrantellers
(A5) bestimmt.
Bei Wirkrichtung der Federkraft Stange aus-
fahrend, im Folgenden „Wirkrichtung FA"
genannt, wird der Stelldruckanschluss am
unteren Deckel mit Druckluft beaufschlagt.
Bei Wirkrichtung der Federkraft Stange ein-
fahrend, im Folgenden „Wirkrichtung FE"
genannt, wird der Stelldruckanschluss am
oberen Deckel mit Druckluft beaufschlagt.
Die Wirkrichtung kann umgekehrt werden,
vgl. Kap. „Instandhaltung und Umrüstung".
Wirkrichtung FE
S
A5
A4
A10
Wirkrichtung FA
A16
A1
A2
S
A7
A8
A26/27
