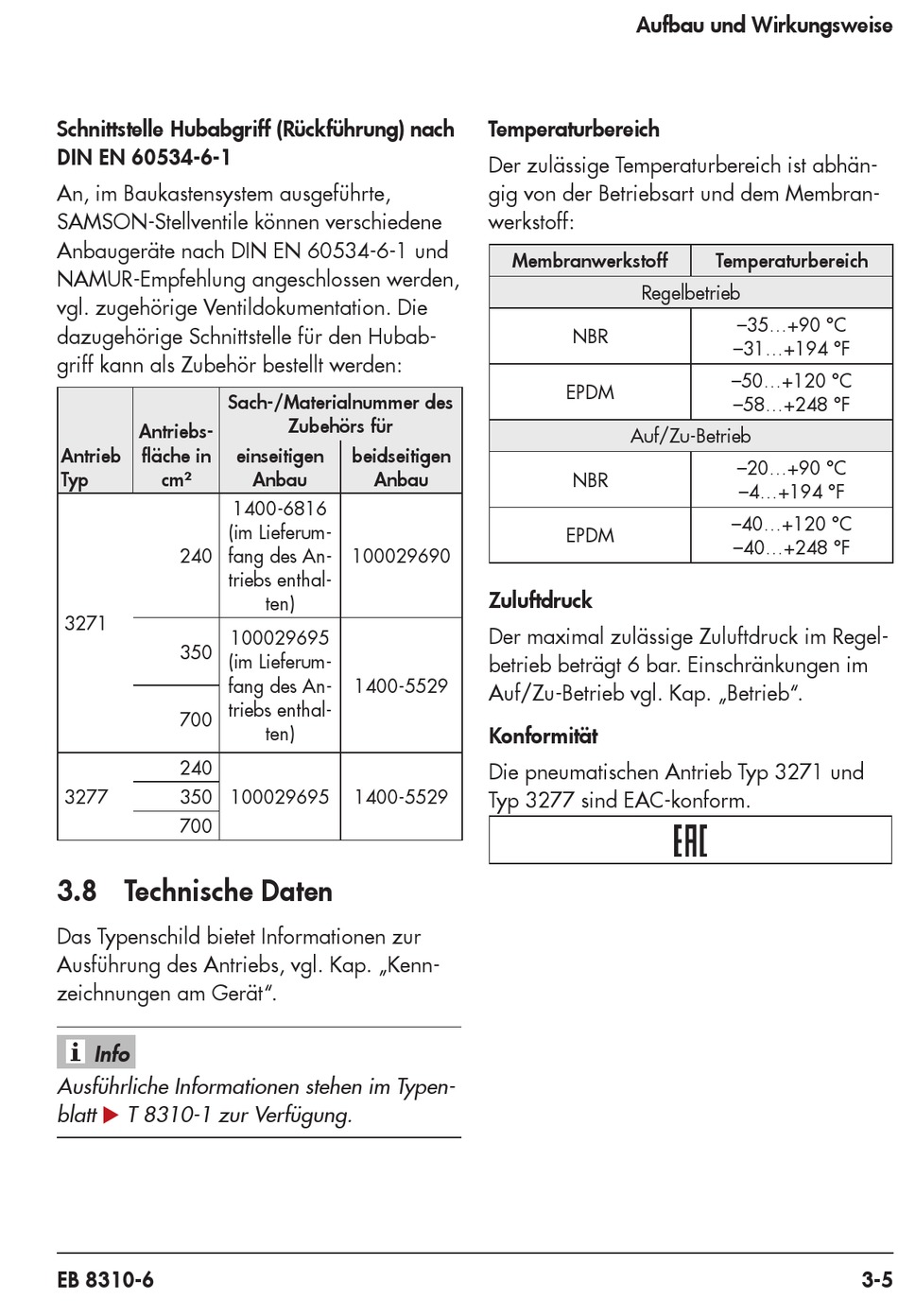

Technische Daten - Samson 3271 Einbau- Und Bedienungsanleitung

Schnittstelle Hubabgriff (Rückführung) nach
DIN EN 60534-6-1
An, im Baukastensystem ausgeführte,
SAMSON-Stellventile können verschiedene
Anbaugeräte nach DIN EN 60534-6-1 und
NAMUR-Empfehlung angeschlossen werden,
vgl. zugehörige Ventildokumentation. Die
dazugehörige Schnittstelle für den Hubab-
griff kann als Zubehör bestellt werden:
Antriebs-
Antrieb fläche in
Typ cm²
240
3271
350
700
240
3277 350
700

3.8 Technische Daten

Das Typenschild bietet Informationen zur
Ausführung des Antriebs, vgl. Kap. „Kenn-
zeichnungen am Gerät".
Info
Ausführliche Informationen stehen im Typen-
blatt u T 8310‑1 zur Verfügung.
EB 8310-6
Sach-/Materialnummer des
Zubehörs für
einseitigen beidseitigen
Anbau Anbau
1400-6816
(im Lieferum-
fang des An- 100029690
triebs enthal-
ten)
100029695
(im Lieferum-
fang des An- 1400-5529
triebs enthal-
ten)
100029695 1400-5529
Aufbau und Wirkungsweise
Temperaturbereich
Der zulässige Temperaturbereich ist abhän-
gig von der Betriebsart und dem Membran-
werkstoff:
Membranwerkstoff
Regelbetrieb
NBR
EPDM
Auf/Zu-Betrieb
NBR
EPDM
Zuluftdruck
Der maximal zulässige Zuluftdruck im Regel-
betrieb beträgt 6 bar. Einschränkungen im
Auf/Zu-Betrieb vgl. Kap. „Betrieb".
Konformität
Die pneumatischen Antrieb Typ 3271 und
Typ 3277 sind EAC-konform.
Temperaturbereich
–35...+90 °C
–31...+194 °F
–50...+120 °C
–58...+248 °F
–20...+90 °C
–4...+194 °F
–40...+120 °C
–40...+248 °F
