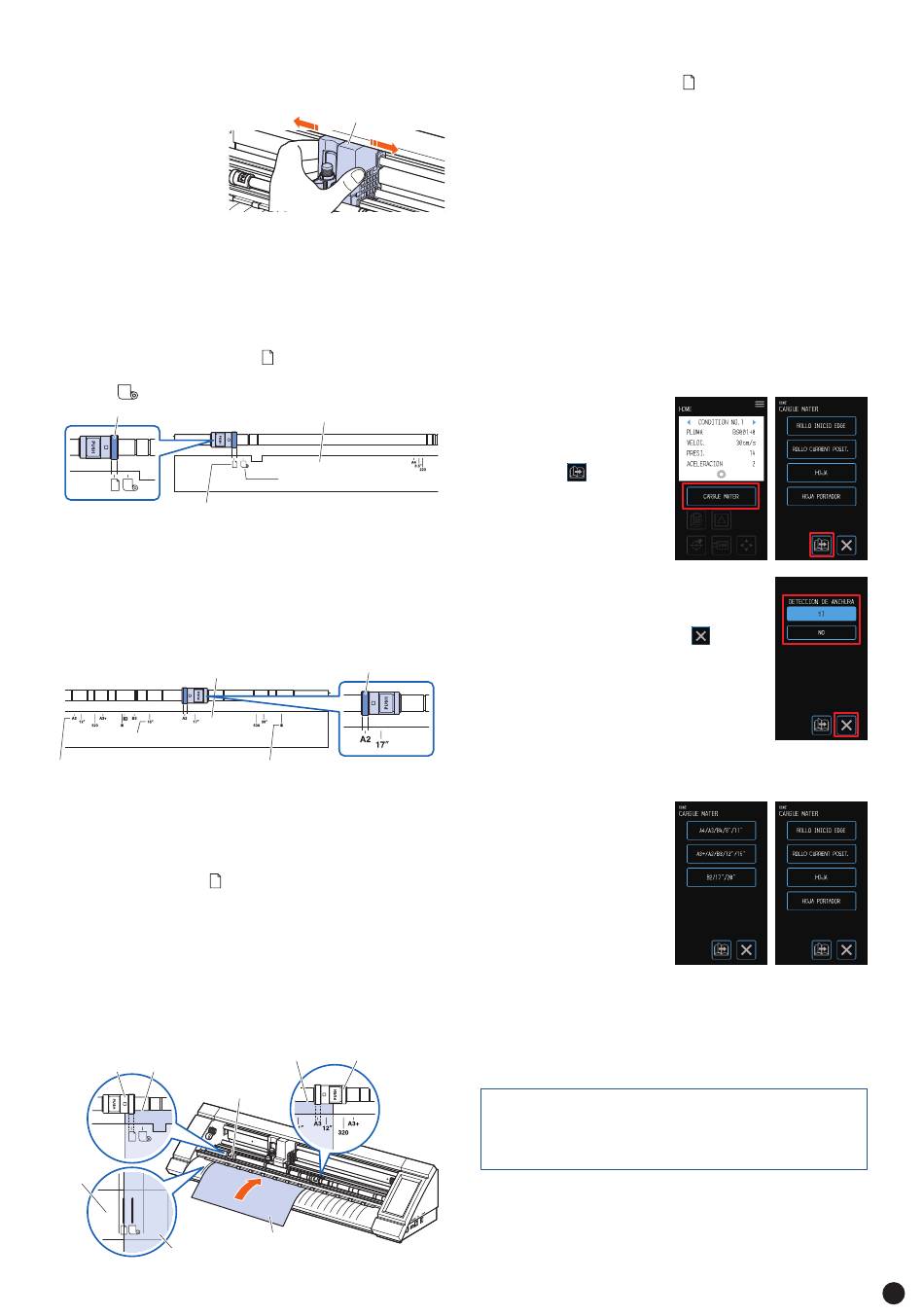

GRAPHTEC CE LITE-50 Installationshandbuch Seite 9

Si el carro de la herramienta obstruye la configuración los rodillos
de empuje, liberan las palancas de ajuste de material izquierda y
derecha y suavemente alejan el carro de la herramienta. Con
suavidad sostenga el carro
de la herramienta desde
ambos lados. Sostener esto
en una posición diferente o
mover con fuerza puede
causar daños.
Posiciones de la configuración de los rodillos de empuje
Posiciones de la configuración de los rodillos de
empuje izquierdos
Alinee la porción de presión del material del rodillo de empuje
con la posición de la guía de posicionamiento del rodillos de
empuje para configurar el rodillo de empuje en el lugar. Alinee el
rodillo de empuje con la posición "
hoja o la hoja del carro. Alinee el rodillo de empuje con la
posición " " al usar el material del rodillo.
Porción de presión de material
Material de hoja/Hoja portador
Posiciones de la configuración de los rodillos de
empuje derechos
Configure la "porción de presión de material" del rodillo de
empuje según la anchura del material. Alinee la porción de
presión de material con las marcas en la fila superior para
tamaños estandarizados (mm), la fila del medio para tamaños
estandarizados (pulgadas) y la fila inferior para tamaños no
estandarizados de la hoja portador.
Guía de posicionamiento del rodillo de empuje
Tamaños estandarizados (pulgada)
Tamaños estandarizados (mm)
Cargar el material de la hoja
1
.
Levante las palancas de ajuste de material y libere los
rodillos de empuje.
2
.
Posicione el rodillo de empuje sobre la izquierda en la
posición de la marca " ". Posicione el rodillo de empuje
sobre la derecha según la anchura del material de la hoja.
3
Baje las palancas de ajuste de material en ambos lados
.
para bloquear los rodillos de empuje.
4
. En la pantalla "HOME", toque en "CARGUE MATER" - "HOJA".
5
. Coloque uniformemente el borde del material de hoja
contra los rodillos de empuje. Pase el material de la hoja
debajo de la guía de posicionamiento del rodillo de empuje
y cárguelo de modo que quede paralelo a la guía frontal.
Borde del material de la hoja
Rodillo de empuje Borde del material de la hoja
Rodillo de empuje
Guía frontal
Material de la hoja
Configurar para quedar paralelo
Carro de herramienta
" al usar el material de la
Guía de posicionamiento del rodillo de empuje
Material de rodillo
Porción de presión de material
Tamaños no estandarizados/Hoja portador
Rodillo de empuje
Material de la hoja
6
. Alinee el borde izquierdo del material de la hoja con la
identificación " l " de la marca "
7
El ancho, el borde frontal y el borde posterior del medio
.
se escanean y se carga el material de la hoja. Si se
muestra un error, utilice el dispositivo siguiendo las
instrucciones en pantalla.
Configuración de la detección de anchura
de material
Hay determinados tipos de materiales, en particular con alta
transparencia, que no se pueden cargar correctamente debido
al error de detección del borde delantero, la anchura y la
posición del material. En un caso así, utilice una hoja portadora
o desactive la detección de anchura de material de acuerdo con
los siguientes procedimientos. Retire el material antes de
configurar la detección de anchura de material. No se puede
configurar correctamente cuando el material está cargado.
1
.
Presione "CARGUE
MATER" en la pantalla
"HOME".
2
.
Presione " (Página)"
para visualizar la pantalla
"DETECCION DE
ANCHURA".
3
.
Seleccione "NO" para desactivar la
detección de anchura de material.
Seleccione "SÍ" para activar la detección de
anchura de material. Presione "
al finalizar la configuración.
4
.
Según la configuración, la visualización en la pantalla
"CARGUE MATER" en la pantalla "HOME" cambiará.
•
Cuando se configure
"NO", seleccione el
tamaño del material.
El tamaño del material se
tratará como "A3" si se ha
seleccionado
"A4/A3/B4/8"/11"".
El tamaño del material se
tratará como "A2" si se ha
seleccionado
"A3+/A2/B3/12"/15"".
El tamaño del material se
tratará como "20"" si se ha seleccionado "B2/17"/20"".
•
Cuando se configure "SI", seleccione la forma del
material.
Cuando se configura en "NO", no corte los datos que
PRECAUCIÓN
exceden el tamaño definido para el material. El
dispositivo corta el exterior del material, por lo que la
pluma cortadora y la alfombrilla de corte se pueden
dañar.
" en la guía frontal.
(Salir)"
Cuando se Cuando se
selecciona "NO" selecciona "SÍ"
7
