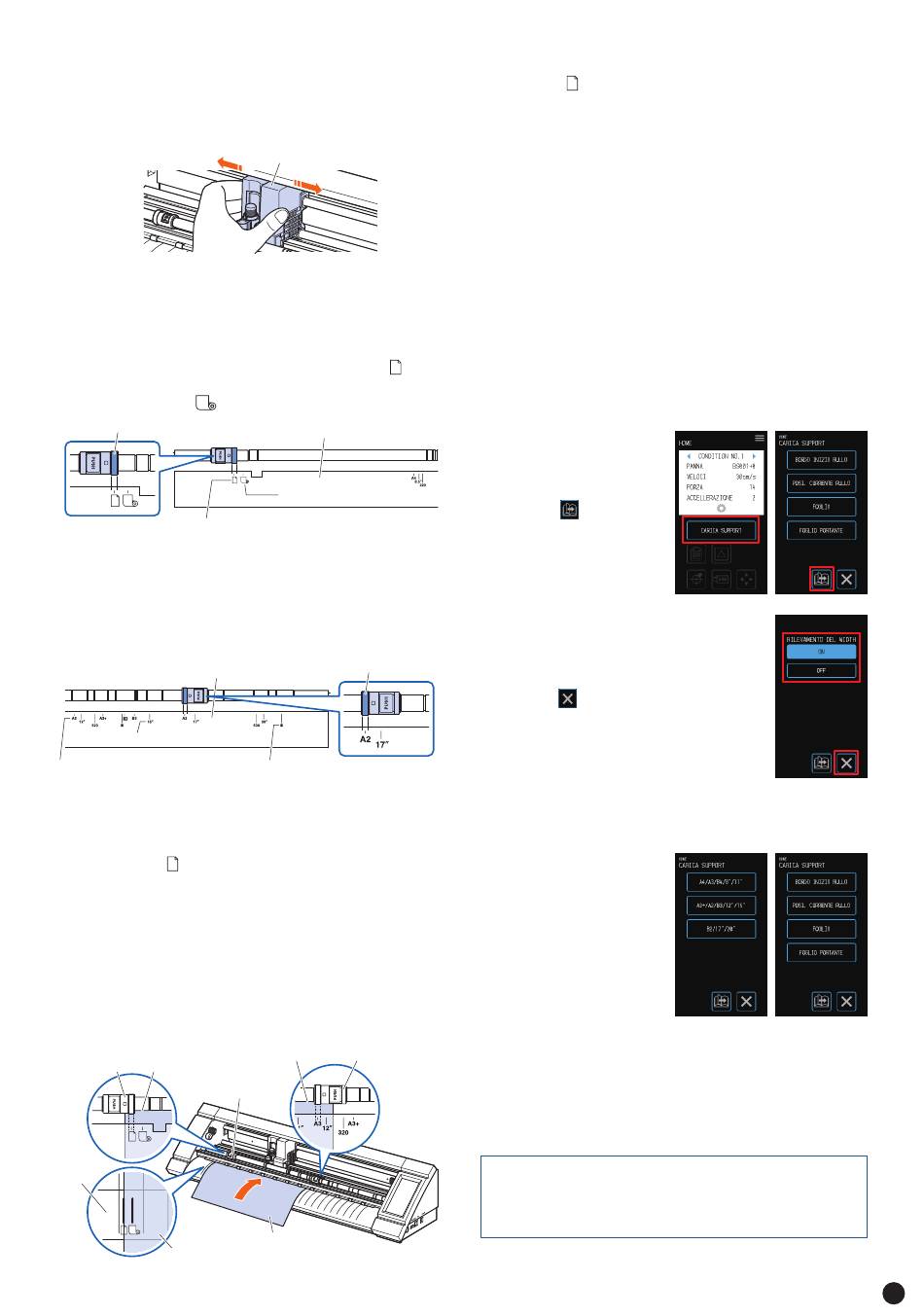

Se il carrello utensile ostruisce la regolazione dei rulli a spinta,
rilasciare le leve destra e sinistra di regolazione dei supporti
media e allontanare lentamente il carrello utensile. Reggere
delicatamente il carrello su entrambi i lati. Afferrarlo in modo
diverso o spostarlo energicamente può danneggiare l'unità.
Posizioni di regolazione del rullo a spinta
Posizioni di regolazione del rullo a spinta di sinistra
Allineare la "porzione di pressione supporti" del rullo a spinta con
la posizione della guida di posizionamento del rullo per fissare il
rullo in posizione. Allineare il rullo a spinta alla posizione " "
quando si utilizzano fogli singoli o il foglio portante. Allineare il rullo
a spinta alla posizione " " quando si utilizzano supporti in rotoli.
Porzione di pressione supporti
Fogli singoli/Foglio Portante
Posizioni di regolazione del rullo a spinta di destra
Impostare la "porzione di pressione supporti" del rullo a spinta in
base alla larghezza dei supporti media. Allineare la porzione di
pressione supporti ai contrassegni sulla riga superiore per i
formati standard (mm), sulla riga centrale per i formati standard
(pollici) e sulla riga inferiore per i formati non standard o per il
foglio portante.
Guida posizionamento rullo a spinta
Formati Standard (pollici)
Formati Standard (mm)
Caricamento dei fogli singoli
1
.
Sollevare le leve di regolazione supporti e rilasciare i rulli a spinta.
2
. Impostare il rullo a spinta sinistro nella posizione del
contrassegno " ". Impostare il rullo a spinta destro in base
alla larghezza del foglio.
3
. Abbassare le leve di regolazione supporti su entrambi i lati
per bloccare i rulli a spinta.
4
. Nella schermata "HOME", toccare "CARICA SUPPORT" -
"FOGLIO".
5
. Posizionare in maniera uniforme il bordo del foglio contro i
rulli a spinta. Far passare il foglio sotto la guida di
posizionamento del rullo a spinta e caricarlo in modo che
sia parallelo con la guida anteriore.
Rullo a spinta Bordo del foglio
Guida frontale
Foglio
Impostato parallelo
Carrello utensile
Guida posizionamento rullo a spinta
Supporti in rotoli
Porzione di pressione supporti
Formati Non Standard/Foglio Portante
Bordo del foglio Rullo a spinta
Rullo a spinta
Foglio
6
. Allineare il bordo sinistro del foglio con il contrassegno " I "
del segno " " sulla guida frontale.
7
L'ampiezza, il bordo anteriore e il bordo posteriore del
.
supporto vengono scansionati e il foglio viene caricato. Se
viene visualizzato un errore, utilizzare il dispositivo
seguendo le istruzioni sullo schermo.
Impostazione del rilevamento della
larghezza del supporto
A seconda del tipo di supporto (specialmente con elevata
trasparenza), è possibile che il supporto non possa essere
impostato correttamente a causa dell'errore di rilevamento
per il bordo anteriore / la larghezza / la posizione del
supporto. In tal caso, utilizzare un foglio portante o
disattivare il rilevamento della larghezza del supporto in base
alle procedure seguenti. Rimuovere il supporto prima di
impostare il rilevamento della larghezza del supporto.
Quando il supporto è caricato, non è possibile eseguire
correttamente l'impostazione.
1
.
Toccare "CARICA
SUPPORT" sulla
schermata "HOME".
2
.
Toccare " (Pagina)"
per visualizzare la
schermata
"RILEVAMENTO DEL
WIDTH".
3
. Selezionare "OFF" per disattivare il
rilevamento della larghezza del supporto.
Selezionare "ON" per attivare il
rilevamento della larghezza del supporto.
Toccare " (Esci)" quando
l'impostazione è completata.
4
.
A seconda dell'impostazione, la visualizzazione della
schermata "CARICA SUPPORT" sulla schermata "HOME"
cambierà.
•
Se impostato su "OFF",
selezionare il formato del
supporto.
Il formato del supporto
viene considerato come
supporto in rotoli "A3" se
è selezionato
"A4/A3/B4/8"/11"".
Il formato del supporto
viene considerato come
supporto in rotoli "A2" se
è selezionato "A3+/A2/B3/12"/15"".
Il formato del supporto viene considerato come supporto
in rotoli "20" se è selezionato "B2/17"/20"".
•
Se impostato su "ON", selezionare la forma del supporto.
Quando lo si imposta su "OFF", non tagliare i dati che
AVVERTENZA
superano il formato del supporto impostato. Il
dispositivo taglia la parte esterna del supporto, e in
questo modo la penna di taglio e la base di taglio
possono essere danneggiati.
Quando è Quando è
selezionato "OFF" selezionato "ON"
