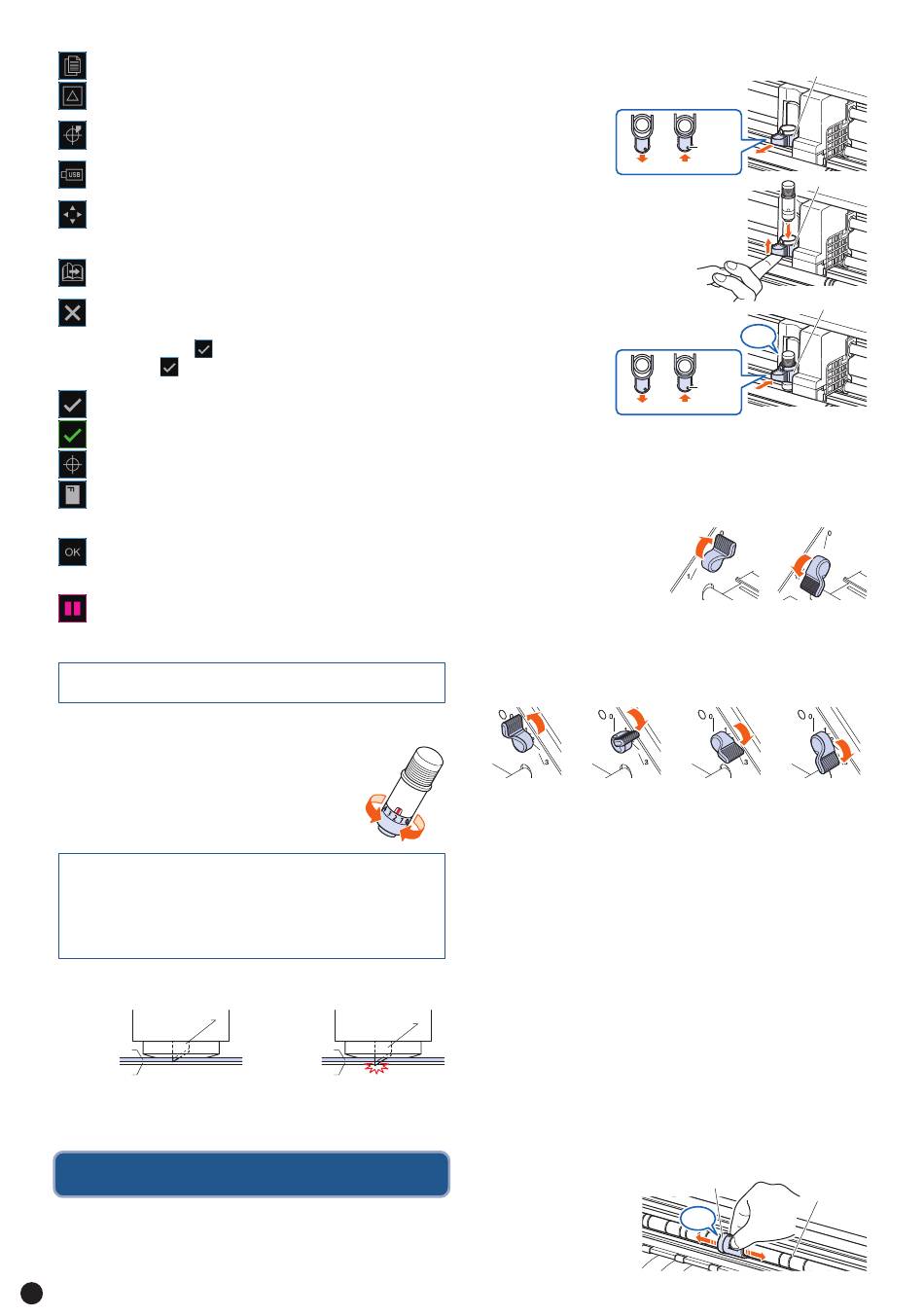

Botón "COPIA": Se utiliza para pasar al modo de copia.
Botón "TEST CORTE":
Se utiliza para pasar a la pantalla de prueba de corte.
Botón "HOME": Se utiliza para mover el carro de la
herramienta al punto de inicio.
Botón "USB": Se utiliza para pasar al menú para cortar
desde una memoria USB.
Teclas de posición: Se utilizan para pasar a la pantalla
Otros botones
Botón "Page": Se utiliza para pasar a la siguiente
página en el mismo nivel.
Botón "Exit":
Se utiliza para salir de la pantalla actual. Cuando se
toca antes de
muestra (confirmar), se saldrá de la pantalla sin
configurar el elemento.
Botón "Confirm": Se utiliza para confirmar la configuración.
Botón "Execute": Se utiliza para ejecutar configuraciones.
Botón "Origin": Se utilizado para configurar el origen del marco.
Botón "Cutting Area":
Se utiliza para mostrar el área de corte del material
que se haya cargado.
Botón "BIEN":
Se utiliza para confirmar la posición de la herramienta
desplazada con las teclas de posición.
Botón "Stop": Detiene la operación de corte.
Preparación para el Cutter Pen
Tenga cuidado al manipular la hoja del cutter para evitar
PRECAUCIÓN
cortarse las manos, etc.
La profundidad de la hoja se ajusta girando la punta del cutter
pen. Alinee el número con la línea roja para ajustar la
profundidad de la hoja. Alinear un número más
grande con la línea aumentará la profundidad de
la hoja. La profundidad de la hoja se cambia en
aproximadamente 0,1 mm para cada número.
La profundidad de la hoja puede ajustar hasta
un máximo de aproximadamente 1 mm.
No gire la cubierta en el sentido de las agujas del reloj
PRECAUCIÓN
(hacia 10) desde el estado en donde la punta de la hoja
no sobresale (en 0). De manera similar, no gire la cubierta
en sentido contrario a las agujas del reloj (hacia 0) desde
el estado en donde la punta de la hoja sobresale por 1
mm (en 10). Hacer cualquiera de estas acciones puede
dañar el cutter pen.
Referencia y precauciones respecto del ajuste de
la profundidad de la hoja
BIEN
Hoja del cuchilla
Hoja de vinilo
Apoyo
Ajuste la profundidad de la hoja de modo que no penetre el
respaldo. Asegúrese de usar una hoja portador al troquelar.
MANUAL DE OPERACIÓN
Esta sección describe los procedimientos de corte del material
de hoja. Para más detalles de la operación, consulte el Manual
de instrucciones.
6
de teclas de posición.
(confirmar) en un pantalla donde se
MAL
Hoja del cuchilla
Hoja de vinilo
Apoyo
Ajuste de la pluma cortadora
1
.
Tire de la palanca de bloqueo para
abrir el seguro.
Desbloquear
2
.
Coloque el cutter pen en el soporte de
la herramienta mientras losostiene.
3
.
Empuje la palanca de bloqueo hasta
oír un clic para soportar la pluma de
corte. Confirme
que el indicador
de bloqueo pase
a estar blanco.
Desbloquear
Configurar las palancas de ajuste
Para más detalles de la operación, consulte el Manual de
instrucciones.
Configuración de la palanca de ajuste de material - Izquierda
Posicionar la palanca de
ajuste de material - Izquierda
en la posición de bloqueo
para sostener el material con
el rodillo de empuje izquierdo.
Configuración de la palanca de ajuste de material - Derecha
Hay tres posiciones de bloqueo para la palanca de ajuste de
material - derecha. La posición de bloqueo depende de la
anchura del material. Coloque la palanca de ajuste de
material (1,2,3) derecha a la posición correcta.
Bloquear 1
Liberar
Anchura del material y posición de bloqueo
Bloqueo 1: A4 / 8,5" / 220mm / B4 / 11" / A3
Bloqueo 2: 12" / 320mm / A3+ / HOJA PORTADORA / B3 / 15" / A2
Bloqueo 3: 17" / 500mm / 20"
Configurar los rodillos de empuje
Ajuste las posiciones de los rodillos de empuje izquierdo y
derecho para adaptarse a la anchura del material. Configure los
rodillos de empuje en ambos bordes del material.
Movimiento de los rodillos de empuje
Para mover los rodillos de empuje, eleve las palancas de
ajuste del material y suelte los rodillos de empuje. Apriete la
parte que dice "PUSH" con los dedos y, luego, mueva el
rodillo de empuje hacia la derecha y la izquierda mientras
presiona la parte que dice "PUSH". Si el "PUSH" está en una
posición que es difícil de presionar, gire el rodillo para que
pueda presionarlo fácilmente.
Cuando el rodillo de empuje alcance la posición deseada,
suelte la parte que dice "PUSH" y colóquela en la posición
donde haga "clic" en la muesca de alineación. Una vez
ajustado el rodillo de empuje, muévalo apenas hacia la
derecha y la izquierda
sin presionar la parte
que dice "PUSH" para
verificar que esté
asentado en la muesca
de alineación.
Palanca de bloqueo
Indicador
de bloqueo
Bloquear
Palanca de bloqueo
Palanca de bloqueo
Hacer
clic
Indicador
de bloqueo
Bloquear
Liberar
Bloquear
Bloquear 2
Rodillo de empuje
Posicionami
Ranura
Hacer
clic
Bloquear 3
