Manual De Operação - GRAPHTEC CE LITE-50 Installationshandbuch

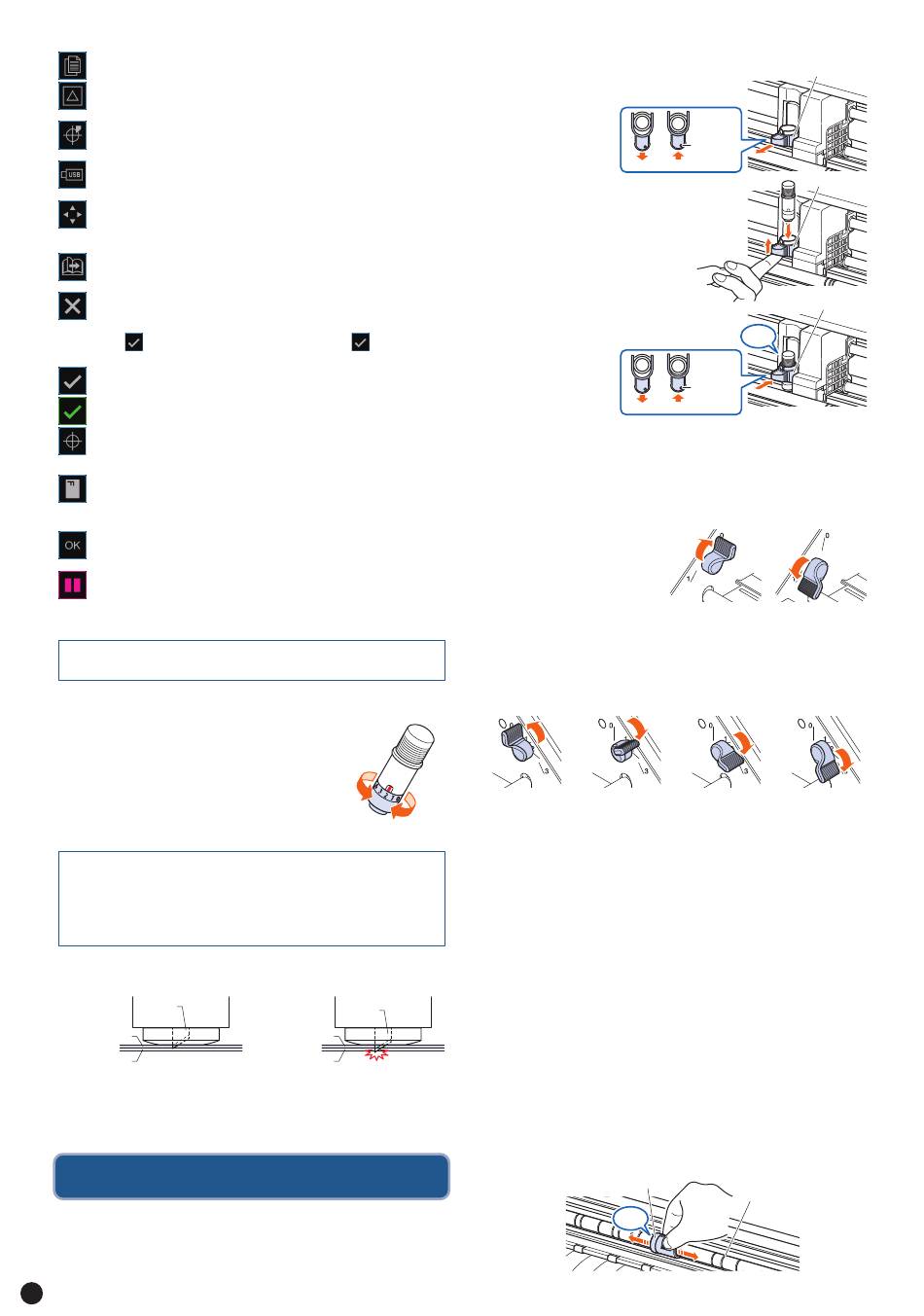

Botão "COPIA": Usado para ir até o modo de cópia.
Botão "TESTE DE CORTE":
Usado para ir até a tela de teste de corte.
Botão "HOME": Usado para mover o transporte da
ferramenta até o ponto inicial.
Botão "USB": Usado para ir até o menu para corte a
partir de uma memória USB.
Posição: Usado para ir até a tela de posição.
Outros botões
Botão "Página": Usado para ir até a próxima página no
mesmo nível de camada.
Botão "Sair":
Usado para sair da tela atual. Quando tocado antes
de (Confirmar) em uma tela em que
estiver exibido, a tela é fechada sem definir o item.
Botão "Confirmar": Usado para confirmar definições.
Botão "Executar": Usado para executar definições.
Botão "Origem": Usado para configurar a origem da
plotagem.
Botão "Área de corte":
Usado para exibir a área de corte do material que foi
inserido.
Botão "OK": Usado para confirmar a posição da
ferramenta movida com as teclas de posição.
Botão "Parar": Interrompe a operação de corte.
Preparação da caneta de corte
Tenha cuidado ao manusear a lâmina do cortador para
CUIDADO
evitar cortes nas mãos, etc.
A profundidade da lâmina é ajustada girando-se a ponta da
caneta de corte.
Alinhe o número com a linha vermelha para
ajustar a profundidade da lâmina. O alinhamento
de um número maior com a linha aumenta a
profundidade da lâmina. A profundidade da
lâmina é alterada em aproximadamente 0,1 mm
para cada número. A profundidade da lâmina
pode ser ajustada a um máximo de aproximadamente 1 mm.
Não gire a capa no sentido horário (em direção ao 10) do
CUIDADO
estado em que a ponta da lâmina não está sobressalente (em
0). Da mesma forma, não gire mais a tampa no sentido
anti-horário (em direção ao 0) além do estado em que a ponta
da lâmina está sobressalente em 1 mm (no 10). Qualquer uma
dessas ações pode danificar a caneta de corte.
Referência e precauções sobre o ajuste da
profundidade da lâmina
OK
Lâmina
de corte
Folha de vinil
Apoio
Ajuste a profundidade da lâmina de modo que não penetre
no apoio. Certifique-se de usar uma folha de suporte ao
cortar com um molde.
MANUAL DE OPERAÇÃO
Esta seção descreve os procedimentos de corte da mídia de
folha. Para obter informações sobre a operação consulte o
Manual de instruções.
10
(Confirmar)
NG
Lâmina
de corte
Folha de vinil
Apoio
Configuração da caneta de corte
1
. Pull the locking lever to open the
lock.
Destravar
2
. Insira a caneta de corte no suporte
da ferramenta segurando-o.
3
. Pressione a alavanca de travamento
até ouvir um clique para fixar a
caneta de corte.
Confirme se o
indicador de
travamento ficou
Destravar
branco.
Regulagem das alavancas de ajuste da mídia
Para obter informações sobre a operação consulte o Manual de
instruções.
Regulagem da alavanca de ajuste da mídia - Esquerda
Regule a alavanca de ajuste
da mídia - esquerda
até a posição de travamento
para segurar a mídia com o
roleto esquerdo.
Regulagem da alavanca de ajuste da mídia - Direita
Existem três posições de travamento da alavanca de ajuste
de mídia - direita. A posição de travamento depende da
largura da mídia. Coloque a alavanca de ajuste de mídia
(1,2,3) - diretamente na posição correta.
Travar 1
Liberar
Largura da mídia e posição de travamento
Trava 1: A4 / 8,5" / 220mm / B4 / 11" / A3
Trava 2: 12" / 320mm / A3+ / FOLHA PORTADORA / B3 / 15" / A2
Trava 3: 17" / 500mm / 20"
Ajuste dos roletos
Ajuste as posições dos roletos esquerdo e direito com a largura da
mídia. Ajuste os roletos posicionados nas duas bordas da mídia.
Movimentação dos roletes
Para mover os roletes, levante as alavancas de ajuste de
material e solte os roletes. Pressione o botão "PUSH" com
os dedos e depois desloque o rolete para a esquerda e
direita pressionando o botão "PUSH" ao mesmo tempo. Se
"PUSH" estiver em uma posição difícil de pressionar, gire o
rolete para que possa ser pressionado facilmente.
Quando o rolete estiver na posição desejada, solte o botão
"PUSH" e coloque-o na posição onde faz um "clique" na
canaleta de posicionamento. Após ajustar o rolete, desloque-o
ligeiramente para a esquerda e direita sem pressionar o botão
"PUSH" para verificar se ele se encaixa na canaleta de
posicionamento.
Roleto
Clique
Alavanca de travamento
Indicador de
travamento
Travar
Alavanca de travamento
Alavanca de travamento
Clique
Indicador de
travamento
Travar
Liberar
Travar
Travar 2
Canaleta
Travar 3
