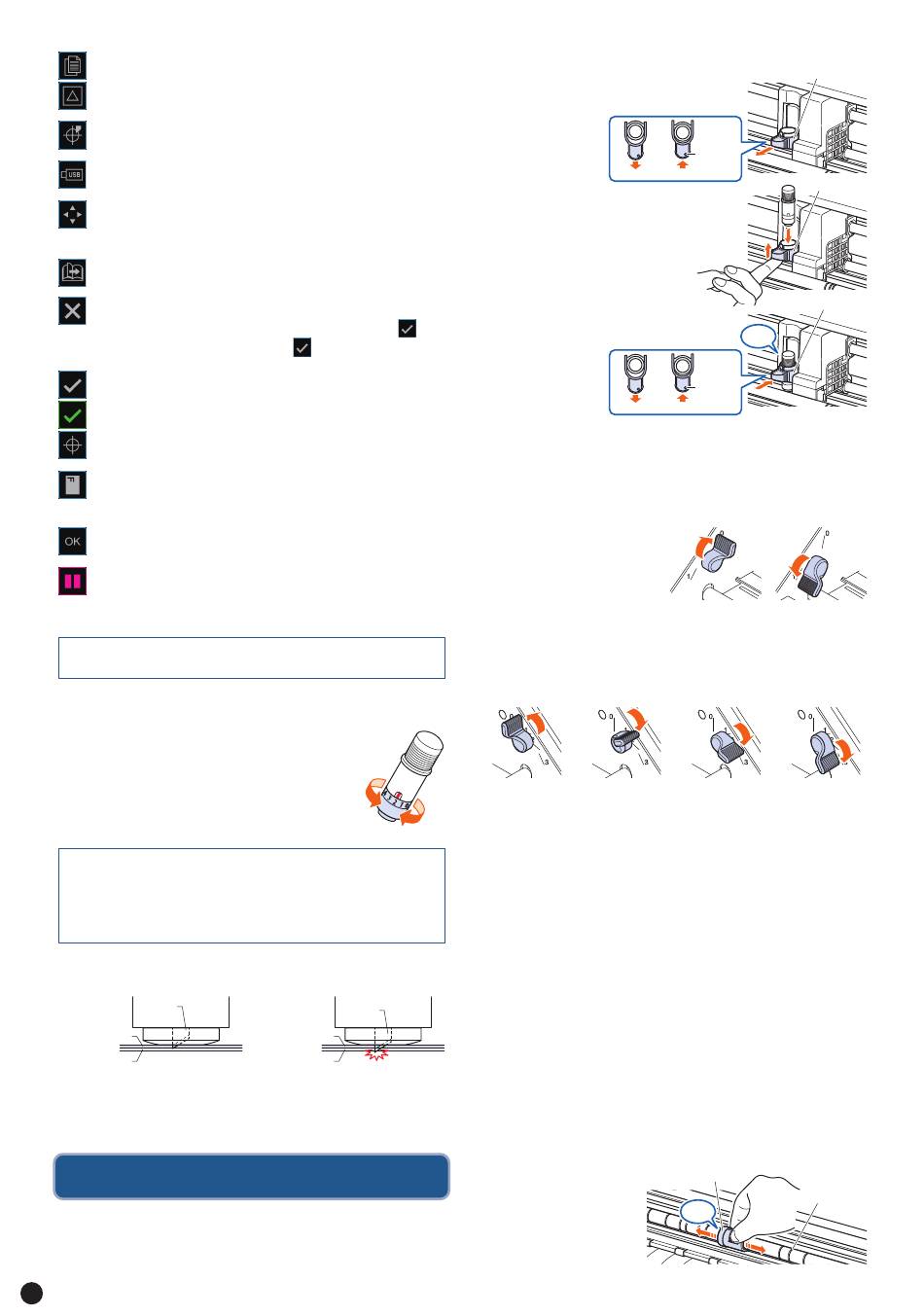

GRAPHTEC CE LITE-50 Installationshandbuch Seite 16

Bouton « COPIE » : sert à basculer vers le mode copie.
Bouton « TEST DECOUPE » :
sert à basculer vers l'écran d'essai de coupe.
Bouton « HOME » : sert à déplacer le chariot porte-outil
Bouton « USB » : sert à basculer vers le menu pour la
Ouche de position : sert à basculer vers l'écran de
Autres boutons
Bouton « Page » : sert à basculer vers la page suivante
Bouton « Quitter » :
sert à quitter l'écran courant. Si pressé avant la
(Confirmer) sur un écran où la
vous quittez l'écran sans procéder au paramétrage.
Bouton « Confirmer » : sert à confirmer des paramètres.
Bouton « Exécuter » : sert à exécuter des paramétrages.
Bouton « Origine » : Permet de configurer l'origine du
Bouton « Zone de découpe » :
sert à afficher la zone de découpe du support ayant
été chargé.
Bouton « OK » : sert à confirmer la position de l'outil
déplacé à l'aide des touches de position.
Bouton « Stop » : arrête l'opération de découpe.
Préparation du cutter de précision
Manipulez avec prudence la lame du cutter pour éviter de
MISE EN
vous couper les mains, etc.
GARDE
La profondeur de la lame est réglable par pivotement de la
pointe du cutter de précision. Alignez le numéro avec la ligne
rouge afin d'ajuster la profondeur de la lame.
Le fait d'aligner un plus grand nombre sur la
ligne augmentera la profondeur de la lame. La
profondeur de la lame est modifiée d'environ
0,1 mm pour chaque numéro. La profondeur
de la lame est en mesure de s'adapter à un
maximum d'environ 1 mm.
Ne pas tourner le capuchon dans le sens horaire (vers 10)
MISE EN
depuis la position où la pointe de la lame n'est pas en saillie
GARDE
(à 0). De même, ne pas tourner davantage le capuchon dans
le sens antihoraire (vers 0) au-delà de la position où la pointe
de la lame est en saillie de 1 mm (à 10). L'une de ces
manipulations pourrait endommager le cutter de précision.
Référence et précautions à prendre concernant
l'ajustement de la profondeur de la lame
OUI
Lame de
cutter
Feuille en vinyle
Dispositif de soutien
Ajustez la profondeur de la lame de sorte qu'elle ne pénètre
pas dans le dispositif de soutien. N'oubliez pas d'utiliser une
feuille de support lors de tout découpage à l'emporte-pièce.
GUIDE D'UTILISATION
Cette section expose les procédures de découpe du support en
feuille. Pour les détails de l'opération, veuillez vous reporter au
Mode d'emploi.
14
au point d'accueil.
découpe à partir d'une clé USB.
touche de position.
sur le même niveau.
(Confirmer) s'affiche,
traçage.
NON
Lame de
cutter
Feuille en vinyle
Dispositif de soutien
Paramétrage du cutter de précision
1
.
Tirez le levier de verrouillage pour
ouvrir le verrou.
Déverrouiller
2
. Introduisez le cutter de précision dans
le porte-outil tout en le tenant.
3
.
Poussez le levier de verrouillage
jusqu'au déclic indiquant le blocage du
cutter de
précision. Vérifiez
que le témoin de
verrouillage a viré
Déverrouiller
au blanc.
Mise en place des leviers de fixation du support
Pour les détails de l'opération, veuillez vous reporter au Mode
d'emploi.
Mise en place du levier de fixation du support de gauche
Placez le levier de fixation du
support (gauche) sur la
position de verrouillage pour
maintenir le support avec le
rouleau poussoir de gauche.
Mise en place du levier de fixation du support (droite)
Il y a trois positions de verrouillage pour le levier de fixation
du support (droite). La position de verrouillage dépend de la
largeur du support. Placez le levier de fixation du support de
droite (1, 2, 3) sur la bonne position.
Verrou 1
Dégager
Largeur du support et position de verrouillage
Verrou 1: A4 / 8,5" / 220 mm / B4 / 11" / A3
Verrou 2: 12" / 320 mm / A3+ / FEUILLE PORTEUSE / B3 / 15" / A2
Verrou 3: 17" / 500 mm / 20"
Placement des rouleaux poussoirs
Ajustez les positions des rouleaux poussoirs de gauche et de
droite en fonction de la largeur du support. Placez les rouleaux
poussoirs sur les bords du support.
Déplacement des galets poussoirs
Pour déplacer les galets poussoirs, soulevez les leviers de
fixation du support, puis dégagez les galets poussoirs.
Appuyez sur la partie « PUSH » à l'aide de vos doigts, puis
déplacez les galets poussoirs gauche et droit tout en
appuyant sur la partie « PUSH ». S'il est difficile d'appuyer
sur « PUSH », faites tourner le galet de sorte qu'il puisse
être facilement enfoncé.
Lorsque le galet poussoir atteint la position souhaitée,
dégagez la partie « PUSH », puis déplacez-la jusqu'à ce
qu'elle se « clipse » dans la rainure de positionnement. Après
avoir positionné le galet poussoir, déplacez-le sur la gauche
et sur la droite sans
appuyer sur la partie «
PUSH » pour vérifier qu'il
s'insère convenablement
dans la rainure de
positionnement.
Levier de verrouillage
Témoin de
verrouillage
Verrouiller
Levier de verrouillage
Levier de verrouillage
Cliquer
Témoin de
verrouillage
Verrouiller
Dégager
Verrouiller
Verrou 2
Rouleau poussoir
Positionnement
Rainure
Cliquer
Verrou 3
