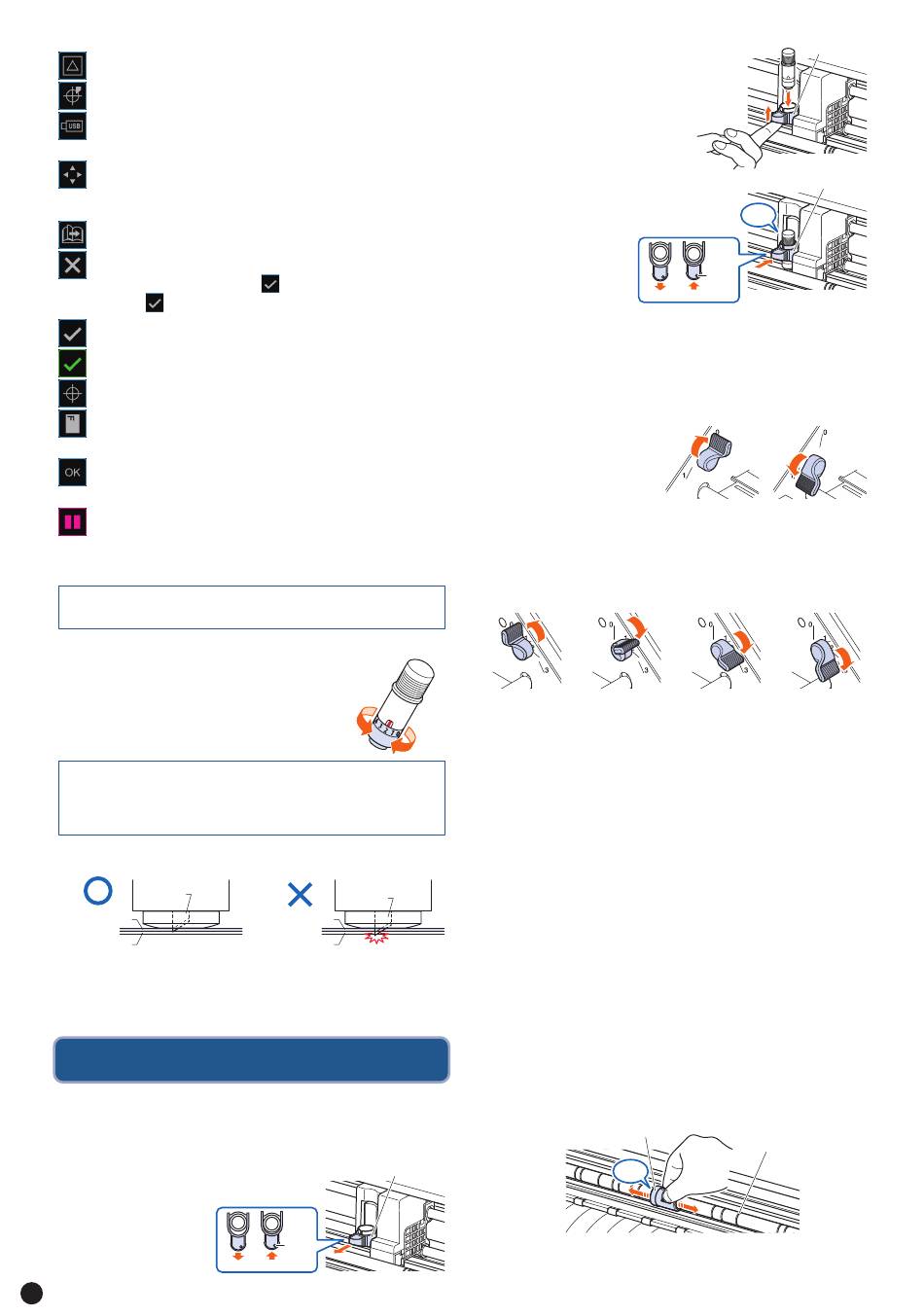

「テス ト カッ ト」 ボタン ： テス ト カッ ト画面に移行します。
「ホーム」 ボタン ： ツールキャ リ ッジをホーム点に移動します。
「USB」 ボタン ：
USBメモリから作図するときのメニューに移行します。
ポジショ ンキー ： ポジショ ンキー画面に移行します。
その他のボタン
「ページ」 ボタン ： 同階層の次ページに移行します。
「終了」 ボタン ：
現在の画面を終了します。 （確定） が表示されている画
面で、 （確定） の前に押すと、 設定をせずに終了します。
「確定」 ボタン ： 設定を確定させます。
「実行」 ボタン ： 設定を実行します。
「原点」 ボタン ： 作図原点を設定します。
「作図範囲」 ボタン ：
セッ ト されたメディ アの作図範囲を表示します。
「OK」 ボタン ：
ポジショ ンキーで移動したツールの位置を確定させます。
「停止」 ボタン ： 作図動作を停止します。
カッターペンの準備
【注意】
カッター刃の取り扱いは、 手などを切らないよう十分に注意
して行ってください。
刃出し量は、 カッ ターペンの先端を回して調整します。 数値を赤い
ラインに合わせて、 刃出し量を調整してください。
大きな数値に合わせるほど刃出し量が多く なり、
数値を1つ回転させると約0.1mm刃が出入り し
ます。 約1mmまで刃を出すことができますので、
カッ ト条件に合わせて調整してください。
【注意】
刃先が出ていない状態 （目盛0） から、 時計回り （目盛10側）
にはキャ ップを回さないでください。 同様に刃先が1mm出て
いる状態 （目盛10） を超えて、 更に反時計回り （目盛0側） には
回さないでください。 カッ ターペンが破損する恐れがあります。
刃出し量調整の目安と注意
カッター刃
カッティ ングシー ト
台紙
台紙を貫通させないよう刃出し量を調整してください。 貫通させて
カッ ト する時は、 必ずカッティ ング用台紙を使してください。
操作マニュアル
本項は、 シー ト紙のカッ ト作業までの準備手順を説明したものです。
操作の詳細は、 CE LITE-50の取扱説明書をご覧ください。
カッターペンのセッ ト
1
ツールホルダーのロックレバーを手前
.
に引き出し固定を
解除します。
38
カッター刃
カッティ ングシー ト
台紙
ロックレバー
白くなる
ロック解除
ロック
2
ロ ッ クレバーを上に押し上げながら、 カ
.
ッターペンをツールホルダーの奥まで
差し込みます。
3
.
ロ ッ クレバーを 「カチッ」 と音がするまで
押し込み、 カッターペンを固定します。
ロックレバー手前の
穴の中が、 白く なる
まで奥に押し込んで
ください。
ロック解除
メディアセッ トレバーのセッ ト
詳細は、 CE LITE-50の取扱説明書をご覧ください。
左側のメディ アセッ トレバーのセッ ト
左側のメディ アセッ ト レバー
を下ろし、 左側のプッシュロ
ーラーでメディアを固定し
ます。
右側のメディ アセッ トレバーのセッ ト
右側のメディ アセッ ト レバーは、 メディ アの幅によりプッシュローラ
ーのロ ッ クの強さが異なります。 ロ ッ クは3段階あり、 メディ アの幅
に合わせた位置 （1 ・ 2 ・ 3の位置） にセッ ト します。
ロック1
解除
メディ ア幅とロック位置
ロ ッ ク1 ： A4/8.5" /220mm/B4/11" /A3
ロ ッ ク2 ： 12" /320mm/A3+/カッティ ング用台紙/B3/15" /A2
ロ ッ ク3 ： 17" /500mm/20"
プッシュローラーのセッ ト
メディ アの幅に合わせて、 左右のプッシュローラーの位置を調整
します。 プッシュローラーは、 メディ アの両端に位置するようにセッ
ト してください。
プッシュローラーの移動
プッシュローラーの移動は、 メディ アセッ ト レバーを上げてプッシュ
ローラーを解除した状態で行います。 プッシュローラー真ん中の
「PUSH」 部と 「PUSH」 部の反対側を指で挟んで、 押したまま左
右に移動します。 「PUSH」 部が押しにく い位置にある場合は、 押
しやすい位置に回転させてください。
プッシュローラーを目的の位置まで移動したら、 「PUSH」 部を離
して、 位置合わせの溝に 「カチッ」 とはまる位置にセッ ト します。 セ
ッ ト後、 「PUSH」 部を押さず軽く左右に動かして、 位置合わせの
溝にはま っていることを確認してください。
プッシュローラー
カチッ
ロックレバー
ロックレバー
カチッ
白くなる
ロック
解除
ロック
ロック2
位置合わせの溝
ロック3
