Кнопка "КОПИРОВАНИЯ":
используется для перехода в режим копирования.
Кнопка "ТЕСТ РЕЗКИ":
используется для перехода к экрану теста резки.
Кнопка "HOME":
используется для перемещения каретки
инструментов в исходное положение.
Кнопка "USB": используется для перехода в меню
для резки с устройства USB.
Положение: используется для перехода к экрану
кнопки положения.
Другие кнопки
Кнопка "Страница":
используется для перехода к следующей странице
на этом же уровне.
Кнопка "Выход":
используется для выхода из текущего экрана. При
нажатии кнопки до использования функции
(Подтверж.) на экране, где отображается
(Подтверж.), будет выполнен выход без настройки
параметра.
Кнопка "Подтверж.":
используется для подтверждения настроек.
Кнопка "Выполнить":
используется для выполнения настроек.
Кнопка "Начало":
используется для настройки начала изображения.
Кнопка "Область резки":
используется для отображения области резки
материала, который был загружен.
Кнопка "OK": используется для подтверждения
положения инструмента, перемещенного
с помощью кнопок положения.
Кнопка "Стоп": остановка резки.

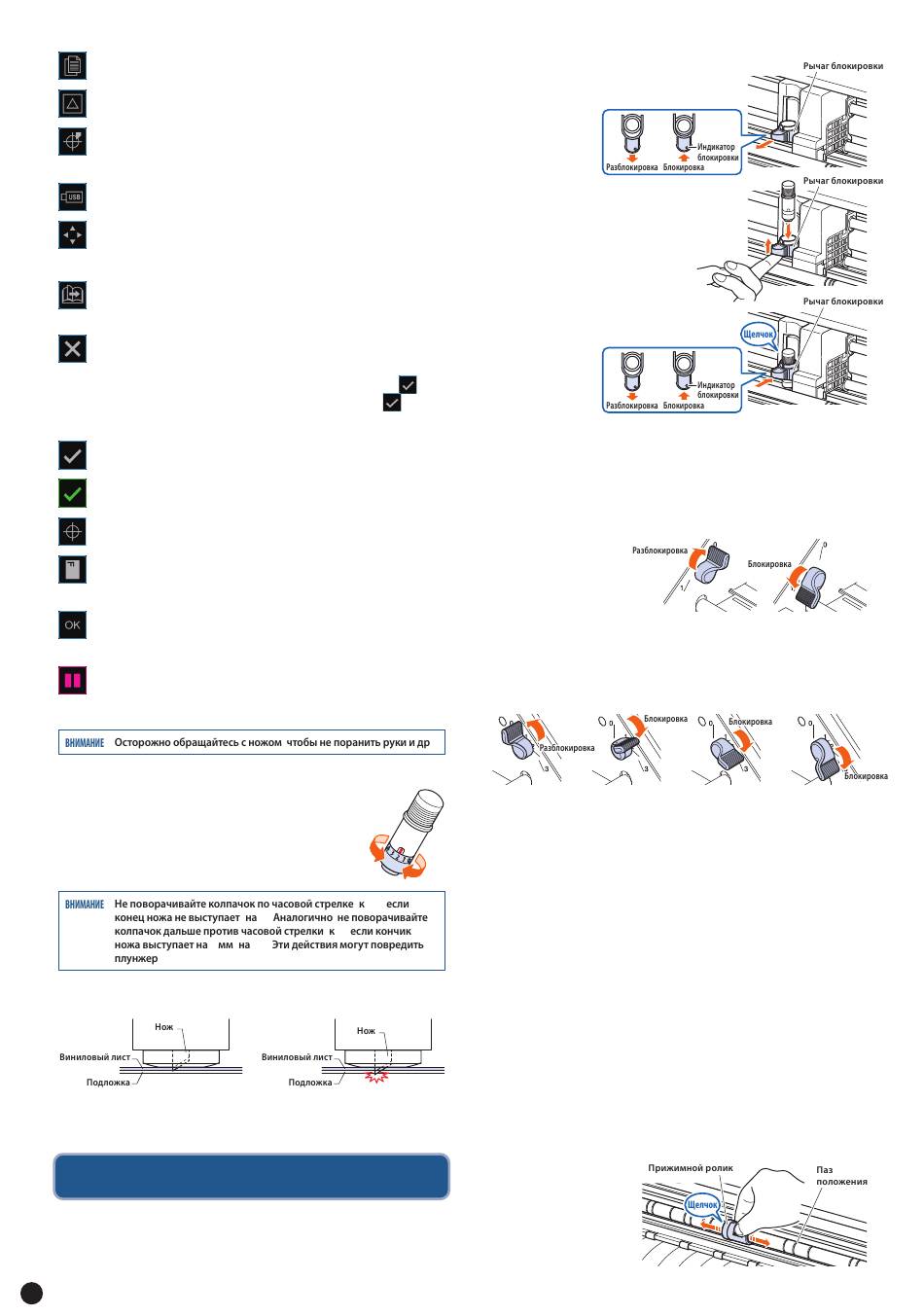

Подготовка плунжера
Глубина ножа регулируется поворотом кончика плунжера.
Чтобы настроить глубину ножа, совместите номер с
красной линией. Чем большее число будет
совмещено с линией, тем больше будет глубина
ножа. Глубина ножа изменяется примерно на
0,1 мм для каждого номера. Максимальная
глубина ножа составляет приблизительно 1 мм.
.
Информация и меры предосторожности в
отношении регулировки глубины ножа
ДА
Настройте глубину ножа так, чтобы он не касался
подложки. Используйте несущий лист при высечке.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
В данном разделе описываются процедуры резки листового
материала. Дополнительные сведения о работе см.
вИнструкции по эксплуатации.
26
,
( 10),
( 0). ,
( 0),
1 ( 10).
НЕТ
Настройка плунжера
1
.
Отогните рычаг блокировки, чтобы
открыть замок.
2
. Вставьте плунжер в держатель
инструмента, удерживая его.
3
. Нажмите рычаг блокировки, чтобы
он со щелчком зафиксировал
плунжер.
Убедитесь, что
индикатор
блокировки
стал белым.
Настройка рычагов крепления материала
Дополнительные сведения о работе см. в Инструкции по
эксплуатации.
Настройка левого рычага крепления материала
Установите левый рычаг крепления материала в положение
блокировки для
удержания материала
с помощью левого
прижимного ролика.
Настройка правого рычага крепления материала
Правый рычаг крепления материала имеет три
положения блокировки. Положение блокировки зависит
от ширины материала. Установите правый рычаг
крепления материала (1,2,3) в правильное положение.
.
Ширина материала и положение блокировки
Блокировка 1: A4 / 8,5" / 220 мм / B4 / 11" / A3
Блокировка 2: 12" / 320 мм / A3+ / НЕСУЩИЙ ЛИСТ / B3 / 15" / A2
Блокировка 3: 17" / 500 мм / 20"
Настройка прижимных роликов
Настройте положение левого и правого прижимного ролика
согласно ширине материала. Установите прижимные ролики
по обоим краям материала.
Перемещение прижимных роликов
Чтобы переместить прижимные ролики, поднимите
рычаги крепления материала и разблокируйте
прижимные ролики. Пальцами нажмите "PUSH" и
переместите прижимной ролик влево и вправо,
удерживая "PUSH". Если кнопка "PUSH" находится в
таком положении, что на нее сложно нажать, поверните
ролик так, чтобы кнопка была легко доступна.
Когда прижимной ролик достиг нужного положения,
отпустите "PUSH" и поместите его в паз положения,
чтобы он встал на место со щелчком. После установки
прижимного ролика
переместите его чуть
влево и вправо, не
нажимая "PUSH", для
проверки правильной
установки в паз
положения.
1
2 2
3 3
