GRAPHTEC CE LITE-50 Installationshandbuch Seite 13

Se o suporte da ferramenta obstruir o ajuste dos roletos, libere o
conjunto de mídia esquerdo e direito alavancas e afaste
lentamente o suporte da ferramenta. Segure cuidadosamente o
suporte da ferramenta dos dois lados. Manter o suporte em uma
posição diferente ou deslocá-lo de modo forçado pode causar
danos.

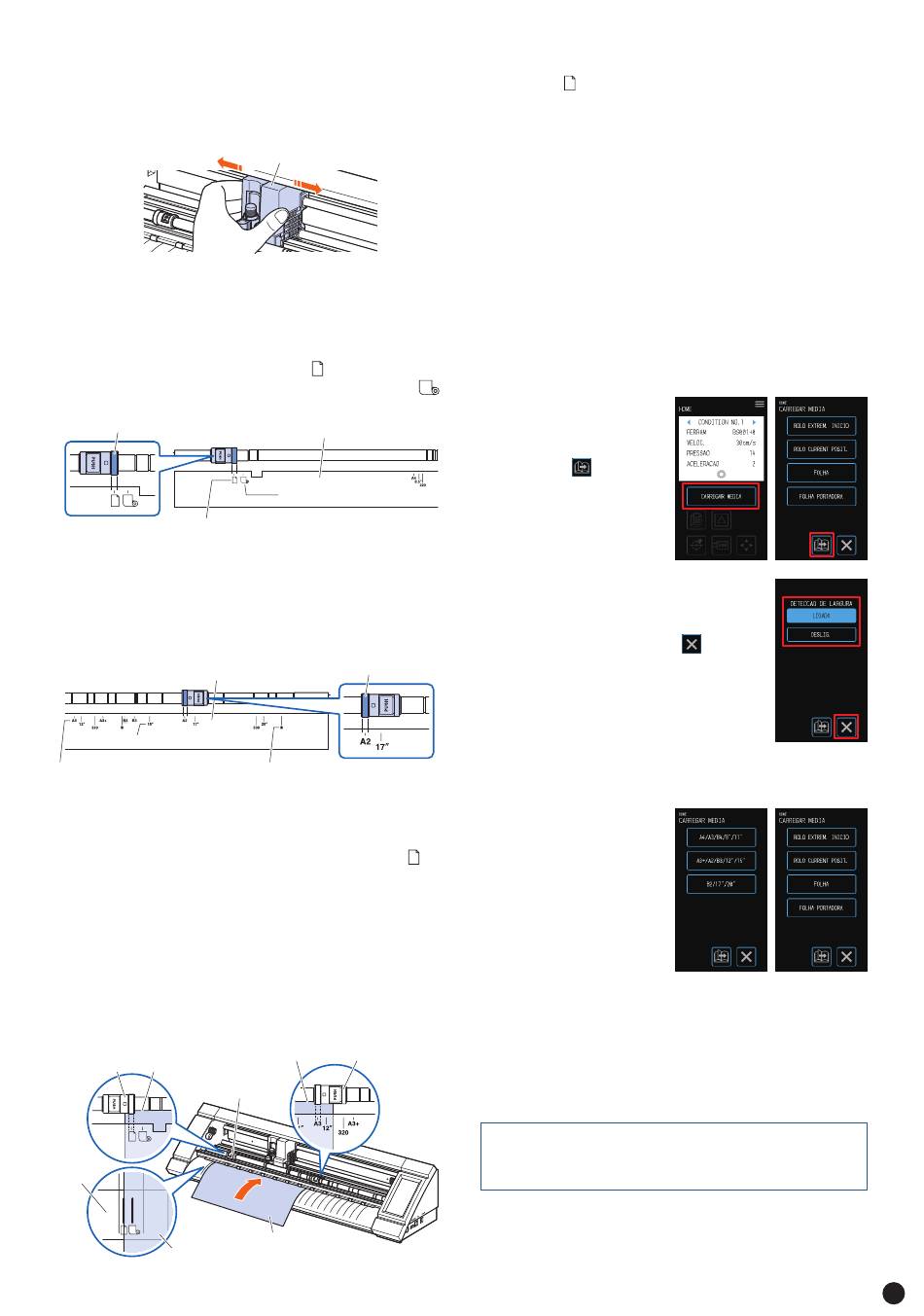

Posições de ajuste do roleto
Posições de ajuste do roleto esquerdo
Alinhe a "parte que prensa a mídia" do roleto com a posição do
guia de posicionamento do roleto para ajustar o roleto no local
adequado. Alinhe o roleto com a posição "
de folha ou folha do suporte. Alinhe o roleto com a posição "
ao usar a mídia em rolo.
Parte de prensagem da mídia
Mídia em folha/Folha de suporte
Posições de ajuste do roleto direito
Ajuste a "Parte de prensagem da mídia" do roleto de acordo
com sua largura. Alinha a parte de prensagem da mídia com as
marcações na linha superior para obter tamanhos padronizados
(mm), a linha intermediária para tamanhos padronizados
(polegadas) e a linha inferior para tamanhos não padronizados
ou a folha portadora.
Guia de posicionamento do roleto
Tamanhos padronizados (polegada)
Tamanhos padronizados (mm)
Carregamento da mídia de folha
1
. Levante as alavancas de ajuste de mídia e solte os roletos.
2
. Ajuste o roleto no lado esquerdo na posição da marca "
Coloque o roleto no lado direito de acordo com com a largura
da mídia de folha.
3
Baixe as alavancas de ajuste de mídia para bloquear os
.
roletos.
4
No ecrã "HOME", toque em "CARREGAR MEDIA" - "FOLHA".
.
5
. Posicione a extremidade da mídia de folha contra os
roletos. Passe a mídia de folha por baixo da guia de
posicionamento do roleto e carregue-a de modo a ficar
paralela à guia dianteira.
Borda da mídia em folhas
Roleto Borda da mídia em folhas
Guia dianteira
Mídia em folhas
Ajuste para que fique paralela
Suporte da ferramenta
" ao usar a mídia
Guia de posicionamento do roleto
Mídia em rolo
Parte de prensagem da mídia
Tamanhos não padronizados/Folha de suporte
Roleto
Roleto
Mídia em folhas
6
. Alinhe a borda esquerda da mídia de folha com a marca "I"
da marca " " na guia dianteira.
7
A largura, a extremidade dianteira e a extremidade
.
traseira da mídia são digitalizadas e a mídia de folha é
carregada. Se for apresentado um erro, opere o
dispositivo seguindo as instruções no ecrã
Ajuste da detecção da largura do material
Dependendo do tipo de material (especialmente com alta
transparência), ele não pode ser ajustado corretamente por
causa do erro de detecção da borda
principal/largura/posição do material. Nesse caso, use uma
folha de suporte ou desabilite a detecção de largura do
material de acordo com os seguintes procedimentos.
Remova o material antes de ajustar a detecção de largura
do material. Ele não pode ser ajustado corretamente quando
o material está carregado.
"
1
. Toque em "CARREGAR
MEDIA" na tela "HOME".
2
.
Toque em " (Página)"
para exibir a tela
"DETECCAO DE
LARGURA".
3
. Selecione "DESLIG." para desabilitar a
detecção de largura da mídia. Selecione
"LIGAR" para habilitar a detecção de
largura da mídia. Toque em "
quando a configuração estiver concluída.
4
. Dependendo do ajuste, o mostrador da tela "CARREGAR
MEDIA" na tela "HOME" mudará.
•
Quando ajustado para
"DESLIG.", selecione o
tamanho da mídia.
".
O tamanho da mídia é
tratado como mídia em
rolo de "A3" se for
selecionado
"A4/A3/B4/8"/11"".
O tamanho da mídia é
tratado como mídia em
rolo de "A2" se for
selecionado "A3+/A2/B3/12"/15"".
O tamanho da mídia é tratado como mídia em rolo de
"20"" se for selecionado "B2/17"/20"".
•
Quando ajustado em "LIGADO", selecione o formato do
material
Ao ajustar para "DESLIG.", não corte os dados que
CUIDADO
ultrapassam o tamanho do material ajustado. O dispositivo
corta a parte externa do material de modo que a caneta
cortadora e a almofada de corte podem ser danificadas.
(Sair)"
Quando "DESLIG." Quando "LIGADO"
é selecionado é selecionado
11
