Alternative 3 (oben)
Anschluss an den Abscheideröffnungen oben Die Rohre sind für diese Option nicht im Lieferumfang enthalten.
min
1140 mm
90°
90°
160°
251 mm
420 mm
232 mm

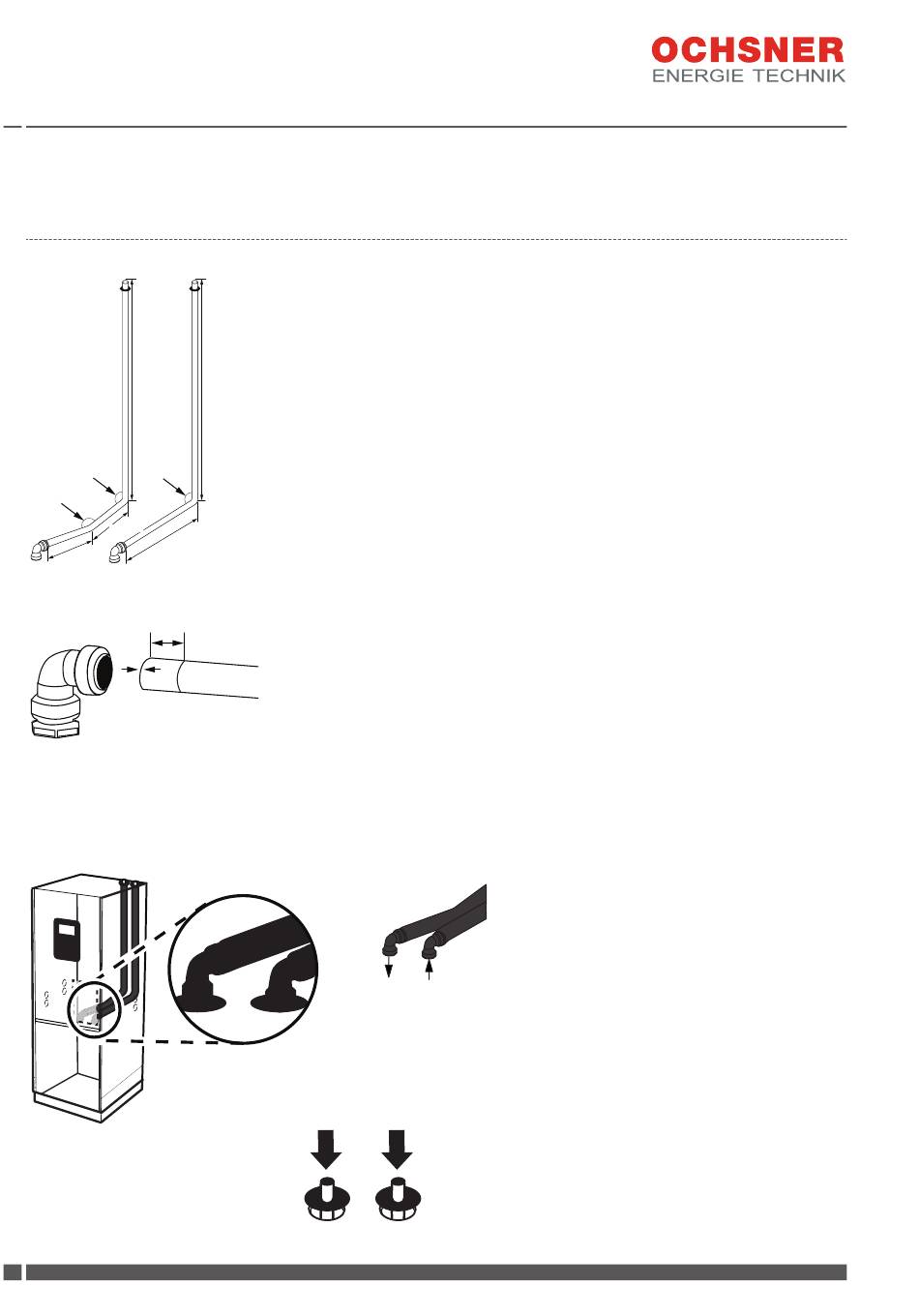

Bereiten Sie die Rohre gemäß den Abmessungen auf der Abbildung vor! Wähen Sie dafür Cu 28 mm für Kälteträgerleitungen.
32 mm
2. Isolieren, bevor die Rohre montiert werden.
3. Drücken Sie die Rohre auf die Anschlüsse in der Wärmepumpe (siehe nachfolgende Abbildung). Montieren Sie die isolierten Rohre in
der Wärmepumpe und außen. Achten Sie darauf, welches der Rohre Zulauf und welches der Ablauf des Kälteträgers ist. (Die Rohran-
schlüsse befinden sich hinter dem Schaltschrank in der Wärmepumpe, entfernen Sie die Metallplatte). Mit Isolierband isolieren, sodass
es teilweise an der Platte anliegt.
4. Drücken Sie die Gummimanschetten in
die Abscheideröffnungen.
18
SWK007P8d
min
1140 mm
Brine IN
BWOC01IG0103
Brine OUT
OCHSNER Energitechnik
