Alternative 2 (rechts)

Anschluss an den Abscheideröffnungen rechts
67 32
32 mm

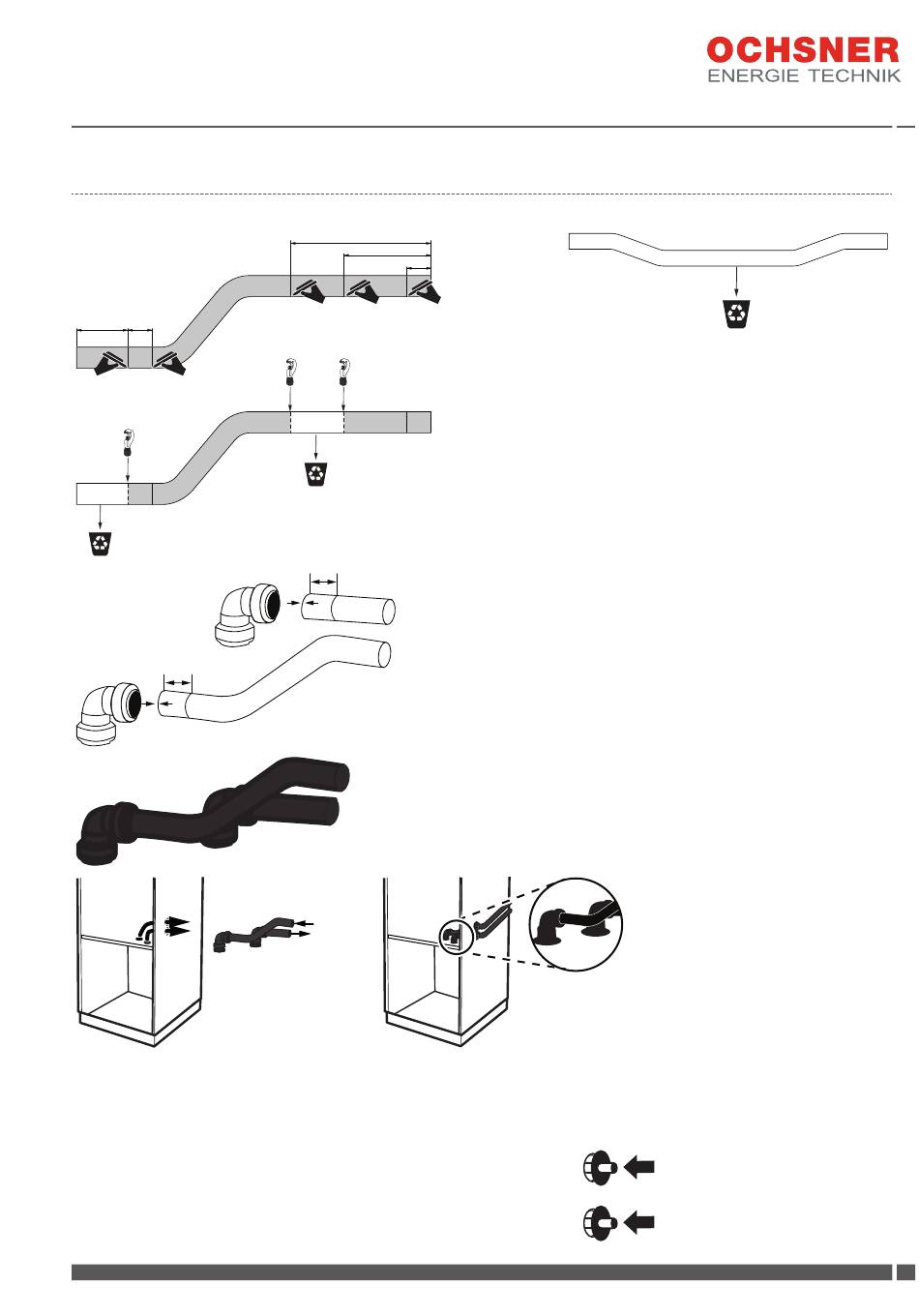

3. Drücken Sie die Rohre auf die Anschlüsse in der Wärmepumpe (siehe nachfolgende Abbildung). Montieren Sie die isolierten Rohre in
der Wärmepumpe und außen. Achten Sie darauf, welches der Rohre Zulauf und welches der Ablauf des Kälteträgers ist. (Die Rohran-
schlüsse befinden sich hinter dem Schaltschrank in der Wärmepumpe, entfernen Sie die Metallplatte). Mit Isolierband isolieren, sodass
4. Drücken Sie die Gummimanschetten in
die Abscheideröffnungen.
OCHSNER Energitechnik
SWK007P8d
184
114
32
1. Drücken Sie die (mit der Wärmepumpe mitgelieferten) Schnellanschlüsse auf die Roh-
32 mm
re. Stellen Sie sicher, dass der Anschluss bis zur 32-mm-Marke reicht.
2. Isolieren, bevor die Rohre montiert werden.
Brine IN
Brine OUT
es teilweise an der Platte anliegt.
