Entfernen Sie die Abscheideröffnungen
links, rechts oder oben.
5.3
Alternative 1 (links)
Anschluss an den Abscheideröffnungen links

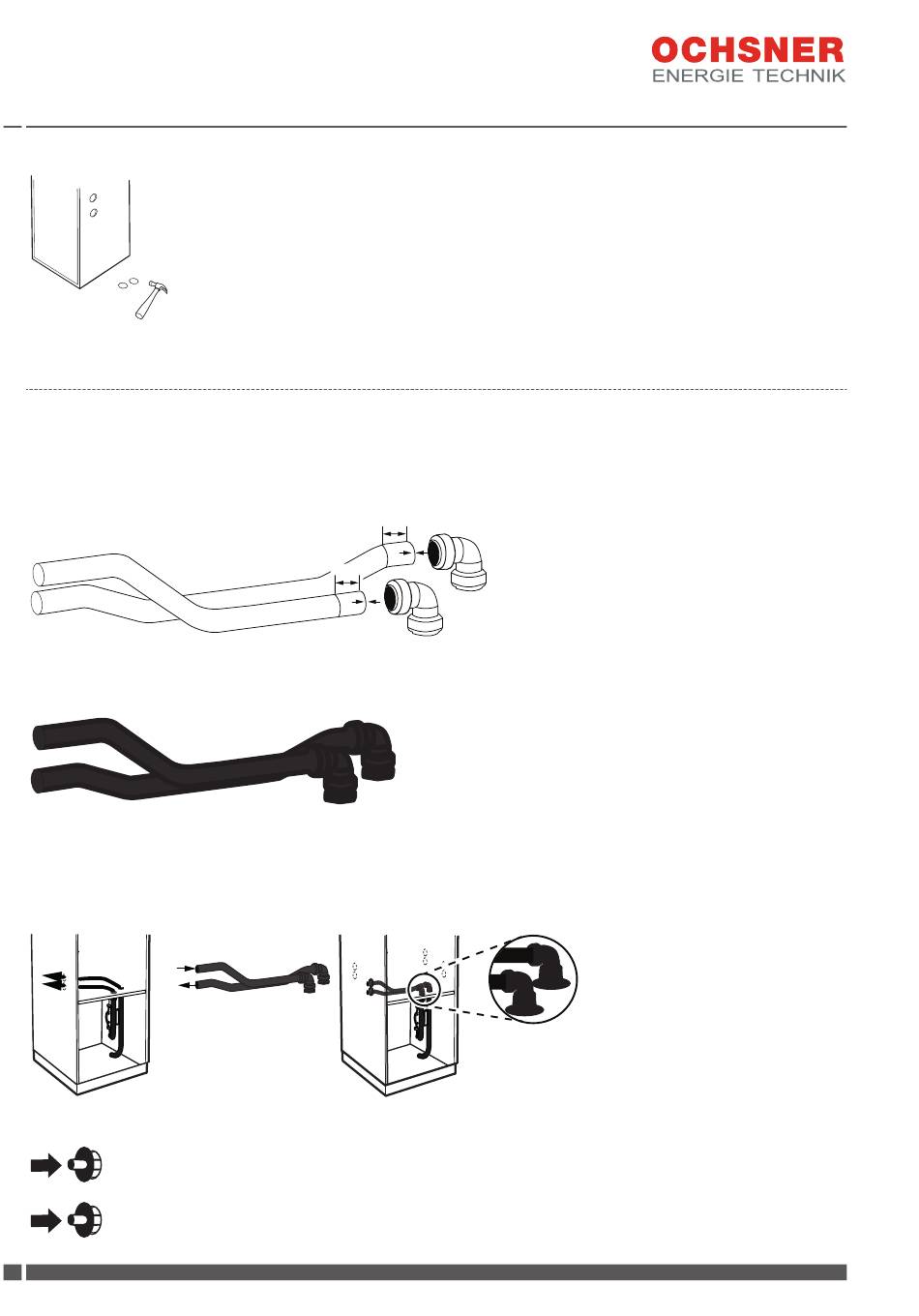

1. Drücken Sie die (bei der Heizpumpe mitgelieferten) Schnellanschlüsse auf die Rohre, wie auf dem Bild gezeigt. Stellen Sie sicher, dass
der Anschluss bis zur 32-mm-Marke reicht.
2. Isolieren, bevor die Rohre montiert werden.
3. Montieren Sie die isolierten Rohre in der Wärmepumpe und außen. Achten Sie darauf, welches der Rohre Zulauf und welches der
Ablauf des Kälteträgers ist (siehe nachfolgende Abbildung).
4. Schieben Sie die Rohre auf die Anschlüsse in der Wärmepumpe (die Rohranschlüsse befinden sich hinter dem Schaltschrank in der
Wärmepumpe, entfernen Sie die Metallplatte). Mit Isolierband isolieren, sodass es teilweise an der Platte anliegt.
IN
OUT
5. Drücken Sie die Gummimanschetten in die Abscheideröffnungen.
16
SWK007P8d
32 mm
32 mm
BWOC01IG0103
