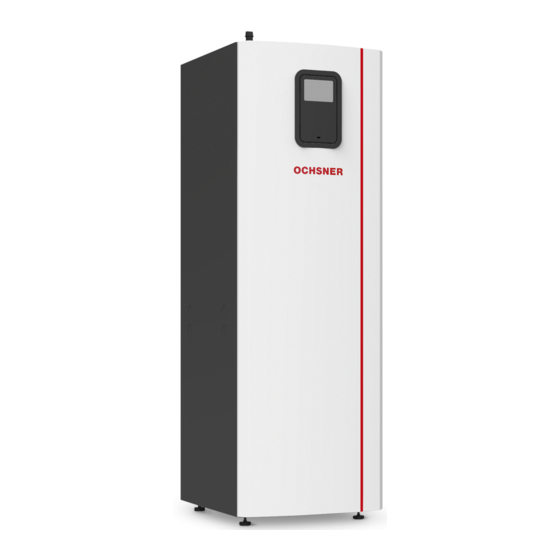

- Seite 1 Installationshandbuch SWK007P8d www. ochsner-energietechnik.com...
- Seite 2 OCHSNER Energietechnik ist nicht an die Garantie gebunden oder dafür haftbar, wenn diese Anweisungen bei der Installation oder Wartung nicht befolgt werden. Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG)
-
Seite 3: Inhaltsverzeichnis
SWK007P8d ........ -
Seite 4: Hinweis Zu Diesem Dokument
Wärmepumpen. Industrienormen und lokale Vorschriften müssen stets eingehalten werden. Handbücher mit ausführlicheren Informationen und technischen Daten stehen hier zum Herunterladen bereit www.ochsner-energietechnik.com unter der Registerkarte Partner-Login. Wichtiger Hinweis Die Anweisung enthält auch verschiedene Warnsymbole, die den Leser zusammen mit einem Text auf Risiken und auszuführende Maß- nahmen hinweisen. -
Seite 5: Wasserqualität
Installationshandbuch SWK007P8d Wasserqualität Diese Wärmepumpe und die zugehörigen Bauteile wurden für den zuverlässigen und effizienten Betrieb mit Wasserqualitäten gemäß VDI 2035 entwickelt. In der Praxis bedeutet dies, dass einige allgemeine Vorsichtsmaßnahmen zu ergreifen sind: Da Heizungssysteme in der Regel kleine Mengen an Feststoffen (Rost) und Schlamm aus Kalziumoxid enthalten, ist dafür zu sorgen, dass das Wasser im Heizungssystem so sauber wie möglich ist, um einen dauerhaften Einsatz zu gewährleisten und das Risiko von Versor-... -
Seite 6: Bildübersicht
Installationshandbuch SWK007P8d Bildübersicht ▪ Warmwasser ▪ Heizungssystem ▪ Stromleitung ▪ Kälteträger BWOC01IG0103 OCHSNER Energitechnik... -
Seite 7: Wärmepumpendaten, Abmessungen Und Anschlüsse
Installationshandbuch SWK007P8d Wärmepumpendaten, Abmessungen und Anschlüsse SWK007P8d Kältetr. ein, 28 mm (links oder rechts) Kältetr. aus, 28 mm (links oder rechts) Vorlaufleitung Heizungssystem, 28 mm Rücklaufleitung Heizungssystem, 28 mm Anschluss für Entlüftungsventil, 28 mm Warmwasserleitung, 22 mm Kaltwasserleitung, 22 mm Durchführung der Versorgungsleitungen, Fühler-... - Seite 8 Installationshandbuch SWK007P8d BWOC01IG0103 OCHSNER Energitechnik...
-
Seite 9: Transport, Platzbedarf Und Empfohlener Standort
Installationshandbuch SWK007P8d Transport, Platzbedarf und empfohlener Standort Transport Die Wärmepumpe darf nicht liegend transportiert werden! Neigung maximal 45° Max 45 SWK007P8d 145-175kg! OCHSNER Energitechnik BWOC01IG0103... -
Seite 10: Platzbedarf Und Empfohlener Standort
Installationshandbuch SWK007P8d Platzbedarf und empfohlener Standort Positionieren Sie die Wärmepumpe nicht in der Ecke oder in der Nähe eines Schlafraums. Die umgebenden Wände können den Geräuschpegel der Wärme- pumpe verstärken. 300 mm 300 mm 300 mm 40°C 10 mm 0°C 600 mm Richten Sie die Wärmepumpe mithilfe der Einstellfüße so aus, dass sie waage-... - Seite 11 Installationshandbuch SWK007P8d Entfernen Sie die Transportsicherung, sobald die Wärmepumpe an Ort und Stelle ist. (Bringen Sie die Transportsicherungsschrauben wieder an, wenn die Pumpe weiter transportiert werden soll.) Die Wärmepumpe muss auf einer stabilen Oberfläche mit Bodenablauf (sodass das Kondensat über die Kondensatöffnung unten in der Wärmepumpe ablaufen kann), vorzugsweise auf einem Betonboden, aufgestellt werden.
-
Seite 12: Heizungsanschlüsse
Installationshandbuch SWK007P8d Heizungsanschlüsse SWK007P8d Wärmepumpe Vorlaufleitung, Heizungsanlage Rücklaufleitung Heizungsanlage Kaltwasserleitung Warmwasserleitung Mischerventil Warmwasser, mit Umschaltventil Absperrkugelhahn Füllhahn Entlüftungsventil Sicherheitsventil (max. 3 bar, Wärmepumpe) empfohlen: 1,5 bar Sicherheitsventil (9 bar, Warmwasser) Schmutzsieb mit Absperrventil DN25 Ausdehnungsbehälter Stellen Sie sicher, dass im Heizkreislauf stets ein freier Durchfluss möglich ist. Ein sehr geringes Wasservolumen oder Anhalten des Heiz- kreislaufs kann Betriebsstörungen verursachen. - Seite 13 Installationshandbuch SWK007P8d OCHSNER Energitechnik BWOC01IG0103...
-
Seite 14: Anschluss Kälteträger
Installationshandbuch SWK007P8d Anschluss Kälteträger Verbindungsalternativen Kälteträger 1. Abscheider links 2. Abscheider rechts 3. Abscheider oben Ausrüstung für die Montage Füllanschluss BWOC01IG0103 OCHSNER Energitechnik... -
Seite 15: Allgemeine Informationen Für Den Kälteträgeranschluss
Installationshandbuch SWK007P8d Allgemeine Informationen für den Kälteträgeranschluss Für die mitgelieferten Schnellanschlüsse wird kein Werkzeug benötigt, sie werden positioniert und festgedrückt. Die Anschlüsse werden automatisch verschlossen. Vergewissern Sie sich vor der Montage, dass das Rohr frei von scharfen Kanten oder Unebenheiten ist, die die Gummidichtungen in den Anschlüssen beschädigen und Lecks verursachen könnten. -
Seite 16: Alternative 1 (Links)
Installationshandbuch SWK007P8d Entfernen Sie die Abscheideröffnungen links, rechts oder oben. Alternative 1 (links) Anschluss an den Abscheideröffnungen links 1. Drücken Sie die (bei der Heizpumpe mitgelieferten) Schnellanschlüsse auf die Rohre, wie auf dem Bild gezeigt. Stellen Sie sicher, dass der Anschluss bis zur 32-mm-Marke reicht. -
Seite 17: Alternative 2 (Rechts)
Installationshandbuch SWK007P8d Alternative 2 (rechts) Anschluss an den Abscheideröffnungen rechts 1. Drücken Sie die (mit der Wärmepumpe mitgelieferten) Schnellanschlüsse auf die Roh- 32 mm re. Stellen Sie sicher, dass der Anschluss bis zur 32-mm-Marke reicht. 32 mm 2. Isolieren, bevor die Rohre montiert werden. -
Seite 18: Alternative 3 (Oben)
Installationshandbuch SWK007P8d Alternative 3 (oben) Anschluss an den Abscheideröffnungen oben Die Rohre sind für diese Option nicht im Lieferumfang enthalten. 1140 mm 1140 mm 90° 90° 160° 251 mm 420 mm 232 mm Bereiten Sie die Rohre gemäß den Abmessungen auf der Abbildung vor! Wähen Sie dafür Cu 28 mm für Kälteträgerleitungen. -
Seite 19: Fühler Und Stromversorgung
Spannungsversorgungen, bevor Sie mit der Elektroinstallation begin- nen können. Die 230-V-Version erfüllt die Anforderungen der IEC 61000-3-12 ohne bedingten Anschluss. Die 400-V-Version SWK007P8d erfüllt die Anfor-derungen der IEC 61000-3-12 ohne bedingten Anschluss. SWK007P8d erfüllt die Anforderungen der IEC 61000-3-12, sofern die Kurz-schlussleistung S an der Schnittstelle zwischen dem Versorgungssystem des Nutzers und dem öffentlichen Netz größer oder... -
Seite 20: Version Spannungsversorgung 400
Ist die Wärmepumpe an einen geerdeten Fehlerstromschutzschalter (RCD) angeschlossen, ist ein Anschluss an einen separaten Typ B erforderlich. L1 L2 L3 12mm SWK007P8d 400 V ▪ L1: Steuerung und Umwälzpumpe ▪ L1, L2: Interne Zusatzheizung ▪ L3: Umrichter, Kompressor BWOC01IG0103... -
Seite 21: Sicherungsgröße
Installationshandbuch SWK007P8d Sicherungsgröße SWK007P8d Empfohlene Sicherungsgröße. Die interne Zusatzheizung kann in der Wärmepumpensteuerung begrenzt und in verschiedenen Stufen mit/ohne Kompressor zugelas- sen werden. 400V, ~3N, 50 Hz FUSE C-CURVE 2kW 4kW 13A 13A 13A 16A 1,5-7kW Sicherungskennlinie : C Max. Betriebsstrom des Kompressors: 12 A bei 230 V (nominal) Eingebaute Zusatzheizung ▪... -
Seite 22: Befüllen Und Entlüften
Installationshandbuch SWK007P8d Befüllen und Entlüften Befüllen und Entlüften des Kälteträgerkreises 1. Mischen Sie in einem sauberen gesonderten Behälter Wasser und Ethanol-Frostschutzmittel für Heizungspumpen im richtigen Ver- hältnis. 2. Überprüfen Sie mit einem Refraktometer den Gefrierpunkt, -17 ± 2 °C. 3. Verwenden Sie eine externe Pumpe zum Befüllen des Kälteträgersystems. Schließen Sie die Druckseite der Pumpe an den Füllan- schluss an. -
Seite 23: Inbetriebnahme
Installationshandbuch SWK007P8d Inbetriebnahme Manuellen Test aktivieren Sorgen Sie dafür, dass der Hauptschalter eingeschaltet ist. Das Display wird innerhalb von 1 Minute gestartet. 1. Drücken Sie die Taste auf dem Startbildschirm, um das Menüfenster zu öffnen. 2. Drücken Sie 3. Geben Sie den Zugangscode für den Monteur ein: 607080. Und bestätigen Sie mit 4. -
Seite 24: Wählen Sie Die Sprache
Installationshandbuch SWK007P8d Hinweis: ▪ Der Zugangscode ist 8 Stunden aktiv. Nach 8 Stunden (Abmeldung oder Neustart) muss der Zugangscode erneut eingegeben wer- den. 8.2.1 Wählen Sie die Sprache 1. Drücken Sie die Taste in der oberen linken Ecke des Startfensters 2. -
Seite 25: Fußbodenheizung Oder Heizkörpersystem
Installationshandbuch SWK007P8d 8.2.4 Fußbodenheizung oder Heizkörpersystem Wichtig: Wenn das System für Fußbodenheizung oder dergleichen konfiguriert werden soll, muss der Standardwert für die Wärmepum- pen unbedingt auf Fußbodenheizung eingestellt werden. Anderenfalls wird die Taste „Zurückstellen auf Werkseinstellungen“ die Heiz- kurve sowie die maximalen/minimalen Vorlauftemperaturen auf Standardwerte für Heizkörperanlagen zurückstellen, was zu Schäden an Systemen mit beispielsweise Fußbodenheizung führen kann. -
Seite 26: Anpassen Der Innentemperatur
Installationshandbuch SWK007P8d 1. Rufen Sie den Startbildschirm auf, um das Menüfenster zu öffnen. 2. Drücken Sie 3. Drücken Sie , um Heizeinstellungen anzuzeigen. 4. Nehmen Sie die gewünschten Änderungen vor. 5. Bestätigen Sie die Einstellungen durch Drücken Wichtig! Wenn Ihr Haus eine Fußbodenheizung und einen wärmeempfindlichen Fußboden hat, darf die Vorlauftemperatur bestimmte Temperaturen nicht übersteigen. -
Seite 27: Auswahl Der Betriebsart
Installationshandbuch SWK007P8d Supply line minimum (Vorlauf Min.) – Mindestvorlauftemperatur, die als Basistemperatur für die Heizkurve verwendet wird. Supply line maximum (Vorlauf Max.) – Höchsttemperatur zur Begrenzung der maximalen Vorlauftemperatur der Heizkurve. (Hinweis: Bei bestimmten Einsatzbereichen der Fußbodenheizung kann eine zu hohe maximale Vorlauftemperatur den Bodenbelag beschädigen.) Seasonal stop (Ende der Periode) ist die eingestellte Außentemperaturbedingung, ab der die Wärmepumpe beginnt, das Stoppen (oder... - Seite 28 Installationshandbuch SWK007P8d Symbol Beschreibung Betriebsart Off (AUS). Alle Funktionen sind ausgeschaltet. Hinweis: Die Komponenten im Inneren der Wärmepum- pe stehen weiterhin unter Spannung. Es werden keine Wärme und kein Warmwasser erzeugt. Betriebsart Nur Zusatzheizung. Der Kompressor ist ausgeschaltet, aber aufgrund der Werkseinstellung kann das System mit der internen Zusatzheizung Wärme und Warmwasser erzeugen.
-
Seite 29: Symbolerklärung
Installationshandbuch SWK007P8d 8.2.10 Symbolerklärung Symbolerklärung Symbol Beschreibung Zeigt die komfortangepasste Kurve. Die Zahl steht für das Ausmaß der Abweichung vom Stan- (+2) dardwert. (+2 im Beispiel) Zeigt Informationen zur Heizkurve an. Zeigt, dass das Fenster für die Heizkurve inaktiv ist. Drücken Sie das Symbol zum Öffnen der Heizkurveneinstellungen. -
Seite 30: Kälteträgerüberwachung
Installationshandbuch SWK007P8d Kälteträgerüberwachung In Fällen, in denen eine Gefahr besteht, dass die Energieabgabe für den Kollektor zu groß (und das Bohrloch zu kalt) wird, kann im Dis- play die Kälteträgerüberwachung aktiviert werden. Diese Funktion begrenzt den Kompressor um 1 bis 2 °C vor der Stoppgrenze (Min. -
Seite 31: Beschreibung Des Display-Symbols
Installationshandbuch SWK007P8d Beschreibung des Display-Symbols Nicht alle Symbole gelten für alle Anlagen. Symbol Beschreibung Öffnet die Menüseite von der Startseite aus. Zurück zur Menüseite aus einem Untermenü. Einstellung bestätigen. Eine vorgenommene Änderung wird bestätigt und wird zur neuen Einstellung. Änderung ignorieren. - Seite 32 Installationshandbuch SWK007P8d Kühlmodus. Sichtbar am oberen Rand des Displays, wenn die Wärmepumpe sich im Kühlmodus befindet. Modus externe Zusatzheizung. Sichtbar am oberen Rand des Displays, wenn die Wärmepumpe mit der exter- nen Zusatzheizung Wärme oder Warmwasser erzeugt. EXT. Ruhestellung. Sichtbar am oberen Rand des Displays, wenn die Wärmepumpe nicht heizen, kühlen oder Warmwasser erzeugen muss.
-
Seite 33: Elektrische Anschlüsse
Installationshandbuch SWK007P8d Elektrische Anschlüsse Elektrischer Anschluss 400 V (dieser Aufkleber befindet sich auch auf dem Schaltschrank der Wärmepumpe) OCHSNER Energitechnik BWOC01IG0103... - Seite 34 Installationshandbuch SWK007P8d BWOC01IG0103 OCHSNER Energitechnik...
- Seite 35 Installationshandbuch SWK007P8d OCHSNER Energitechnik BWOC01IG0103...
- Seite 36 Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber OCHSNER oder OCHSNER Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben.
