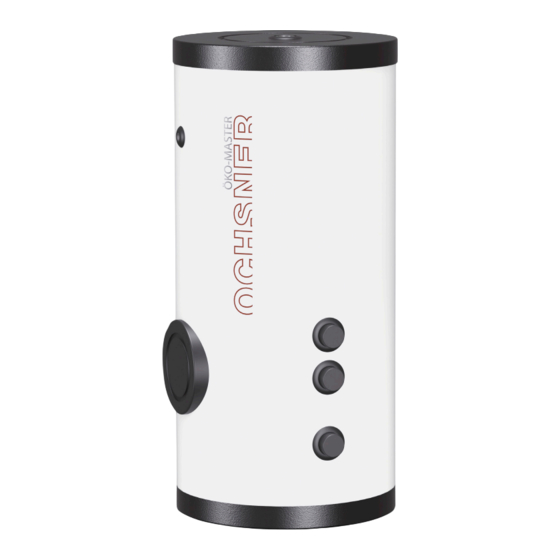

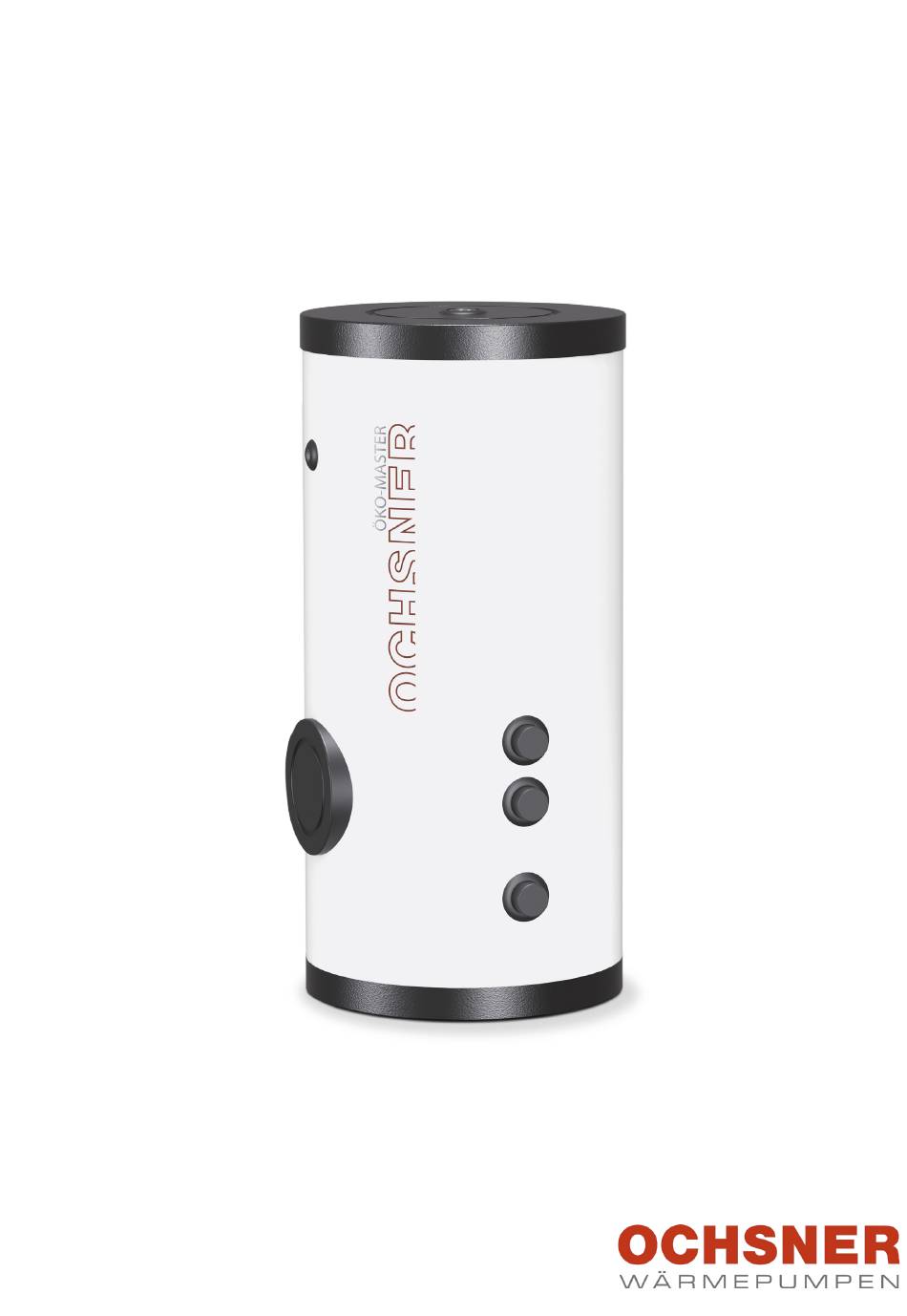

- Seite 1 WÄRMEPUMPEN-WARMWASSERSPEICHER ZUBEHÖRANLEITUNG ► SP 300 ► SP 500 ► SP 750 ► SP 1000 ► SP 220 ► SP 350 ► SP 550 ORIGINALANLEITUNG...
- Seite 2 Ein häufigeres und umfänglicheres Tropfen des Aus- dehnungswassers kann hingegen auf eine defekte Dichtung im Sicherheitsventil hinweisen. ► Sollte am Gerät selbst Wasser austreten, kann eine defekte Speicher-Dichtung oder ein Leck im Gerät Grund für den Wasseraustritt sein. www.ochsner.com | ZBH-Warmwasserspeicher-DE01...
-
Seite 3: Bedienung
Wenn nicht anders angegeben, sind alle Inhalte dieser Dokumentation für die folgenden Geräte gültig: ► Dieses Dreieck-Symbol wird als Aufzählungszeichen Maschine Artikelnummer verwendet. SP 300 920823 » SP 500 920825 Diese beiden Pfeile bilden das Symbol für eine Hand- lungsanweisung. Es zeigt Ihnen, dass Sie etwas... -
Seite 4: Allgemeine Sicherheitshinweise
Wartung und Pflege ► Versuchen Sie niemals, Fehler und Störungen selbst zu beheben. ► Lassen Sie die Funktion der Sicherheitsgruppe und die elektrische Sicherheit des eingebauten Zubehörs regelmäßig von einem Fachhandwerker prüfen. (Sie- he Seite 13, Sicherheitseinrichtungen) www.ochsner.com | ZBH-Warmwasserspeicher-DE01... -
Seite 5: Lieferumfang
Flansch Beachten Sie bei der Installation die nationalen und regio- ► Flanschabdeckung nalen Vorschriften und Bestimmungen. Siehe nachfolgend beispielhafte Normen und Richtlinien zu speicherrelevan- SP 300, SP 500 ten Themenbereichen: Bezeichnung Stk. DIN 1988 Technische Regeln für die Trinkwasserinstalla- Schutzanode 1 1/2“ (Simpletest) -
Seite 6: Zubehör- Und Ersatzteilliste
INSTALLATION | Gerätebeschreibung Artikelnummer Bezeichnung Stk. Zubehör- und Ersatzteilliste 920736 ACC-Rosette 1 1/4“ mit Kerbe für Kappe 920823 - SP 300 920842 Rosette 1/2“ mit Kerbe für Kappe 916012 Dichtungsring 300x210x4 mm, LK 260, Artikelnummer Bezeichnung Stk. 12-Loch, 13 mm 920069 Schutzanode, 500 mm, 1 1/2“... -
Seite 7: Funktionsweise
Das Wasser wird im Gerät auf die eingestellte Temperatur erwärmt. 6.3.1 Warmwasserspeicher ► Zu den Warmwasserspeichern zählen die Geräte SP 300, SP 500, SP 750 und SP 1000. ► Die Warmwasserbereitung erfolgt über einen exter- nen Plattenwärmetauscher. 6.3.2 Warmwasser-Registerspeicher ►... -
Seite 8: Installation/Montage
Simpletestfunktion ► Trockener und frostfreier Raum Das Kapitel Simpletestfunktion gilt nur für die Speicher SP 300, SP 500, SP 750 und SP 1000. ► Waagrechter und tragfähiger Fußboden für das Gewicht Bei der Simpletestfunktion wird die Magnesiumanode mit einem einfachen Test durch den Drehknopf am Ablaufventil ►... -
Seite 9: Anlieferung Und Transport
Montage der Isolierung B Siehe maschinenspezifischen Mindestabstand C Siehe maschinenspezifischen Mindestabstand ► Die Speicherisolierung ist nur bei den Speichern SP 300, SP 500, SP 750 und SP 1000 abnehmbar. » Halten Sie die Mindestabstände ein. Sachschaden Die verwendeten Materialen der Isolierung reagie- ren auf Temperaturschwankungen. -
Seite 10: Fühlermontage Bei Warmwasser-Registerspeichern
Sie in den Maß- und Anschlusszeichnungen (siehe Seite 19, Abmessungen und Anschlüsse) Die Planung der Anlage muss mittels eines Hydraulik-Stan- dardschemas bzw. einer Sonderhydraulik von OCHSNER erfolgen. Informationen dazu finden Sie im OCHSNER- Schemenkatalog. 1 TB: Warmwasserfühler Von OCHSNER nicht freigegebene Einbindungen können dazu führen, dass die Warmwasseranlage nicht in Betrieb... -
Seite 11: Sicherheitseinrichtungen
» Die Abblaseöffnung des Sicherheitsventils muss zur 2 Rückschlagklappe Atmosphäre geöffnet bleiben. 3 Sicherheitsventil 4 Sicherheitsgruppe 5 Strangregulierventil 7.7.2 Thermosiphon Verwenden Sie ein Thermosiphon, um die Wärmeverluste in den Anschlussleitungen gering zu halten. 1 Speicher 2 Thermosiphon ZBH-Warmwasserspeicher-DE01 | www.ochsner.com... -
Seite 12: Sicherheitsventil Prüfen
Fall müssen Sie das Sicherheitsventil aus- tauschen. Sachschaden Die Wartung des Gerätes darf nur von einem Fach- » Füllen Sie die Anlage bis zum gewünschten handwerker durchgeführt werden. Betriebsdruck. WARNUNG: Verbrennung Es besteht Verbrühungsgefahr durch heißes Was- ser bzw. heiße Bauteile. www.ochsner.com | ZBH-Warmwasserspeicher-DE01... -
Seite 13: Installation | Wartung
Entleeren Sie das Gerät an der tiefsten Stelle Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsübli- » chen Entkalkungsmitteln entfernen. Lassen Sie die elektrische Sicherheit des eingebau- ten Zubehörs regelmäßig von einem Fachhandwerker prüfen. ZBH-Warmwasserspeicher-DE01 | www.ochsner.com... -
Seite 14: Gerät Entkalken
Sachschaden Entleeren Sie bei unterbrochener Spannungsver- sorgung der Wärmepumpenanlage und Frostgefahr die Anlage wasserseitig. 11. Störungen beheben Störung Ursache Behebung Das Sicherheitsventil Das Sicherheitsventil Kontaktieren Sie den tropft bei ausge- ist verschmutzt oder Fachhandwerker. schalteter Heizung. defekt. www.ochsner.com | ZBH-Warmwasserspeicher-DE01... -
Seite 15: Abmessungen Und Anschlüsse
TECHNISCHE DATEN | Abmessungen und Anschlüsse 13. Abmessungen und Anschlüsse 13.1 Warmwasserspeicher 13.1.1 SP 300 1 Zulauf externer Plattenwärmetauscher 2 Ablauf externer Plattenwärmetauscher 3 Warmwasser-Ablauf 4 Kaltwasser-Zulauf 5 Zulauf für Nachheizung 6 Ablauf für Nachheizung 7 Muffe für E-Heizstab 8 Muffe für Magnesiumanode 9 Muffe für Fühlerhülsen... -
Seite 16: Umwelt Und Recycling
Entsorgung des Gerätes Entsorgen Sie das Gerät sach- und fachgerecht bei einer regionalen Abfallsammelstelle. Halten Sie die regional gültigen umweltrelevanten Vorschriften und Normen ein. Hinweis Das Gerät darf nicht in den Hausmüll gelangen. www.ochsner.com | ZBH-Warmwasserspeicher-DE01...
