Wandmontageset
Bei dieser Luftführung muss
installationsseitig eine Wanddurch-
führung hergestellt werden. Das Gerät
kann dann ohne den Einsatz von Luft-
schläuchen direkt und platzsparend mit
Sockelblenden an die Wand montiert
werden.
Beachten Sie bei der Montage von
Wanddurchführungen folgende Punkte:
» Achten Sie auf eventuelle Ver-
sorgungsleitungen in der Wand.
» Beachten Sie bei Bohrarbeiten
eventuelle tragende Bauteile, wie z.
B. Stahlträger und Stahlbetonträger.
» Entfernen Sie vor dem Bohren
eventuelle Fassadenverkleidungen, z.
B. Schiefer- oder Behangplatten.
» Positionieren Sie die Bohrschablone
am zukünftigen Aufstellort des
Gerätes und fixieren Sie diese gegen
Verrutschen.
» Bohren Sie mit einem 6,0-mm-
Bohrer die Mittelpunkte der Kern-
bohrungen durch die Schablone in
die Wand.
» Bohren Sie mit einem 6,0-mm-
Bohrer die Befestigungslöcher für
die Wandschiene durch die Bohr-
schablone in die Wand.
» Entfernen Sie die Bohrschablone.
» Bohren Sie die beiden Zentrier-
bohrungen für die Kernbohrungen
mit einem geeigneten Bohrer durch
die Wand hindurch, sodass die
Mittelpunkte von außen erkennbar
sind.
» Decken Sie im Wohnbereich den
Fußboden unterhalb der Aus-
trittsöffnungen ab, um Schmutz
und Wasser der Kernlochbohrung
aufzunehmen.
» Bohren Sie die Kernbohrungen
unter Beachtung des von Innen nach
außen verlaufenden Gefälles.

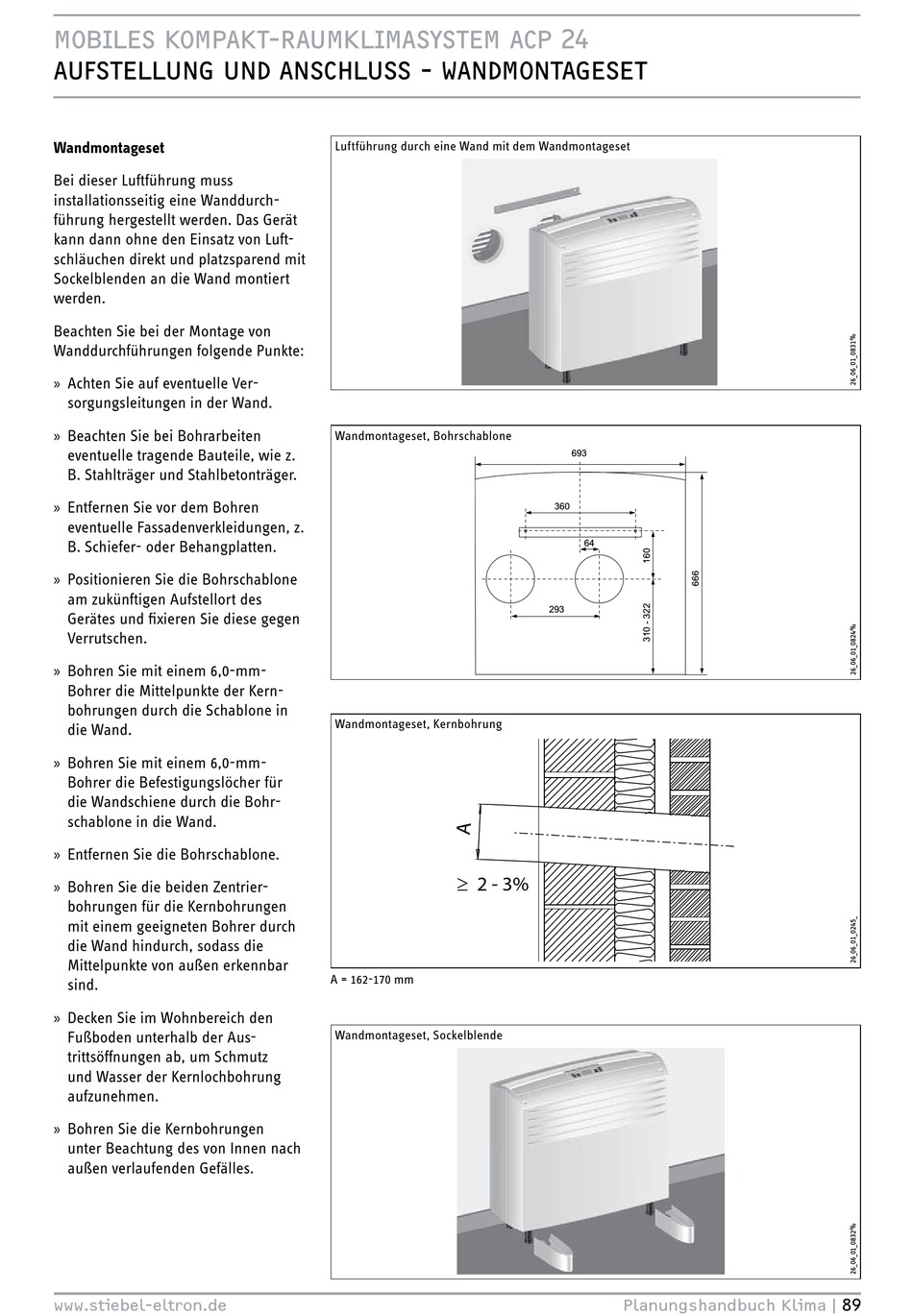

Luftführung durch eine Wand mit dem Wandmontageset
Wandmontageset, Bohrschablone
Wandmontageset, Kernbohrung
t 2 - 3%
A = 162-170 mm
Wandmontageset, Sockelblende
693
360
64
293
