Gruppenregler-Schaltung
Mit einem Bedienteil können bis zu 10
Innengeräte mit denselben Parametern
angesteuert werden.
Über ein Relais je Lüfterstufe des
Führungsgerätes werden die weiteren
Geräte angesteuert.
Die Kontaktbelastbarkeit der Relais
muss 16 A (AC) betragen.
Hierzu das Bedienteil mit der Regelung
des ersten Gerätes verbinden.
Anschließend das Bedienteil des
Führungsgerätes zu den Folgegeräten
mit Hilfsrelais verdrahten.
Die Bedienteile der Folgegeräte
müssen von der jeweiligen Elektronik
abgeklemmt werden!.

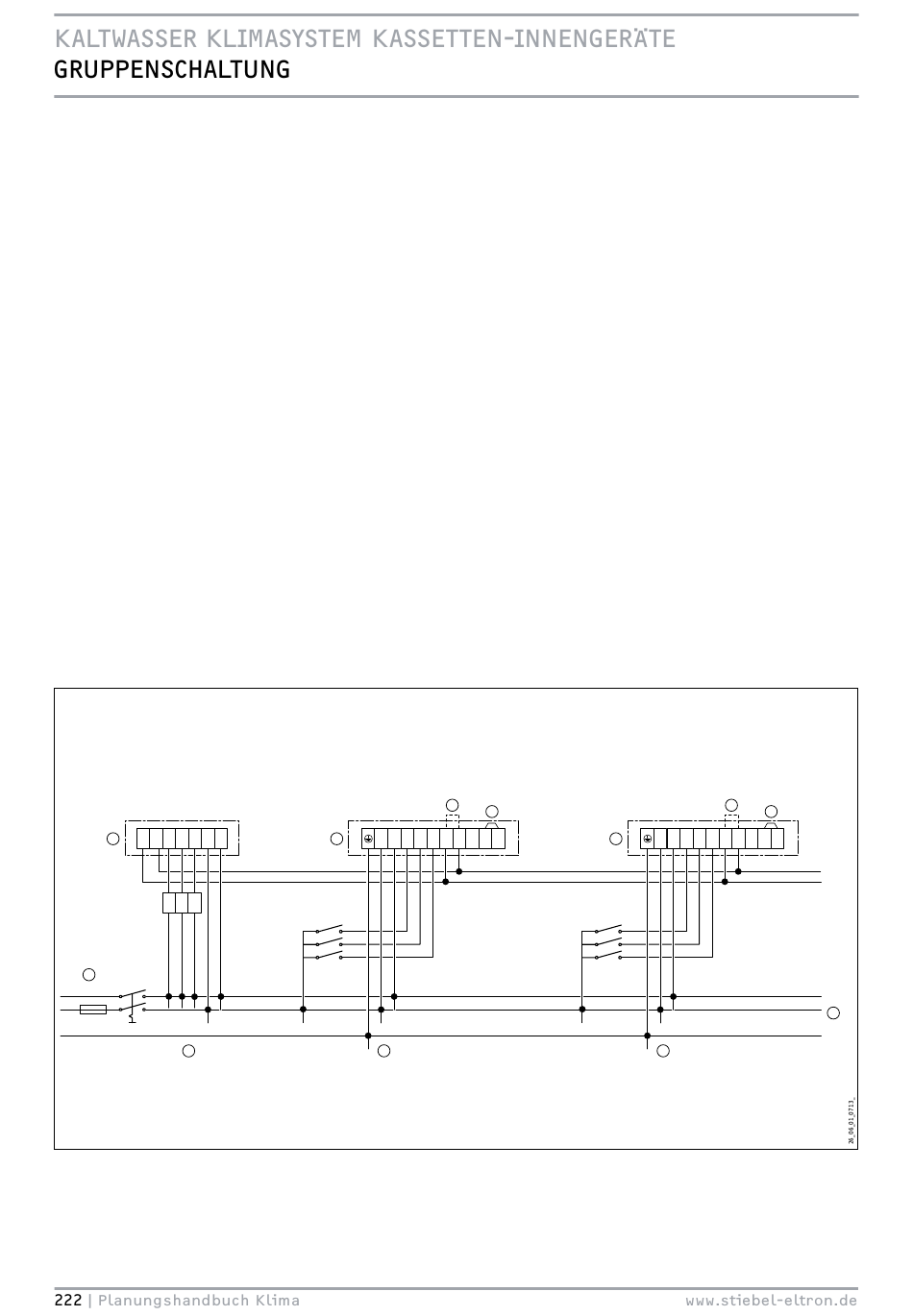

Elektrisches Anschlussschema für mehrere Geräte an einem Bedienteil
A 1 2 3 4 5 6
7|N
H L M
C
N
L
PE
D
A Wandregelung Kassetten-Raumklimasystem
ACKH 10/12/18
B Anschluss Kassetten-Raumklimasystem ACKH
10/12/18
C Netzanschluss
D Hilfsrelais M, H, L anpassen an zu schaltende
Leistung (pro Innengerät ca. 100 W)
S
B L N 3 4 5 7 1 6 2 2
L
M
H
E
E Verdrahtung für Innengeräte sinngemäß
übertragbar.
F Zu den anderen Innengeräten
S Brücke, installationsseitig zu setzen für Kühl-
und Heizbetrieb
(Ohne Brücke nur Kühlbetrieb)
T Brücke, werkseitig gesetzt
T
B L
L
M
H
E
H Hohe Lüfterstufe
M Mittlere Lüfterstufe
L Niedrige Lüfterstufe
S
T
N 3 4 5 7 1 6 2 2
F
