Planungshinweise
Beachten Sie die für diesen Produkt-
typ generell geltenden planerischen
Grundlagen (z. B. hinsichtlich zu-
lässiger Aufstellorten, Kältemittel-
leitungen, notwendiger Kondens-
wasserablaufleitung, elektrischem
Anschluss, etc.). Die Grundlagen
sind im planerischen Teil dieses
Dokumentes thematisch sortiert
abgebildet.
Nachfolgend finden Sie einzig ent-
sprechend produktspezifische
Gerätedaten.

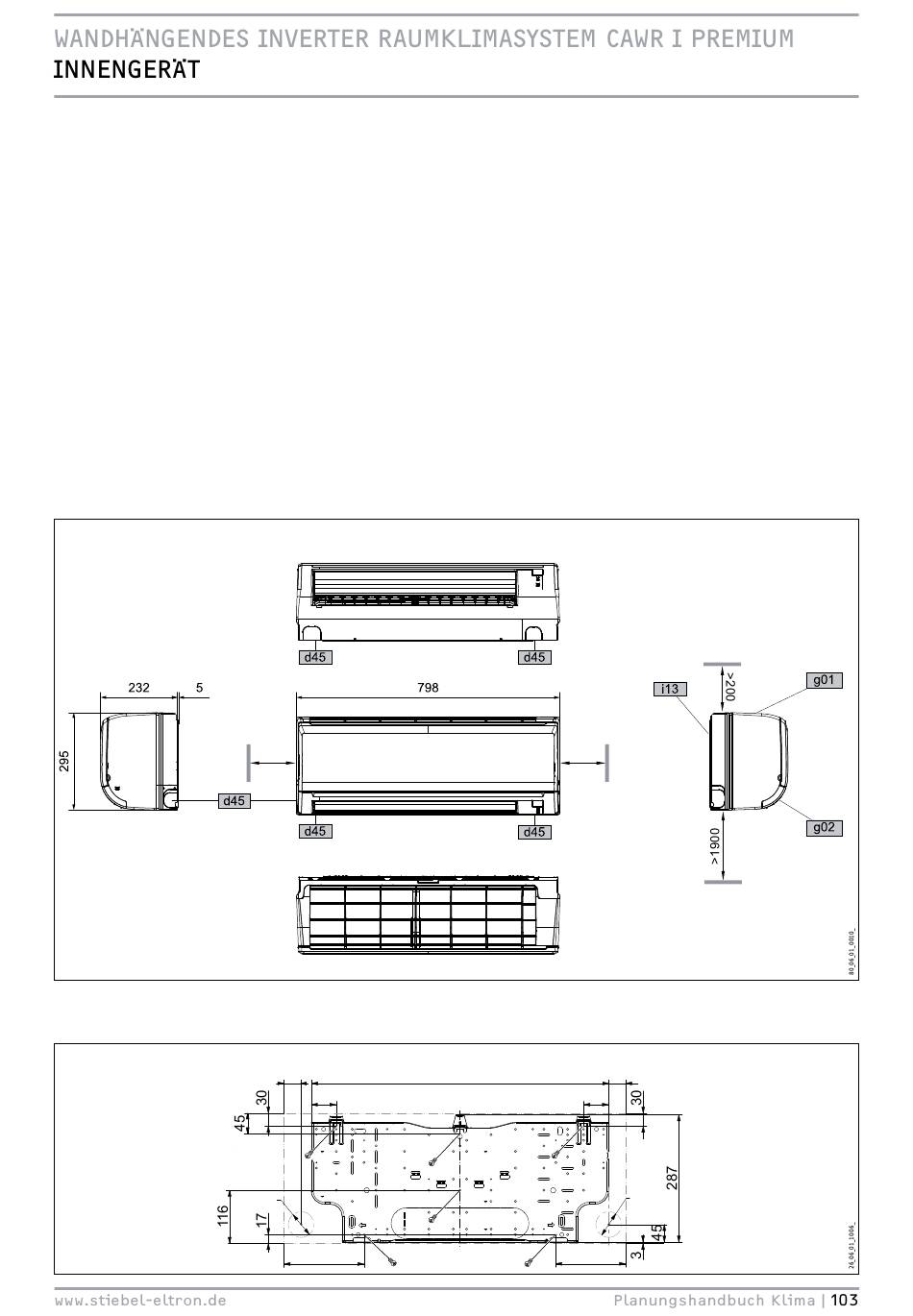

Maße und Anschlüsse
d45 Kondensatablauf / Einführung elektrische Leitungen
g01 Lufteintritt
Wandmontageplatte
Montage des Innengerätes
Das Gerät ist für die Montage an einer
senkrechten Wand ausgelegt. Beachten
Sie bei der Montage des Gerätes die
angegebenen Abstandsmaße.
!


‘

!
g02 Luftaustritt
i13 Wandaufhängung



‘
