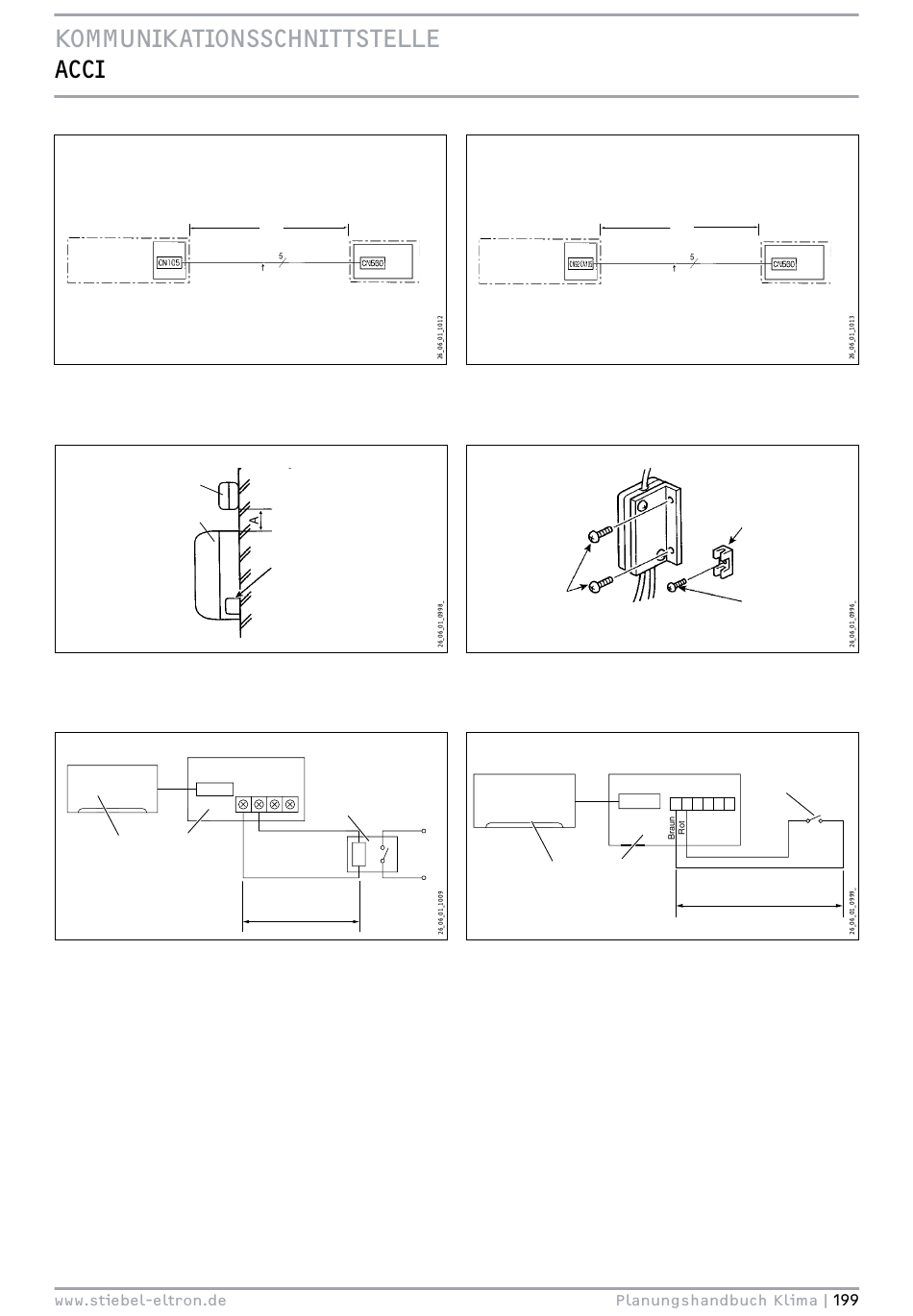

Anschluss ACCI mit ACW i premium

&RQQHFW WKH FRQQHFWLQJ FDEOH WKDW FRPHV ZLWK WKH
,QGRRU FRQWURO ERDUG
LQWHUIDFH XQLW WR WKH FRQQHFWRU &1 RQ WKH LQGRRU
1 Steuerplatine des Klima-Wandinnengerätes
2 Steuerplatine der Kommunikationsschnittstelle ACCI
Montage über einem wandhängenden Klimagerät
1
2
1 Kommunikationsschnittstelle
2 Klima-Innengerät
Anschlussschema Ausgabe eines Betriebszustandes
CN560
1 2
1 Klima-Innengerät
2 Schnittstelleneinheit
3 Relais
Beachten Sie die Detailinformationen in der
Installationsanleitung.
”
 P

3
3 Anschluss für die
Kommunikationsschnittstelle
am Klima-Innengerät
A > 40 mm
TB580
1 2 A B
3
Max. 100 m
Anschluss ACCI mit ACK i premium

&RQQHFW WKH FRQQHFWLQJ FDEOH WKDW FRPHV ZLWK WKH
,QGRRU FRQWURO ERDUG
LQWHUIDFH XQLW WR WKH FRQQHFWRU &1 &1 RQ WKH
1 Steuerplatine des Klima-Deckenkassettengerätes
2 Steuerplatine der Kommunikationsschnittstelle ACCI
Montage mit Wandhalterung

1 Schrauben
2 Kabelklemme für die Verbindungsleitung
Anschlussschema kabelgebundene Fernsteuerung: Beispiel Fern-Ein/
Aus-Schalten
CN560
1 2
1 Klima-Innengerät
2 Schnittstelleneinheit
≤
 P



3
CN591
1 2 3 4 5 6
Max. 100 m
3 Schalter (ca. 10 mA)
