Planungshinweise
Beachten Sie die für diesen Produkt-
typ generell geltenden planerischen
Grundlagen (z. B. hinsichtlich zu-
lässiger Aufstellorten, Kältemittel-
leitungen, notwendiger Kondens-
wasserablaufleitung, elektrischem
Anschluss, etc.). Die Grundlagen
sind im planerischen Teil dieses
Dokumentes thematisch sortiert
abgebildet.
Nachfolgend finden Sie einzig ent-
sprechend produktspezifische
Gerätedaten.

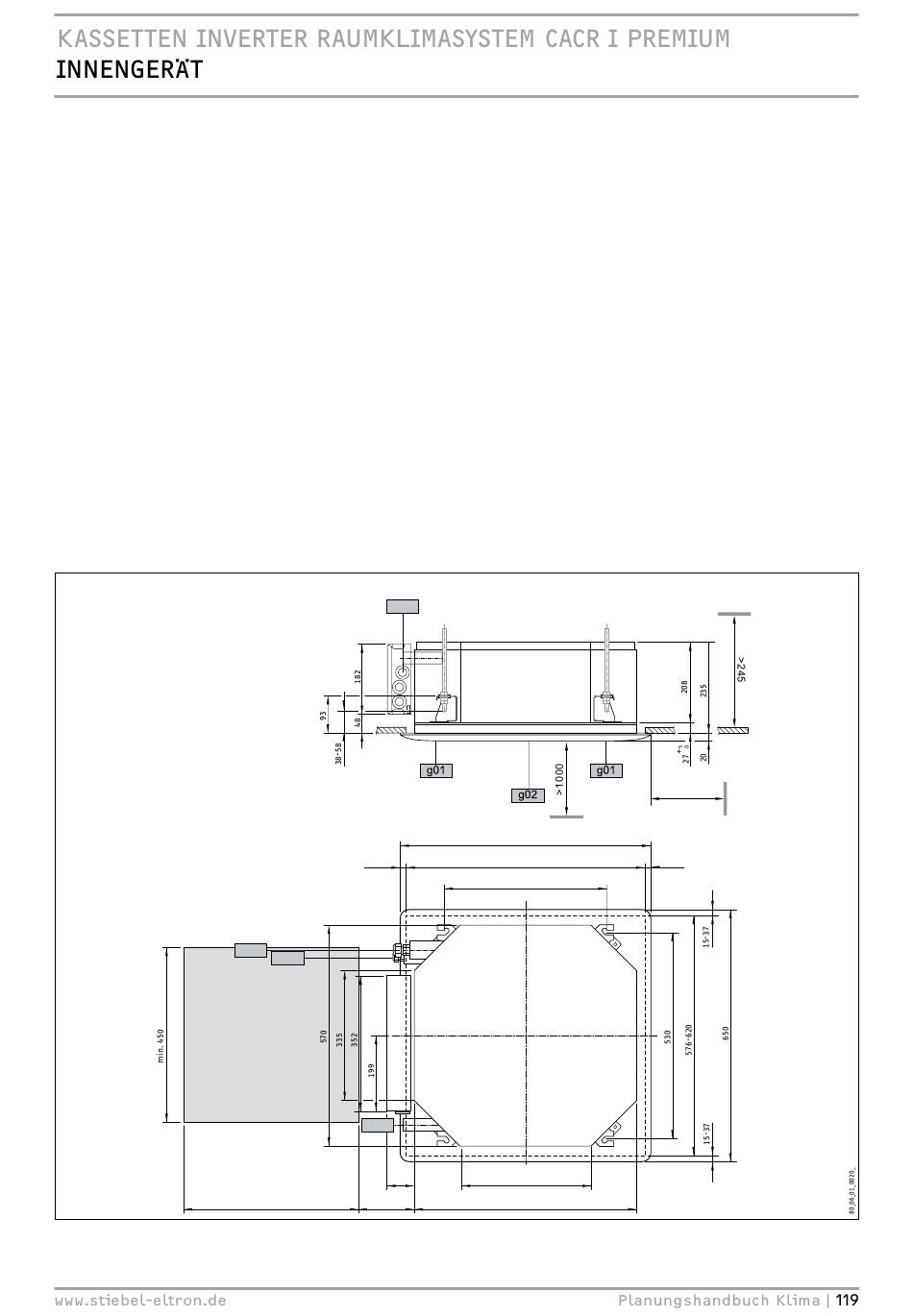

Maße und Anschlüsse
b01 Einführung elektrische Leitungen
d45 Kondensatablauf
Montage des Innengerätes
Die Kassette ist für die Montage in
einer Euroraster-Zwischendecke
geeignet und wird an der Raum-
decke befestigt. Beachten Sie bei der
Montage des Gerätes die angegebenen
Installationsmaße, Mindestabstände
und den Freiraum zur Wartung.
Beachten Sie die erforderliche Mindest-
Installationshöhe von der Zwischen-
decke bis zur Raumdecke.
E
15-37
L
L
G
87
min. 450 150
g01 Lufteintritt
g02 Luftaustritt
Kondenswasser
Das anfallende Kondenswasser wird
mithilfe einer integrierten Kondensat-
pumpe von der Auffangwanne bis
zum Kondensatanschluss der Kassette
gefördert.
Förderhöhe der Pumpe ausgehend von
der Zwischendecke max. 500 mm.
!
650
576–620 15-37
420
335
570
i25 Kältemittel gasförmig
i26 Kältemittel flüssig
