Auslegung der Umwälzpumpe
Nach dem ermittelten Gesamt-Druck-
verlust wird die Umwälzpumpenaus-
legung überprüft.
» Tragen Sie Förderhöhe der Umwälz-
pumpe waagerecht in das Pumpen-
diagramm ein.
» Tragen Sie die Fördermenge senk-
recht in das Pumpendiagramm ein.
» Verschieben Sie den Schnittpunkt „A"
von Förderhöhe und Fördermenge
auf der Rohrnetzkennlinie bis zur
nächsthöheren Pumpenkennlinie.
Der Schnittpunkt „B" auf der Pumpen-
kennlinie zeigt den Betriebspunkt der
Umwälzpumpe.

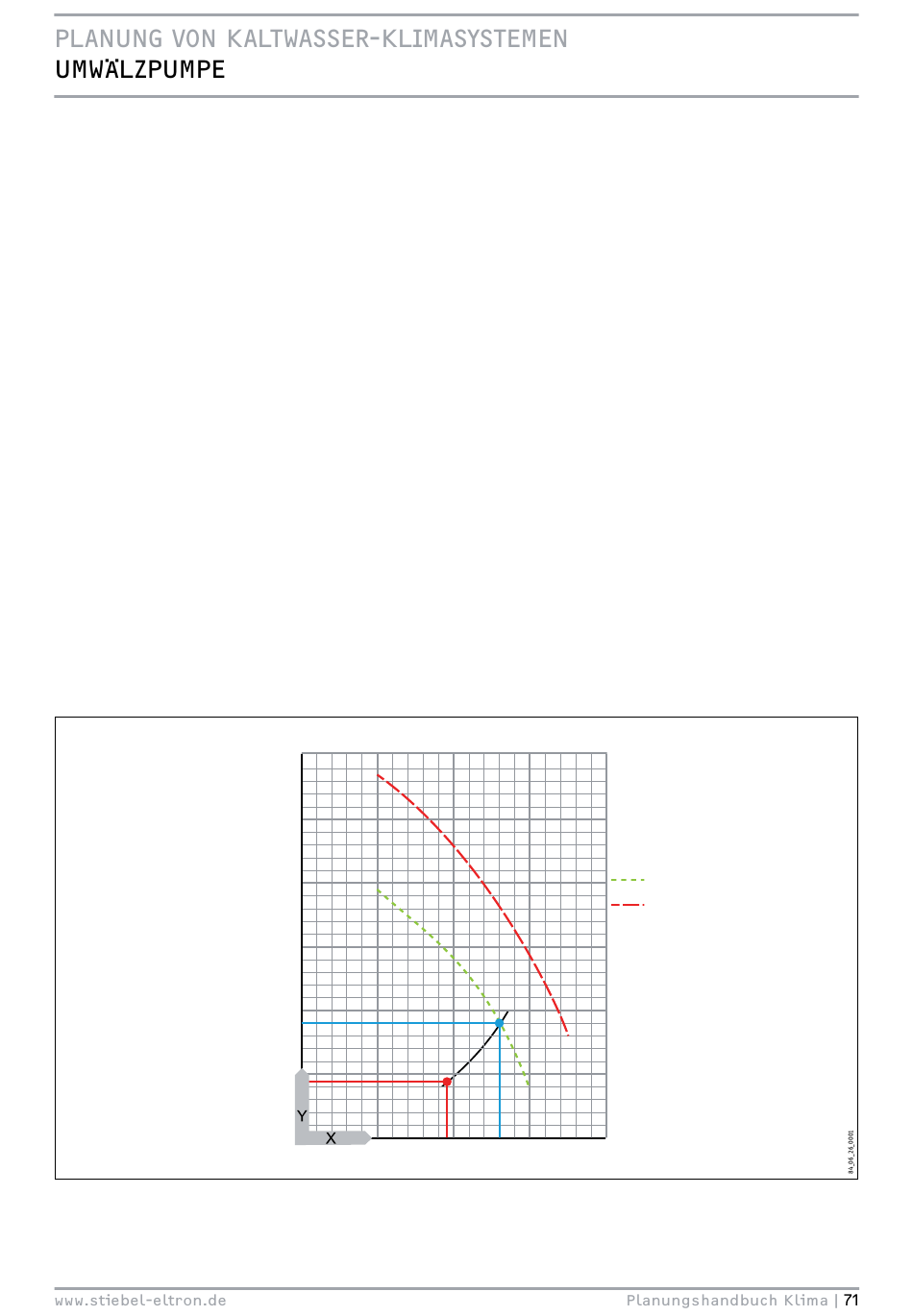

Pumpendiagramm (Beispiel)
X Fördermenge [m3/h]
Y Druckverlust [hPa]
A Auslegungspunkt
B Betriebspunkt








%
$

1 CUH 20 A
2 CUH 30 A
