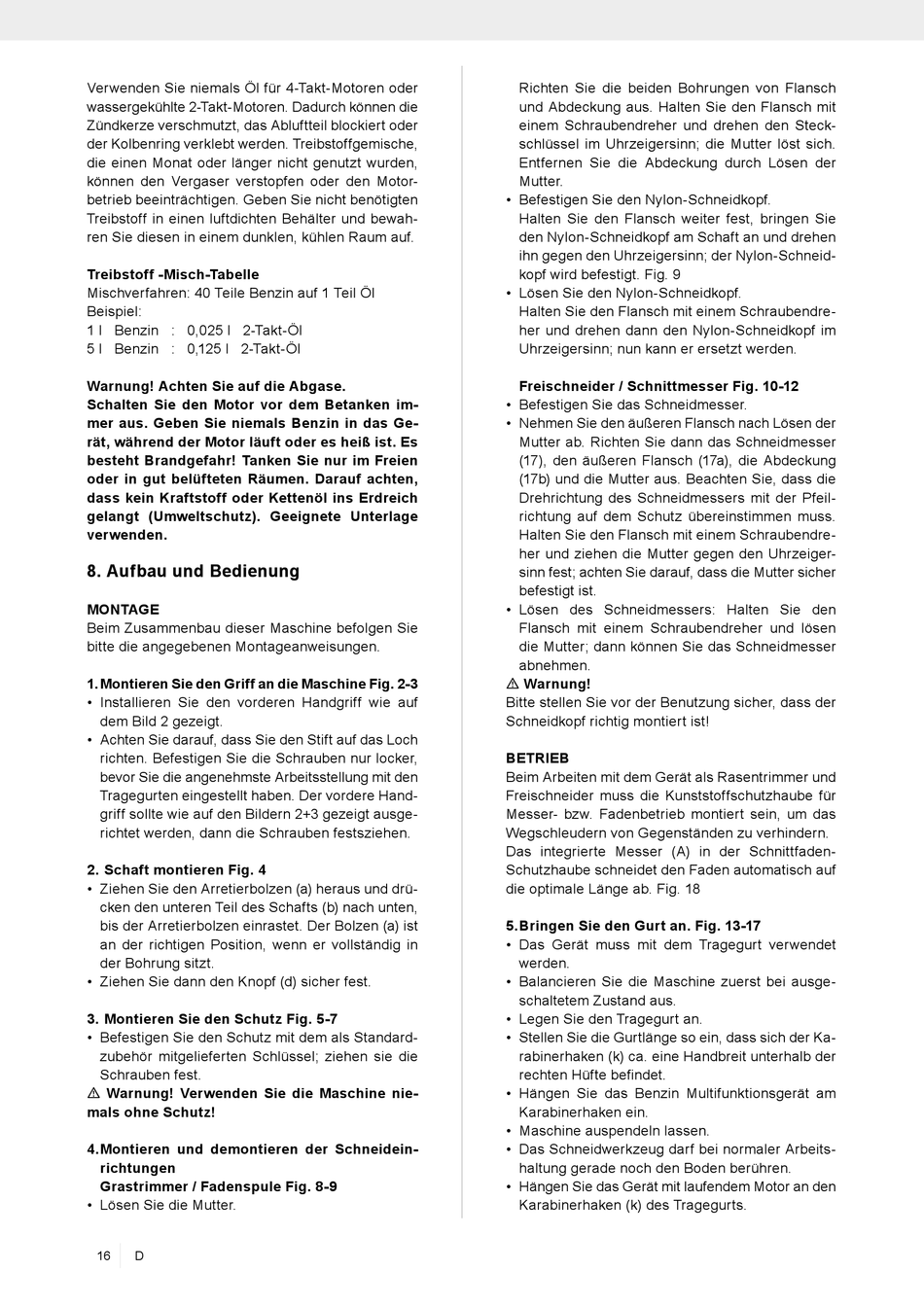

Verwenden Sie niemals Öl für 4-Takt-Motoren oder
wassergekühlte 2-Takt-Motoren. Dadurch können die
Zündkerze verschmutzt, das Abluftteil blockiert oder
der Kolbenring verklebt werden. Treibstoffgemische,
die einen Monat oder länger nicht genutzt wurden,
können den Vergaser verstopfen oder den Motor-
betrieb beeinträchtigen. Geben Sie nicht benötigten
Treibstoff in einen luftdichten Behälter und bewah-
ren Sie diesen in einem dunklen, kühlen Raum auf.
Treibstoff -Misch-Tabelle
Mischverfahren: 40 Teile Benzin auf 1 Teil Öl
Beispiel:
1 l Benzin : 0,025 l 2-Takt-Öl
5 l Benzin : 0,125 l 2-Takt-Öl
Warnung! Achten Sie auf die Abgase.
Schalten Sie den Motor vor dem Betanken im-
mer aus. Geben Sie niemals Benzin in das Ge-
rät, während der Motor läuft oder es heiß ist. Es
besteht Brandgefahr! Tanken Sie nur im Freien
oder in gut belüfteten Räumen. Darauf achten,
dass kein Kraftstoff oder Kettenöl ins Erdreich
gelangt (Umweltschutz). Geeignete Unterlage
verwenden.

8. Aufbau und Bedienung

MONTAGE
Beim Zusammenbau dieser Maschine befolgen Sie
bitte die angegebenen Montageanweisungen.
1. Montieren Sie den Griff an die Maschine Fig. 2-3
• Installieren Sie den vorderen Handgriff wie auf
dem Bild 2 gezeigt.
• Achten Sie darauf, dass Sie den Stift auf das Loch
richten. Befestigen Sie die Schrauben nur locker,
bevor Sie die angenehmste Arbeitsstellung mit den
Tragegurten eingestellt haben. Der vordere Hand-
griff sollte wie auf den Bildern 2+3 gezeigt ausge-
richtet werden, dann die Schrauben festsziehen.
2. Schaft montieren Fig. 4
• Ziehen Sie den Arretierbolzen (a) heraus und drü-
cken den unteren Teil des Schafts (b) nach unten,
bis der Arretierbolzen einrastet. Der Bolzen (a) ist
an der richtigen Position, wenn er vollständig in
der Bohrung sitzt.
• Ziehen Sie dann den Knopf (d) sicher fest.
3. Montieren Sie den Schutz Fig. 5-7
• Befestigen Sie den Schutz mit dem als Standard-
zubehör mitgelieferten Schlüssel; ziehen sie die
Schrauben fest.
m Warnung! Verwenden Sie die Maschine nie-
mals ohne Schutz!
4. Montieren und demontieren der Schneidein-
richtungen
Grastrimmer / Fadenspule Fig. 8-9
• Lösen Sie die Mutter.
16 D
Richten Sie die beiden Bohrungen von Flansch
und Abdeckung aus. Halten Sie den Flansch mit
einem Schraubendreher und drehen den Steck-
schlüssel im Uhrzeigersinn; die Mutter löst sich.
Entfernen Sie die Abdeckung durch Lösen der
Mutter.
• Befestigen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch weiter fest, bringen Sie
den Nylon-Schneidkopf am Schaft an und drehen
ihn gegen den Uhrzeigersinn; der Nylon-Schneid-
kopf wird befestigt. Fig. 9
• Lösen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch mit einem Schraubendre-
her und drehen dann den Nylon-Schneidkopf im
Uhrzeigersinn; nun kann er ersetzt werden.
Freischneider / Schnittmesser Fig. 10-12
• Befestigen Sie das Schneidmesser.
• Nehmen Sie den äußeren Flansch nach Lösen der
Mutter ab. Richten Sie dann das Schneidmesser
(17), den äußeren Flansch (17a), die Abdeckung
(17b) und die Mutter aus. Beachten Sie, dass die
Drehrichtung des Schneidmessers mit der Pfeil-
richtung auf dem Schutz übereinstimmen muss.
Halten Sie den Flansch mit einem Schraubendre-
her und ziehen die Mutter gegen den Uhrzeiger-
sinn fest; achten Sie darauf, dass die Mutter sicher
befestigt ist.
• Lösen des Schneidmessers: Halten Sie den
Flansch mit einem Schraubendreher und lösen
die Mutter; dann können Sie das Schneidmesser
abnehmen.
m Warnung!
Bitte stellen Sie vor der Benutzung sicher, dass der
Schneidkopf richtig montiert ist!
BETRIEB
Beim Arbeiten mit dem Gerät als Rasentrimmer und
Freischneider muss die Kunststoffschutzhaube für
Messer- bzw. Fadenbetrieb montiert sein, um das
Wegschleudern von Gegenständen zu verhindern.
Das integrierte Messer (A) in der Schnittfaden-
Schutzhaube schneidet den Faden automatisch auf
die optimale Länge ab. Fig. 18
5. Bringen Sie den Gurt an. Fig. 13-17
• Das Gerät muss mit dem Tragegurt verwendet
werden.
• Balancieren Sie die Maschine zuerst bei ausge-
schaltetem Zustand aus.
• Legen Sie den Tragegurt an.
• Stellen Sie die Gurtlänge so ein, dass sich der Ka-
rabinerhaken (k) ca. eine Handbreit unterhalb der
rechten Hüfte befindet.
• Hängen Sie das Benzin Multifunktionsgerät am
Karabinerhaken ein.
• Maschine auspendeln lassen.
• Das Schneidwerkzeug darf bei normaler Arbeits-
haltung gerade noch den Boden berühren.
• Hängen Sie das Gerät mit laufendem Motor an den
Karabinerhaken (k) des Tragegurts.
