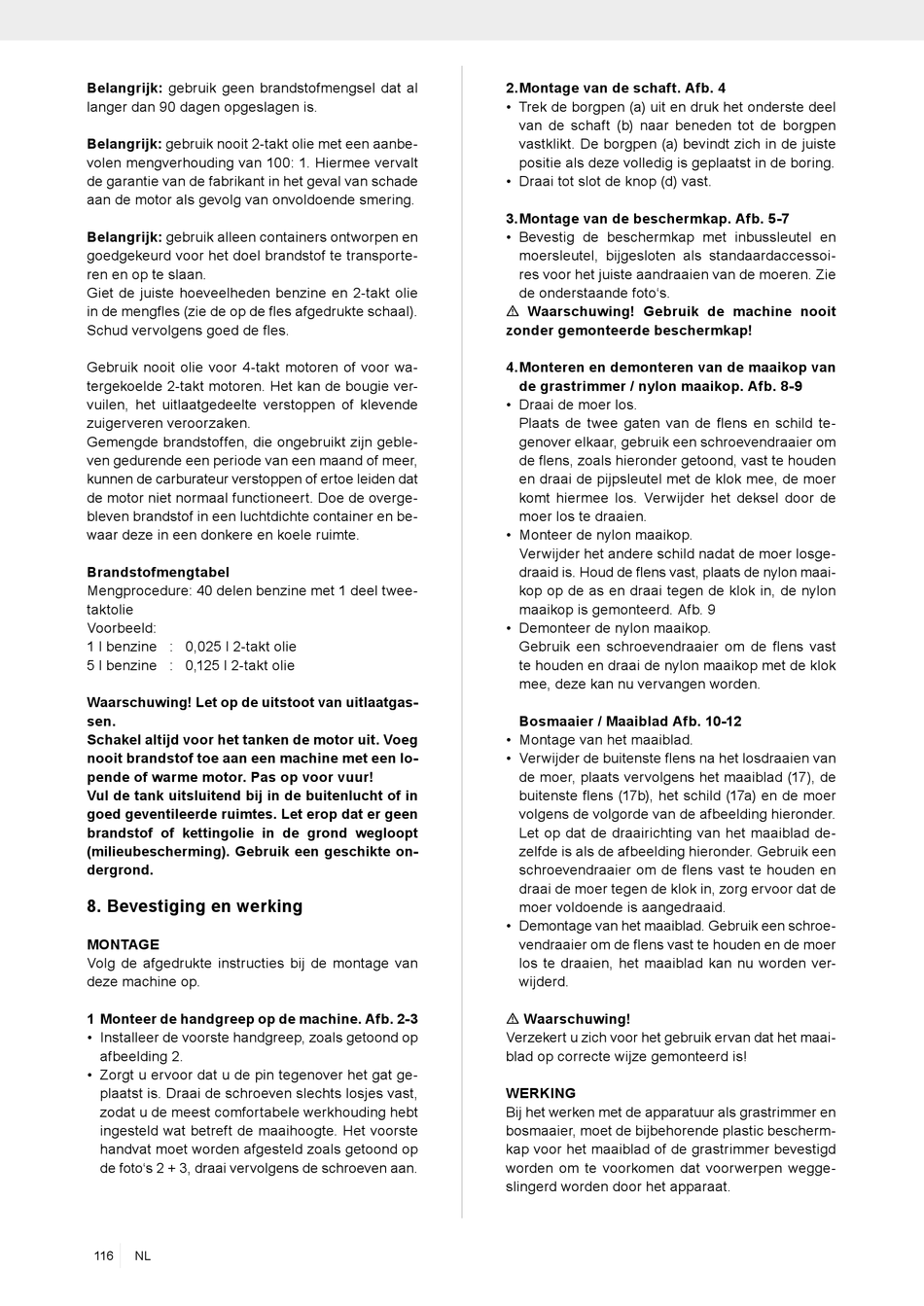

Belangrijk: gebruik geen brandstofmengsel dat al
langer dan 90 dagen opgeslagen is.
Belangrijk: gebruik nooit 2-takt olie met een aanbe-
volen mengverhouding van 100: 1. Hiermee vervalt
de garantie van de fabrikant in het geval van schade
aan de motor als gevolg van onvoldoende smering.
Belangrijk: gebruik alleen containers ontworpen en
goedgekeurd voor het doel brandstof te transporte-
ren en op te slaan.
Giet de juiste hoeveelheden benzine en 2-takt olie
in de mengfles (zie de op de fles afgedrukte schaal).
Schud vervolgens goed de fles.
Gebruik nooit olie voor 4-takt motoren of voor wa-
tergekoelde 2-takt motoren. Het kan de bougie ver-
vuilen, het uitlaatgedeelte verstoppen of klevende
zuigerveren veroorzaken.
Gemengde brandstoffen, die ongebruikt zijn geble-
ven gedurende een periode van een maand of meer,
kunnen de carburateur verstoppen of ertoe leiden dat
de motor niet normaal functioneert. Doe de overge-
bleven brandstof in een luchtdichte container en be-
waar deze in een donkere en koele ruimte.
Brandstofmengtabel
Mengprocedure: 40 delen benzine met 1 deel twee-
taktolie
Voorbeeld:
1 l benzine : 0,025 l 2-takt olie
5 l benzine : 0,125 l 2-takt olie
Waarschuwing! Let op de uitstoot van uitlaatgas-
sen.
Schakel altijd voor het tanken de motor uit. Voeg
nooit brandstof toe aan een machine met een lo-
pende of warme motor. Pas op voor vuur!
Vul de tank uitsluitend bij in de buitenlucht of in
goed geventileerde ruimtes. Let erop dat er geen
brandstof of kettingolie in de grond wegloopt
(milieubescherming). Gebruik een geschikte on-
dergrond.

8. Bevestiging en werking

MONTAGE
Volg de afgedrukte instructies bij de montage van
deze machine op.
1 Monteer de handgreep op de machine. Afb. 2-3
• Installeer de voorste handgreep, zoals getoond op
afbeelding 2.
• Zorgt u ervoor dat u de pin tegenover het gat ge-
plaatst is. Draai de schroeven slechts losjes vast,
zodat u de meest comfortabele werkhouding hebt
ingesteld wat betreft de maaihoogte. Het voorste
handvat moet worden afgesteld zoals getoond op
de foto's 2 + 3, draai vervolgens de schroeven aan.
116 NL
2. Montage van de schaft. Afb. 4
• Trek de borgpen (a) uit en druk het onderste deel
van de schaft (b) naar beneden tot de borgpen
vastklikt. De borgpen (a) bevindt zich in de juiste
positie als deze volledig is geplaatst in de boring.
• Draai tot slot de knop (d) vast.
3. Montage van de beschermkap. Afb. 5-7
• Bevestig de beschermkap met inbussleutel en
moersleutel, bijgesloten als standaardaccessoi-
res voor het juiste aandraaien van de moeren. Zie
de onderstaande foto's.
m Waarschuwing! Gebruik de machine nooit
zonder gemonteerde beschermkap!
4. Monteren en demonteren van de maaikop van
de grastrimmer / nylon maaikop. Afb. 8-9
• Draai de moer los.
Plaats de twee gaten van de flens en schild te-
genover elkaar, gebruik een schroevendraaier om
de flens, zoals hieronder getoond, vast te houden
en draai de pijpsleutel met de klok mee, de moer
komt hiermee los. Verwijder het deksel door de
moer los te draaien.
• Monteer de nylon maaikop.
Verwijder het andere schild nadat de moer losge-
draaid is. Houd de flens vast, plaats de nylon maai-
kop op de as en draai tegen de klok in, de nylon
maaikop is gemonteerd. Afb. 9
• Demonteer de nylon maaikop.
Gebruik een schroevendraaier om de flens vast
te houden en draai de nylon maaikop met de klok
mee, deze kan nu vervangen worden.
Bosmaaier / Maaiblad Afb. 10-12
• Montage van het maaiblad.
• Verwijder de buitenste flens na het losdraaien van
de moer, plaats vervolgens het maaiblad (17), de
buitenste flens (17b), het schild (17a) en de moer
volgens de volgorde van de afbeelding hieronder.
Let op dat de draairichting van het maaiblad de-
zelfde is als de afbeelding hieronder. Gebruik een
schroevendraaier om de flens vast te houden en
draai de moer tegen de klok in, zorg ervoor dat de
moer voldoende is aangedraaid.
• Demontage van het maaiblad. Gebruik een schroe-
vendraaier om de flens vast te houden en de moer
los te draaien, het maaiblad kan nu worden ver-
wijderd.
m Waarschuwing!
Verzekert u zich voor het gebruik ervan dat het maai-
blad op correcte wijze gemonteerd is!
WERKING
Bij het werken met de apparatuur als grastrimmer en
bosmaaier, moet de bijbehorende plastic bescherm-
kap voor het maaiblad of de grastrimmer bevestigd
worden om te voorkomen dat voorwerpen wegge-
slingerd worden door het apparaat.
