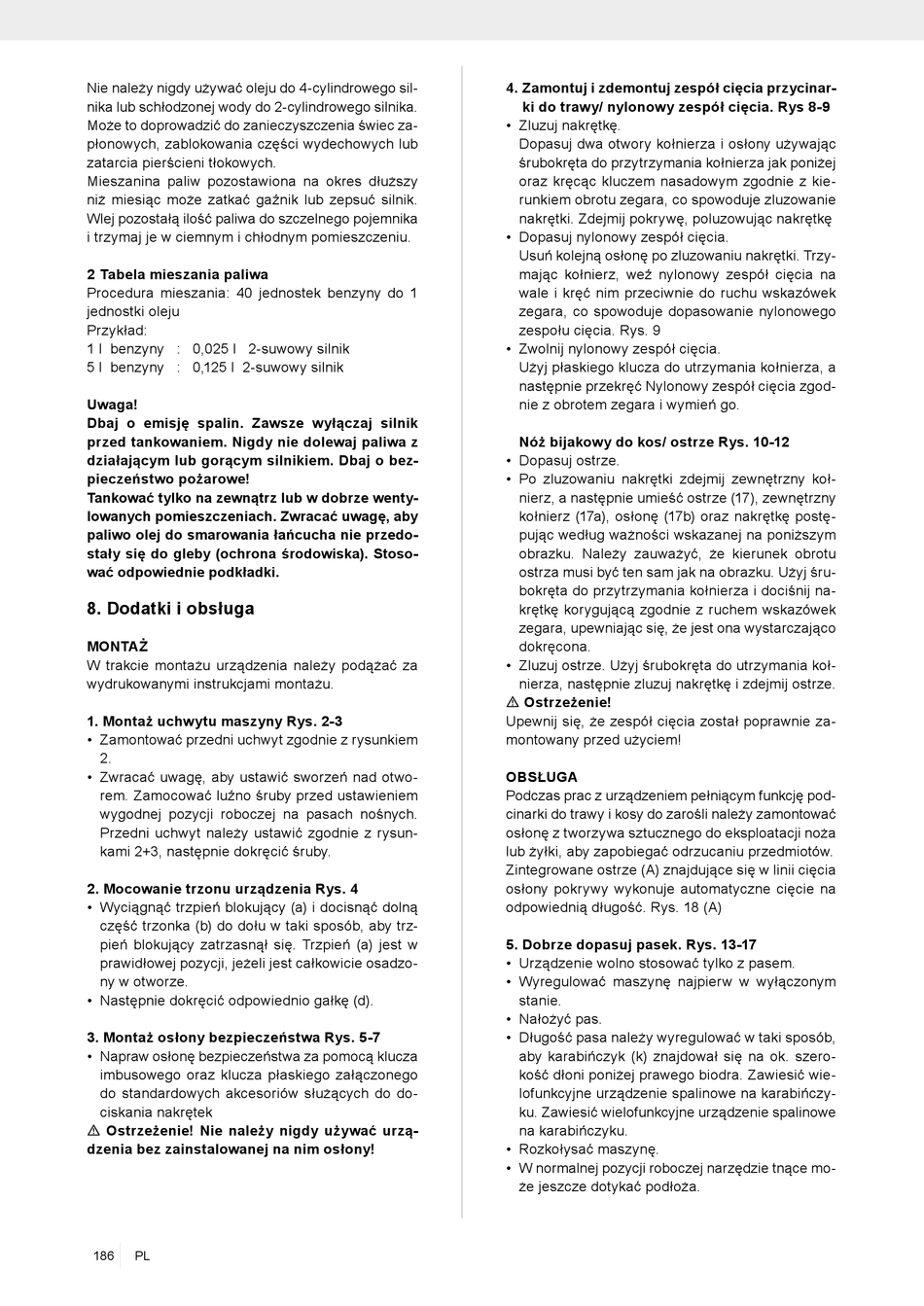

Nie należy nigdy używać oleju do 4-cylindrowego sil-
nika lub schłodzonej wody do 2-cylindrowego silnika.
Może to doprowadzić do zanieczyszczenia świec za-
płonowych, zablokowania części wydechowych lub
zatarcia pierścieni tłokowych.
Mieszanina paliw pozostawiona na okres dłuższy
niż miesiąc może zatkać gaźnik lub zepsuć silnik.
Wlej pozostałą ilość paliwa do szczelnego pojemnika
i trzymaj je w ciemnym i chłodnym pomieszczeniu.
2 Tabela mieszania paliwa
Procedura mieszania: 40 jednostek benzyny do 1
jednostki oleju
Przykład:
1 l benzyny : 0,025 l 2-suwowy silnik
5 l benzyny : 0,125 l 2-suwowy silnik
Uwaga!
Dbaj o emisję spalin. Zawsze wyłączaj silnik
przed tankowaniem. Nigdy nie dolewaj paliwa z
działającym lub gorącym silnikiem. Dbaj o bez-
pieczeństwo pożarowe!
Tankować tylko na zewnątrz lub w dobrze wenty-
lowanych pomieszczeniach. Zwracać uwagę, aby
paliwo olej do smarowania łańcucha nie przedo-
stały się do gleby (ochrona środowiska). Stoso-
wać odpowiednie podkładki.
8. Dodatki i obsługa
MONTAŻ
W trakcie montażu urządzenia należy podążać za
wydrukowanymi instrukcjami montażu.
1. Montaż uchwytu maszyny Rys. 2-3
• Zamontować przedni uchwyt zgodnie z rysunkiem
2.
• Zwracać uwagę, aby ustawić sworzeń nad otwo-
rem. Zamocować luźno śruby przed ustawieniem
wygodnej pozycji roboczej na pasach nośnych.
Przedni uchwyt należy ustawić zgodnie z rysun-
kami 2+3, następnie dokręcić śruby.
2. Mocowanie trzonu urządzenia Rys. 4
• Wyciągnąć trzpień blokujący (a) i docisnąć dolną
część trzonka (b) do dołu w taki sposób, aby trz-
pień blokujący zatrzasnął się. Trzpień (a) jest w
prawidłowej pozycji, jeżeli jest całkowicie osadzo-
ny w otworze.
• Następnie dokręcić odpowiednio gałkę (d).
3. Montaż osłony bezpieczeństwa Rys. 5-7
• Napraw osłonę bezpieczeństwa za pomocą klucza
imbusowego oraz klucza płaskiego załączonego
do standardowych akcesoriów służących do do-
ciskania nakrętek
m Ostrzeżenie! Nie należy nigdy używać urzą-
dzenia bez zainstalowanej na nim osłony!
186 PL
4. Zamontuj i zdemontuj zespół cięcia przycinar-
ki do trawy/ nylonowy zespół cięcia. Rys 8-9
• Zluzuj nakrętkę.
Dopasuj dwa otwory kołnierza i osłony używając
śrubokręta do przytrzymania kołnierza jak poniżej
oraz kręcąc kluczem nasadowym zgodnie z kie-
runkiem obrotu zegara, co spowoduje zluzowanie
nakrętki. Zdejmij pokrywę, poluzowując nakrętkę
• Dopasuj nylonowy zespół cięcia.
Usuń kolejną osłonę po zluzowaniu nakrętki. Trzy-
mając kołnierz, weź nylonowy zespół cięcia na
wale i kręć nim przeciwnie do ruchu wskazówek
zegara, co spowoduje dopasowanie nylonowego
zespołu cięcia. Rys. 9
• Zwolnij nylonowy zespół cięcia.
Użyj płaskiego klucza do utrzymania kołnierza, a
następnie przekręć Nylonowy zespół cięcia zgod-
nie z obrotem zegara i wymień go.
Nóż bijakowy do kos/ ostrze Rys. 10-12
• Dopasuj ostrze.
• Po zluzowaniu nakrętki zdejmij zewnętrzny koł-
nierz, a następnie umieść ostrze (17), zewnętrzny
kołnierz (17a), osłonę (17b) oraz nakrętkę postę-
pując według ważności wskazanej na poniższym
obrazku. Należy zauważyć, że kierunek obrotu
ostrza musi być ten sam jak na obrazku. Użyj śru-
bokręta do przytrzymania kołnierza i dociśnij na-
krętkę korygującą zgodnie z ruchem wskazówek
zegara, upewniając się, że jest ona wystarczająco
dokręcona.
• Zluzuj ostrze. Użyj śrubokręta do utrzymania koł-
nierza, następnie zluzuj nakrętkę i zdejmij ostrze.
m Ostrzeżenie!
Upewnij się, że zespół cięcia został poprawnie za-
montowany przed użyciem!
OBSŁUGA
Podczas prac z urządzeniem pełniącym funkcję pod-
cinarki do trawy i kosy do zarośli należy zamontować
osłonę z tworzywa sztucznego do eksploatacji noża
lub żyłki, aby zapobiegać odrzucaniu przedmiotów.
Zintegrowane ostrze (A) znajdujące się w linii cięcia
osłony pokrywy wykonuje automatyczne cięcie na
odpowiednią długość. Rys. 18 (A)
5. Dobrze dopasuj pasek. Rys. 13-17
• Urządzenie wolno stosować tylko z pasem.
• Wyregulować maszynę najpierw w wyłączonym
stanie.
• Nałożyć pas.
• Długość pasa należy wyregulować w taki sposób,
aby karabińczyk (k) znajdował się na ok. szero-
kość dłoni poniżej prawego biodra. Zawiesić wie-
lofunkcyjne urządzenie spalinowe na karabińczy-
ku. Zawiesić wielofunkcyjne urządzenie spalinowe
na karabińczyku.
• Rozkołysać maszynę.
• W normalnej pozycji roboczej narzędzie tnące mo-
że jeszcze dotykać podłoża.
