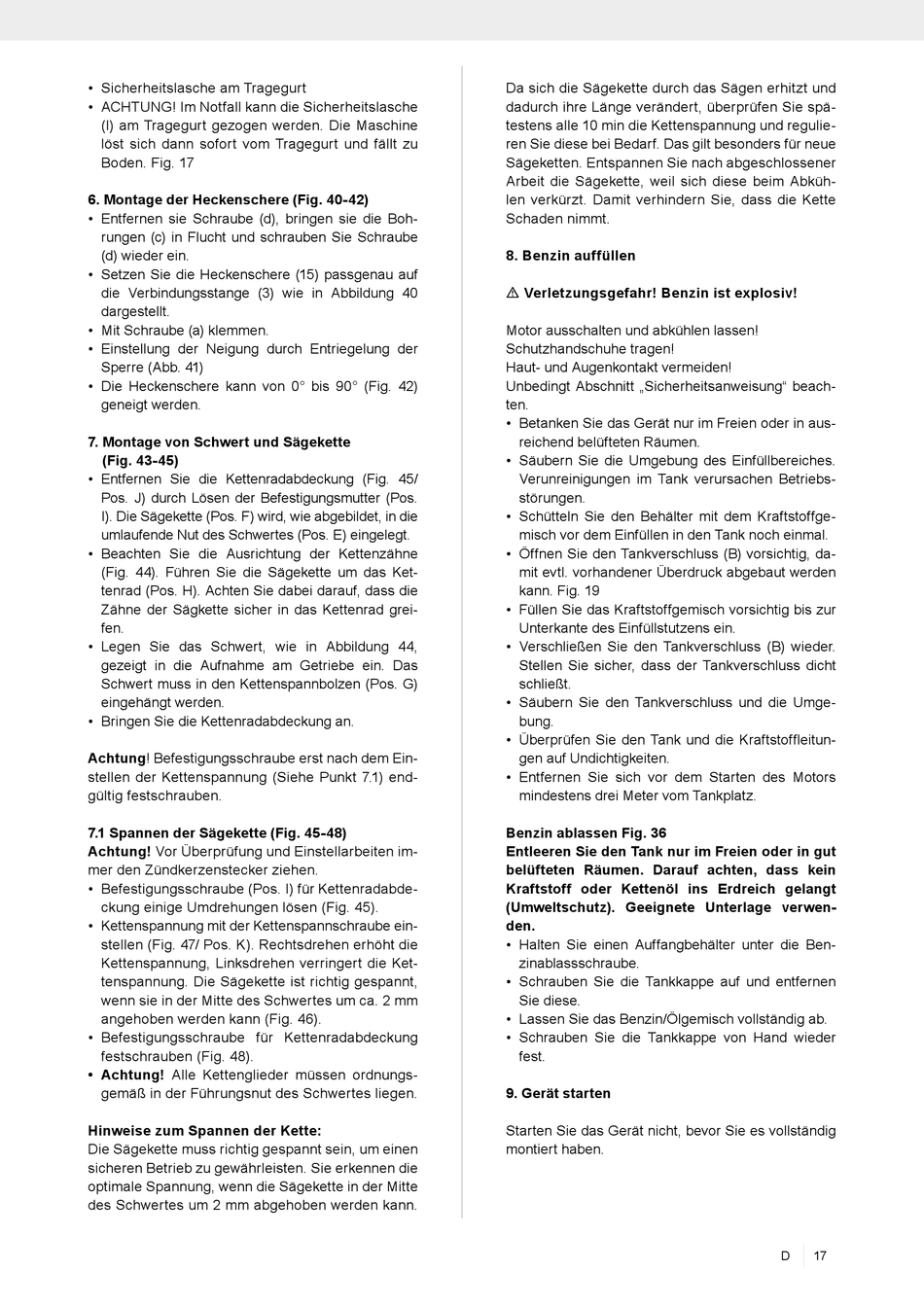

Scheppach MFH5200-4P Originalanleitung Seite 17

• Sicherheitslasche am Tragegurt
• ACHTUNG! Im Notfall kann die Sicherheitslasche
(l) am Tragegurt gezogen werden. Die Maschine
löst sich dann sofort vom Tragegurt und fällt zu
Boden. Fig. 17
6. Montage der Heckenschere (Fig. 40-42)
• Entfernen sie Schraube (d), bringen sie die Boh-
rungen (c) in Flucht und schrauben Sie Schraube
(d) wieder ein.
• Setzen Sie die Heckenschere (15) passgenau auf
die Verbindungsstange (3) wie in Abbildung 40
dargestellt.
• Mit Schraube (a) klemmen.
• Einstellung der Neigung durch Entriegelung der
Sperre (Abb. 41)
• Die Heckenschere kann von 0° bis 90° (Fig. 42)
geneigt werden.
7. Montage von Schwert und Sägekette
(Fig. 43-45)
• Entfernen Sie die Kettenradabdeckung (Fig. 45/
Pos. J) durch Lösen der Befestigungsmutter (Pos.
I). Die Sägekette (Pos. F) wird, wie abgebildet, in die
umlaufende Nut des Schwertes (Pos. E) eingelegt.
• Beachten Sie die Ausrichtung der Kettenzähne
(Fig. 44). Führen Sie die Sägekette um das Ket-
tenrad (Pos. H). Achten Sie dabei darauf, dass die
Zähne der Sägkette sicher in das Kettenrad grei-
fen.
• Legen Sie das Schwert, wie in Abbildung 44,
gezeigt in die Aufnahme am Getriebe ein. Das
Schwert muss in den Kettenspannbolzen (Pos. G)
eingehängt werden.
• Bringen Sie die Kettenradabdeckung an.
Achtung! Befestigungsschraube erst nach dem Ein-
stellen der Kettenspannung (Siehe Punkt 7.1) end-
gültig festschrauben.
7.1 Spannen der Sägekette (Fig. 45-48)
Achtung! Vor Überprüfung und Einstellarbeiten im-
mer den Zündkerzenstecker ziehen.
• Befestigungsschraube (Pos. I) für Kettenradabde-
ckung einige Umdrehungen lösen (Fig. 45).
• Kettenspannung mit der Kettenspannschraube ein-
stellen (Fig. 47/ Pos. K). Rechtsdrehen erhöht die
Kettenspannung, Linksdrehen verringert die Ket-
tenspannung. Die Sägekette ist richtig gespannt,
wenn sie in der Mitte des Schwertes um ca. 2 mm
angehoben werden kann (Fig. 46).
• Befestigungsschraube für Kettenradabdeckung
festschrauben (Fig. 48).
• Achtung! Alle Kettenglieder müssen ordnungs-
gemäß in der Führungsnut des Schwertes liegen.
Hinweise zum Spannen der Kette:
Die Sägekette muss richtig gespannt sein, um einen
sicheren Betrieb zu gewährleisten. Sie erkennen die
optimale Spannung, wenn die Sägekette in der Mitte
des Schwertes um 2 mm abgehoben werden kann.
Da sich die Sägekette durch das Sägen erhitzt und
dadurch ihre Länge verändert, überprüfen Sie spä-
testens alle 10 min die Kettenspannung und regulie-
ren Sie diese bei Bedarf. Das gilt besonders für neue
Sägeketten. Entspannen Sie nach abgeschlossener
Arbeit die Sägekette, weil sich diese beim Abküh-
len verkürzt. Damit verhindern Sie, dass die Kette
Schaden nimmt.
8. Benzin auffüllen
m Verletzungsgefahr! Benzin ist explosiv!
Motor ausschalten und abkühlen lassen!
Schutzhandschuhe tragen!
Haut- und Augenkontakt vermeiden!
Unbedingt Abschnitt „Sicherheitsanweisung" beach-
ten.
• Betanken Sie das Gerät nur im Freien oder in aus-
reichend belüfteten Räumen.
• Säubern Sie die Umgebung des Einfüllbereiches.
Verunreinigungen im Tank verursachen Betriebs-
störungen.
• Schütteln Sie den Behälter mit dem Kraftstoffge-
misch vor dem Einfüllen in den Tank noch einmal.
• Öffnen Sie den Tankverschluss (B) vorsichtig, da-
mit evtl. vorhandener Überdruck abgebaut werden
kann. Fig. 19
• Füllen Sie das Kraftstoffgemisch vorsichtig bis zur
Unterkante des Einfüllstutzens ein.
• Verschließen Sie den Tankverschluss (B) wieder.
Stellen Sie sicher, dass der Tankverschluss dicht
schließt.
• Säubern Sie den Tankverschluss und die Umge-
bung.
• Überprüfen Sie den Tank und die Kraftstoffleitun-
gen auf Undichtigkeiten.
• Entfernen Sie sich vor dem Starten des Motors
mindestens drei Meter vom Tankplatz.
Benzin ablassen Fig. 36
Entleeren Sie den Tank nur im Freien oder in gut
belüfteten Räumen. Darauf achten, dass kein
Kraftstoff oder Kettenöl ins Erdreich gelangt
(Umweltschutz). Geeignete Unterlage verwen-
den.
• Halten Sie einen Auffangbehälter unter die Ben-
zinablassschraube.
• Schrauben Sie die Tankkappe auf und entfernen
Sie diese.
• Lassen Sie das Benzin/Ölgemisch vollständig ab.
• Schrauben Sie die Tankkappe von Hand wieder
fest.
9. Gerät starten
Starten Sie das Gerät nicht, bevor Sie es vollständig
montiert haben.
