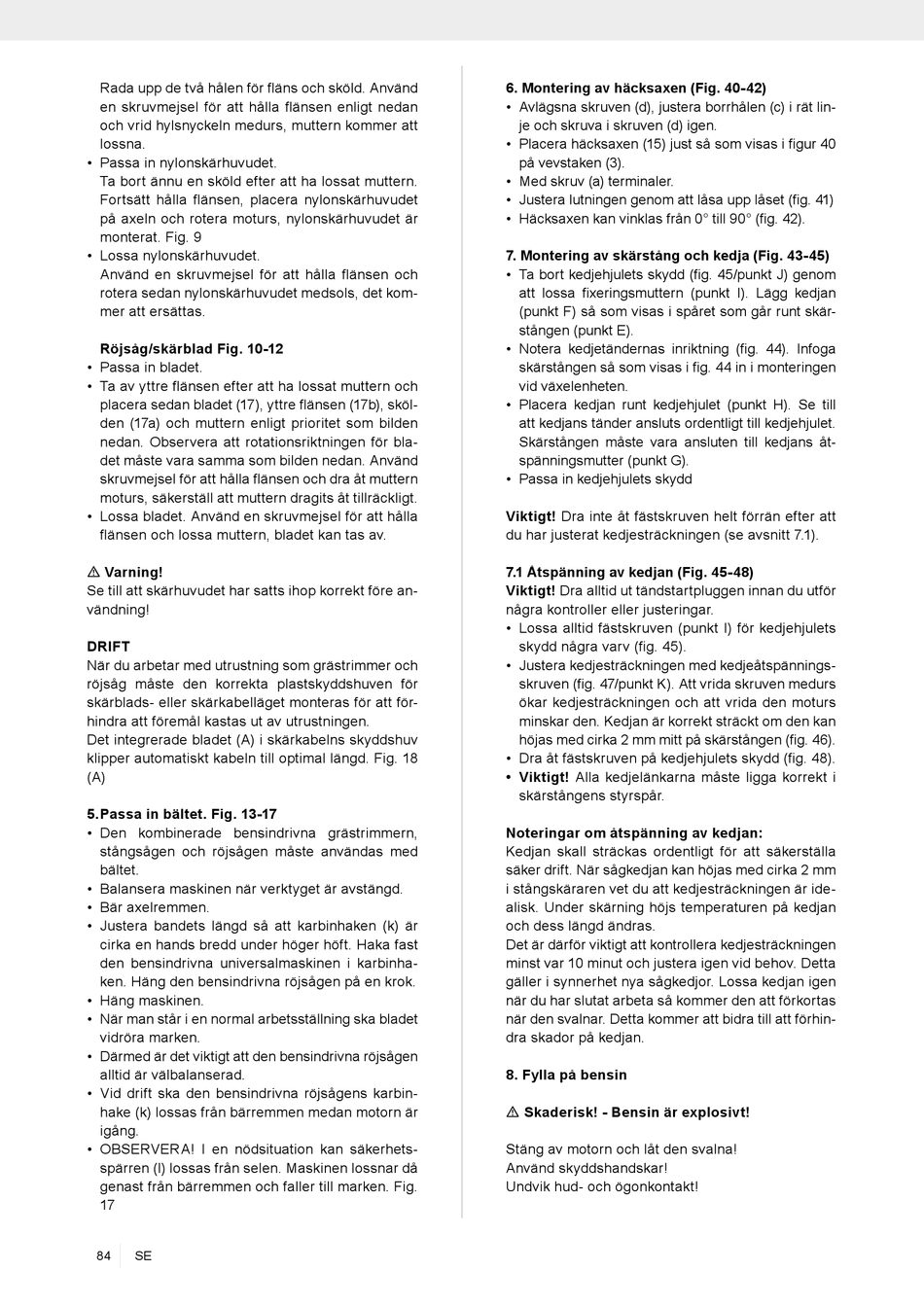

Scheppach MFH5200-4P Originalanleitung Seite 84

Rada upp de två hålen för fläns och sköld. Använd
en skruvmejsel för att hålla flänsen enligt nedan
och vrid hylsnyckeln medurs, muttern kommer att
lossna.
• Passa in nylonskärhuvudet.
Ta bort ännu en sköld efter att ha lossat muttern.
Fortsätt hålla flänsen, placera nylonskärhuvudet
på axeln och rotera moturs, nylonskärhuvudet är
monterat. Fig. 9
• Lossa nylonskärhuvudet.
Använd en skruvmejsel för att hålla flänsen och
rotera sedan nylonskärhuvudet medsols, det kom-
mer att ersättas.
Röjsåg/skärblad Fig. 10-12
• Passa in bladet.
• Ta av yttre flänsen efter att ha lossat muttern och
placera sedan bladet (17), yttre flänsen (17b), sköl-
den (17a) och muttern enligt prioritet som bilden
nedan. Observera att rotationsriktningen för bla-
det måste vara samma som bilden nedan. Använd
skruvmejsel för att hålla flänsen och dra åt muttern
moturs, säkerställ att muttern dragits åt tillräckligt.
• Lossa bladet. Använd en skruvmejsel för att hålla
flänsen och lossa muttern, bladet kan tas av.
m Varning!
Se till att skärhuvudet har satts ihop korrekt före an-
vändning!
DRIFT
När du arbetar med utrustning som grästrimmer och
röjsåg måste den korrekta plastskyddshuven för
skärblads- eller skärkabelläget monteras för att för-
hindra att föremål kastas ut av utrustningen.
Det integrerade bladet (A) i skärkabelns skyddshuv
klipper automatiskt kabeln till optimal längd. Fig. 18
(A)
5. Passa in bältet. Fig. 13-17
• Den kombinerade bensindrivna grästrimmern,
stångsågen och röjsågen måste användas med
bältet.
• Balansera maskinen när verktyget är avstängd.
• Bär axelremmen.
• Justera bandets längd så att karbinhaken (k) är
cirka en hands bredd under höger höft. Haka fast
den bensindrivna universalmaskinen i karbinha-
ken. Häng den bensindrivna röjsågen på en krok.
• Häng maskinen.
• När man står i en normal arbetsställning ska bladet
vidröra marken.
• Därmed är det viktigt att den bensindrivna röjsågen
alltid är välbalanserad.
• Vid drift ska den bensindrivna röjsågens karbin-
hake (k) lossas från bärremmen medan motorn är
igång.
• OBSERVERA! I en nödsituation kan säkerhets-
spärren (l) lossas från selen. Maskinen lossnar då
genast från bärremmen och faller till marken. Fig.
17
84 SE
6. Montering av häcksaxen (Fig. 40-42)
• Avlägsna skruven (d), justera borrhålen (c) i rät lin-
je och skruva i skruven (d) igen.
• Placera häcksaxen (15) just så som visas i figur 40
på vevstaken (3).
• Med skruv (a) terminaler.
• Justera lutningen genom att låsa upp låset (fig. 41)
• Häcksaxen kan vinklas från 0° till 90° (fig. 42).
7. Montering av skärstång och kedja (Fig. 43-45)
• Ta bort kedjehjulets skydd (fig. 45/punkt J) genom
att lossa fixeringsmuttern (punkt I). Lägg kedjan
(punkt F) så som visas i spåret som går runt skär-
stången (punkt E).
• Notera kedjetändernas inriktning (fig. 44). Infoga
skärstången så som visas i fig. 44 in i monteringen
vid växelenheten.
• Placera kedjan runt kedjehjulet (punkt H). Se till
att kedjans tänder ansluts ordentligt till kedjehjulet.
Skärstången måste vara ansluten till kedjans åt-
spänningsmutter (punkt G).
• Passa in kedjehjulets skydd
Viktigt! Dra inte åt fästskruven helt förrän efter att
du har justerat kedjesträckningen (se avsnitt 7.1).
7.1 Åtspänning av kedjan (Fig. 45-48)
Viktigt! Dra alltid ut tändstartpluggen innan du utför
några kontroller eller justeringar.
• Lossa alltid fästskruven (punkt I) för kedjehjulets
skydd några varv (fig. 45).
• Justera kedjesträckningen med kedjeåtspännings-
skruven (fig. 47/punkt K). Att vrida skruven medurs
ökar kedjesträckningen och att vrida den moturs
minskar den. Kedjan är korrekt sträckt om den kan
höjas med cirka 2 mm mitt på skärstången (fig. 46).
• Dra åt fästskruven på kedjehjulets skydd (fig. 48).
• Viktigt! Alla kedjelänkarna måste ligga korrekt i
skärstångens styrspår.
Noteringar om åtspänning av kedjan:
Kedjan skall sträckas ordentligt för att säkerställa
säker drift. När sågkedjan kan höjas med cirka 2 mm
i stångskäraren vet du att kedjesträckningen är ide-
alisk. Under skärning höjs temperaturen på kedjan
och dess längd ändras.
Det är därför viktigt att kontrollera kedjesträckningen
minst var 10 minut och justera igen vid behov. Detta
gäller i synnerhet nya sågkedjor. Lossa kedjan igen
när du har slutat arbeta så kommer den att förkortas
när den svalnar. Detta kommer att bidra till att förhin-
dra skador på kedjan.
8. Fylla på bensin
m Skaderisk! - Bensin är explosivt!
Stäng av motorn och låt den svalna!
Använd skyddshandskar!
Undvik hud- och ögonkontakt!
