Scheppach TPX710 Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. All-in-One-Drucker
  5. TPX710
  6. Original bedienungsanleitung

Scheppach TPX710 Original Bedienungsanleitung

Elektro multifunktionsgerät
Vorschau ausblenden Andere Handbücher für TPX710:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Art.Nr.
5910507904
AusgabeNr.
5910507850
Rev.Nr.
13/10/2020
TPX710

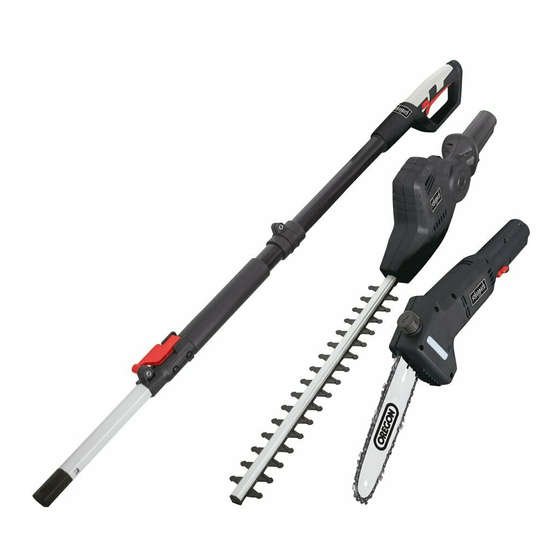

Elektro Multifunktionsgerät
DE
Originalbedienungsanleitung
Electric multi garden tool
GB
Translation of the original instruction manual
Multi-outils pour le jardin
FR
Traduction des instructions d'origine
Strumento multifunzione
IT
Traduzione delle istruzioni originali
Multi-tuin gereedschap
NL
Vertaling van de oorspronkelijke gebruiksaanwijzing
Dispositivo multifunción
ES
Traducción de las instrucciones originales de funcionamiento
Elektryczne urządzenie wielofunkcyjne
PL
Tłumaczenie oryginału instrukcji obsługi
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
ACHTUNG!:
Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
CAUTION!:
Read the manual carefully before operating this machine!
ATTENTION!:
Lire la notice intégralement avant l'utilisation de la machine!
5
19
32
47
63
78
93
