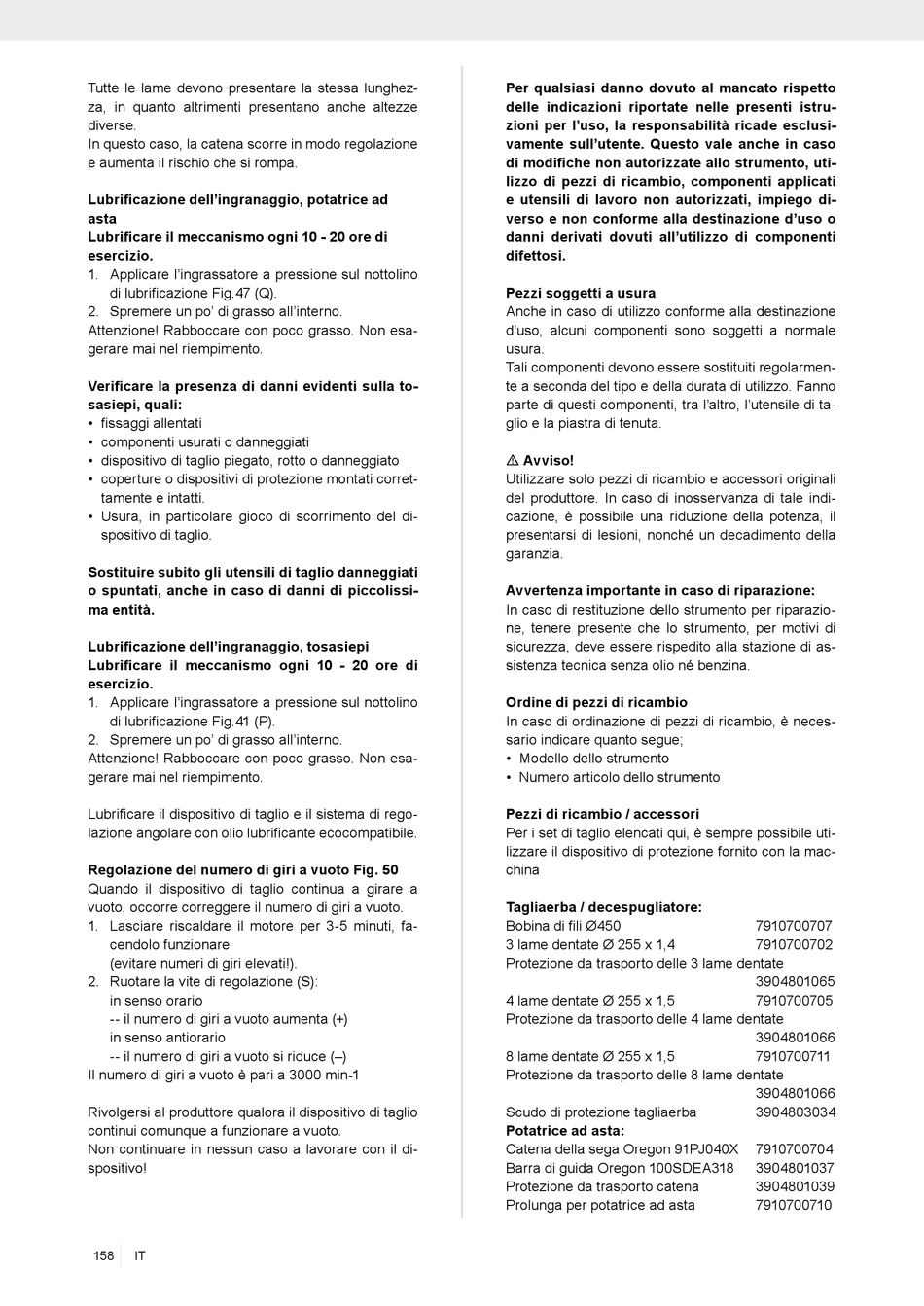

Scheppach MFH5200-4P Originalanleitung Seite 158

Tutte le lame devono presentare la stessa lunghez-
za, in quanto altrimenti presentano anche altezze
diverse.
In questo caso, la catena scorre in modo regolazione
e aumenta il rischio che si rompa.
Lubrificazione dell'ingranaggio, potatrice ad
asta
Lubrificare il meccanismo ogni 10 - 20 ore di
esercizio.
1. Applicare l'ingrassatore a pressione sul nottolino
di lubrificazione Fig.47 (Q).
2. Spremere un po' di grasso all'interno.
Attenzione! Rabboccare con poco grasso. Non esa-
gerare mai nel riempimento.
Verificare la presenza di danni evidenti sulla to-
sasiepi, quali:
• fissaggi allentati
• componenti usurati o danneggiati
• dispositivo di taglio piegato, rotto o danneggiato
• coperture o dispositivi di protezione montati corret-
tamente e intatti.
• Usura, in particolare gioco di scorrimento del di-
spositivo di taglio.
Sostituire subito gli utensili di taglio danneggiati
o spuntati, anche in caso di danni di piccolissi-
ma entità.
Lubrificazione dell'ingranaggio, tosasiepi
Lubrificare il meccanismo ogni 10 - 20 ore di
esercizio.
1. Applicare l'ingrassatore a pressione sul nottolino
di lubrificazione Fig.41 (P).
2. Spremere un po' di grasso all'interno.
Attenzione! Rabboccare con poco grasso. Non esa-
gerare mai nel riempimento.
Lubrificare il dispositivo di taglio e il sistema di rego-
lazione angolare con olio lubrificante ecocompatibile.
Regolazione del numero di giri a vuoto Fig. 50
Quando il dispositivo di taglio continua a girare a
vuoto, occorre correggere il numero di giri a vuoto.
1. Lasciare riscaldare il motore per 3-5 minuti, fa-
cendolo funzionare
(evitare numeri di giri elevati!).
2. Ruotare la vite di regolazione (S):
in senso orario
-- il numero di giri a vuoto aumenta (+)
in senso antiorario
-- il numero di giri a vuoto si riduce (–)
Il numero di giri a vuoto è pari a 3000 min-1
Rivolgersi al produttore qualora il dispositivo di taglio
continui comunque a funzionare a vuoto.
Non continuare in nessun caso a lavorare con il di-
spositivo!
158 IT
Per qualsiasi danno dovuto al mancato rispetto
delle indicazioni riportate nelle presenti istru-
zioni per l'uso, la responsabilità ricade esclusi-
vamente sull'utente. Questo vale anche in caso
di modifiche non autorizzate allo strumento, uti-
lizzo di pezzi di ricambio, componenti applicati
e utensili di lavoro non autorizzati, impiego di-
verso e non conforme alla destinazione d'uso o
danni derivati dovuti all'utilizzo di componenti
difettosi.
Pezzi soggetti a usura
Anche in caso di utilizzo conforme alla destinazione
d'uso, alcuni componenti sono soggetti a normale
usura.
Tali componenti devono essere sostituiti regolarmen-
te a seconda del tipo e della durata di utilizzo. Fanno
parte di questi componenti, tra l'altro, l'utensile di ta-
glio e la piastra di tenuta.
m Avviso!
Utilizzare solo pezzi di ricambio e accessori originali
del produttore. In caso di inosservanza di tale indi-
cazione, è possibile una riduzione della potenza, il
presentarsi di lesioni, nonché un decadimento della
garanzia.
Avvertenza importante in caso di riparazione:
In caso di restituzione dello strumento per riparazio-
ne, tenere presente che lo strumento, per motivi di
sicurezza, deve essere rispedito alla stazione di as-
sistenza tecnica senza olio né benzina.
Ordine di pezzi di ricambio
In caso di ordinazione di pezzi di ricambio, è neces-
sario indicare quanto segue;
• Modello dello strumento
• Numero articolo dello strumento
Pezzi di ricambio / accessori
Per i set di taglio elencati qui, è sempre possibile uti-
lizzare il dispositivo di protezione fornito con la mac-
china
Tagliaerba / decespugliatore:
Bobina di fili Ø450
3 lame dentate Ø 255 x 1,4
Protezione da trasporto delle 3 lame dentate
4 lame dentate Ø 255 x 1,5
Protezione da trasporto delle 4 lame dentate
8 lame dentate Ø 255 x 1,5
Protezione da trasporto delle 8 lame dentate
Scudo di protezione tagliaerba
Potatrice ad asta:
Catena della sega Oregon 91PJ040X
Barra di guida Oregon 100SDEA318
Protezione da trasporto catena
Prolunga per potatrice ad asta
7910700707
7910700702
3904801065
7910700705
3904801066
7910700711
3904801066
3904803034
7910700704
3904801037
3904801039
7910700710
